5. 输入规格及接线方法 XD/XL 系列可编程控制器用户手册【硬件篇】
70
5. 输入规格及接线方法
5-1. 输入规格
5-1-1. XD 系列输入规格
XD 系列 PLC 的输入分 NPN、PNP、双极性、差分四种模式，下面分别介绍这四种模式的内部结
构以及接线方式。

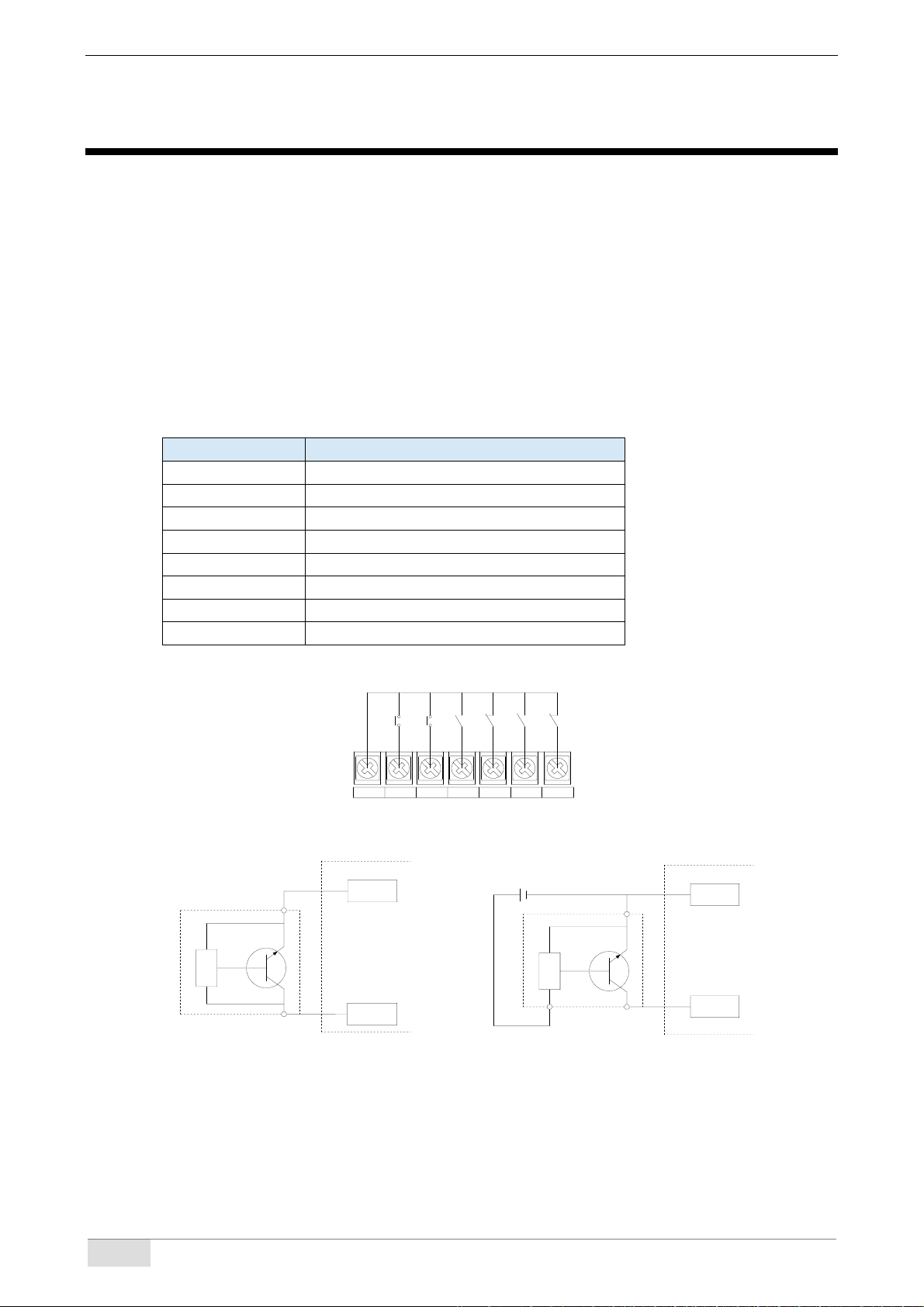

5-1-1-1. NPN 输入规格
1）输入规格
项目
内容
输入信号电压
DC24V±10%
输入信号电流
7mA/DC24V
输入 ON 电流
4.5mA 以上
输入 OFF 电流
1.5mA 以下
输入响应时间
约 10ms
输入信号形式
接点输入或 NPN 开集电极晶体管
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮
2）接线示例
开关按钮接线图示例
两线制（NPN 型）接近开关接线图示例 三线制（NPN 型）接近开关接线图示例
【注】：DC24V 如果使用的是 PLC 本体提供的 DC24V，无需将 DC0V 接到输入点的 COM；如果使用
的是外部开关电源则必须接。
COM X0 X1 X2 X3 X4 X5 COM X0 X1 X2 X3 X4 X5
红（棕） 蓝
PLC侧
COM
X0
●
●
●
+
-
24V
PLC侧
COM
X0
●
●
●
XD/XL 系列可编程控制器用户手册【硬件篇】 5. 输入规格及接线方法
71
5-1-1-2. PNP 输入规格
1）输入规格
项目
内容
输入信号电压
DC24V±10%
输入信号电流
7mA/DC24V
输入 ON 电流
4.5mA 以上
输入 OFF 电流
1.5mA 以下
输入响应时间
约 10ms
输入信号形式
接点输入或 PNP 开集电极晶体管
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮
2）接线示例
开关按钮接线图示例
两线制（PNP 型）接近开关接线图示例 三线制（PNP 型）接近开关接线图示例
【注】：DC24V 无论使用的是 PLC 本体提供的 DC24V，还是外部的 24V 电源，都需将 DC0V 接到输
入点的 COM。
5-1-1-3. 双极性输入规格
XD3E-24/30/48/60NPT/R-E、XD3E-30/48/60NPT4-E 和 XD5E-60NPR-E 支持双极性输入即 NPN 和
PNP 两种输入方式，输入规格和接线如下所示：
1）输入规格
⚫ XD5E-60NPR-E 机型：
项目
内容
输入信号电压
DC24V±10%
输入信号电流
7mA/DC24V
输入 ON 电流
4.5mA 以上
输入 OFF 电流
1.5mA 以下
输入响应时间
约 10ms
输入信号形式
接点 NPN 或 PNP 兼容输入开集电极晶体管
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮
COM X0 X1 X2 X3 X4 X5
+
-
DC24V
+
24V
PLC侧
COM
X0
-
●
●
+
24V
PLC侧
COM
X0
-
●
●
5. 输入规格及接线方法 XD/XL 系列可编程控制器用户手册【硬件篇】
72
⚫ XD3E-□NPR/T○-E 机型：
项目
内容
输入信号电压
DC24V±10%
输入信号电流
4mA/DC24V
输入 ON 电流
2.5mA 以上
输入 OFF 电流
1mA 以下
输入响应时间
约 10ms
输入信号形式
接点 NPN 或 PNP 兼容输入开集电极晶体管
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮
2）接线示例
⚫ NPN 模式
开关按钮接线图示例
两线制（常开或常闭）接近开关接线图示例 三线制（NPN 型）接近开关接线图示例
⚫ PNP 模式
开关按钮接线图示例
X7
X5X3
X1
S/S
X11
X13
+24V
●
S/S
X0
PLC侧
S/S
X0
PLC侧
+
-
+24V
+24V
+
-
X7
X5X3
X1
S/S
X11 X13
+24V
●
