1. 产品概述 XD/XL 系列可编程控制器用户手册【硬件篇】
34

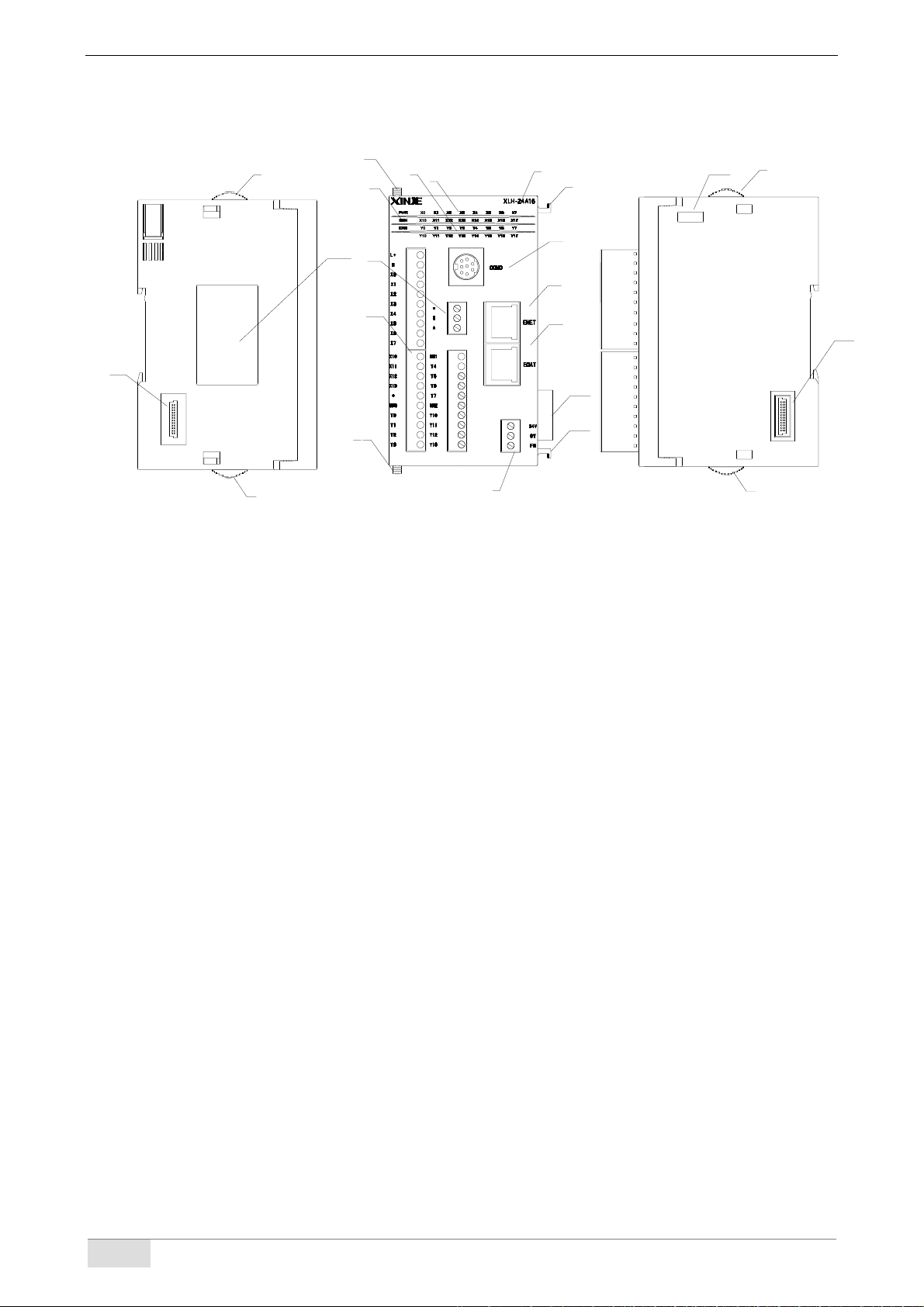

1-3-2-6. XLH-24、XL5H-24 结构组成
各部分名称如下：
（1）：PLC 本体型号
（2）：输入标签及指示灯
（3）：输出标签及指示灯
（4）：系统指示灯
PWR：电源指示灯
RUN：运行指示灯
ERR：出错指示灯
（5）：RS485 通讯口（COM2）
（6）：输入输出端子
（7）：RS232 通讯口（COM1）
（8）：RJ45 口 1（ENET）
（9）：RJ45 口 2（ECAT）
（10）：电源接入端子
（11）：右扩展模块接入口
（12）：固定模块挂钩（上）
（13）：固定模块挂钩（下）
（14）：滑动锁扣（上）
（15）：滑动锁扣（下）
（16）：空
（17）：左扩展模块接入口（COM3）
（18）：产品标签
OFF
ON
（11）
（16）
（15）
（14）
（14）
（18）
（15）
（17）
（1）
（12）
（2）
（3）
（4）
（6）
（5）
（15）
（10）
（13）
（11）
（9）
（8）
（7）
（14）
XD/XL 系列可编程控制器用户手册【硬件篇】 1. 产品概述

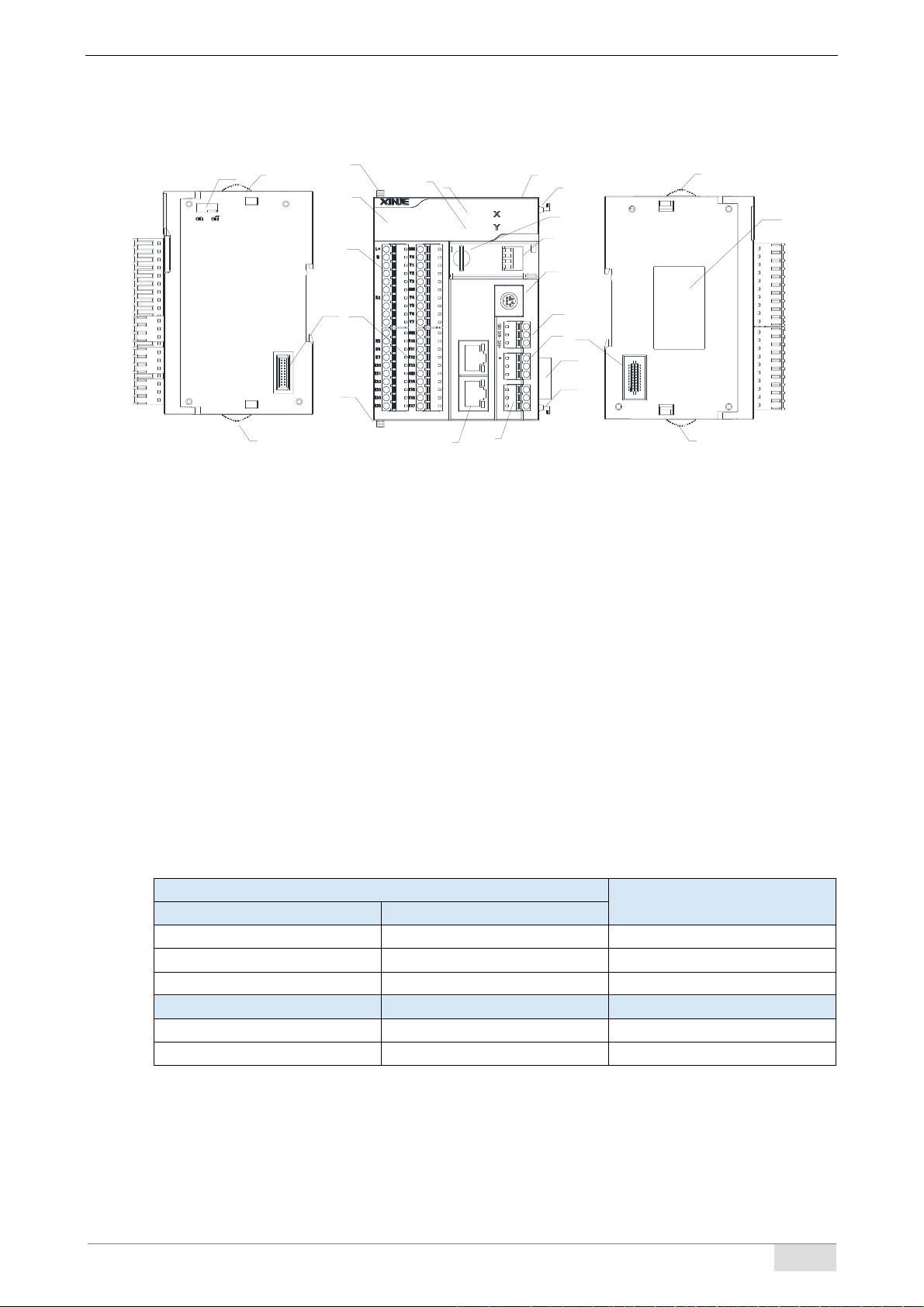

1-3-2-7. XLH-30 结构组成
各部分名称如下：
（1）：PLC 本体型号
（2）：输入标签及指示灯
（3）：输出标签及指示灯
（4）：系统指示灯
PWR：电源指示灯
RUN：运行指示灯
ERR：出错指示灯
（5）：输入端子
（6）：输出端子
（7）：SD 卡卡槽
（8）：拨码开关
（9）：RS232 通讯口（COM1）
（10）：CANopen 口（COM6）
（11）：RS485□（COM2）
（12）：通讯口 4、5(RJ45)
（13）：电源接入端子
（14）：右扩展模块接入口
（15）：固定模块挂钩（上）
（16）：固定模块挂钩（下）
（17）：滑动锁扣（上）
（18）：滑动锁扣（下）
（19）：空
（20）：左扩展 ED 模块接入口（COM3）
（21）：产品标签
【注】：XLH-30A32(L)机型存在 4 个拨码开关，其中拨码 1、2 用于控制 PLC 启动状态，3、4 为 CAN
通讯终端电阻：
拨码位置
功能
拨码 1
拨码 2
OFF
OFF
正常启动
ON
OFF
启动刷机
OFF
ON
上电停止并恢复默认通讯参数
拨码 3
拨码 4
功能
OFF
OFF
关闭 CAN 通讯终端电阻
ON
ON
打开 CAN 通讯终端电阻
COM1COM1
ENET
ECAT
X0+
X0-
X1+
X1-
X3+
X3-
X4+
X4-
B A
24V
0V
FG
XLH-30A32
（17）
（4）
（2）
（3）
（1）
（15）
（7）
（8）
（17）
（21）
（18）
（20）
（9）
（16）
（14）
（13）
（12）
（5）
（6）
（18）
（18）
（14）
（19）
（17）
CAN+
CAN-
GND
SD
FG
0V
24V
A
B
X4-
X4+
X3-
X3+
X1-
X1+
X0-
X0+
ECAT
ENET
COM1
XLH-30A32
0
10
1
11
1
11
12
2
12
3
13
3
13
4
14
4
14
5
15
5
15
6
16
6
16
7
17
7
17
2
10
0
ERR
RUN
PWR
（10）
（11）
1. 产品概述 XD/XL 系列可编程控制器用户手册【硬件篇】
36

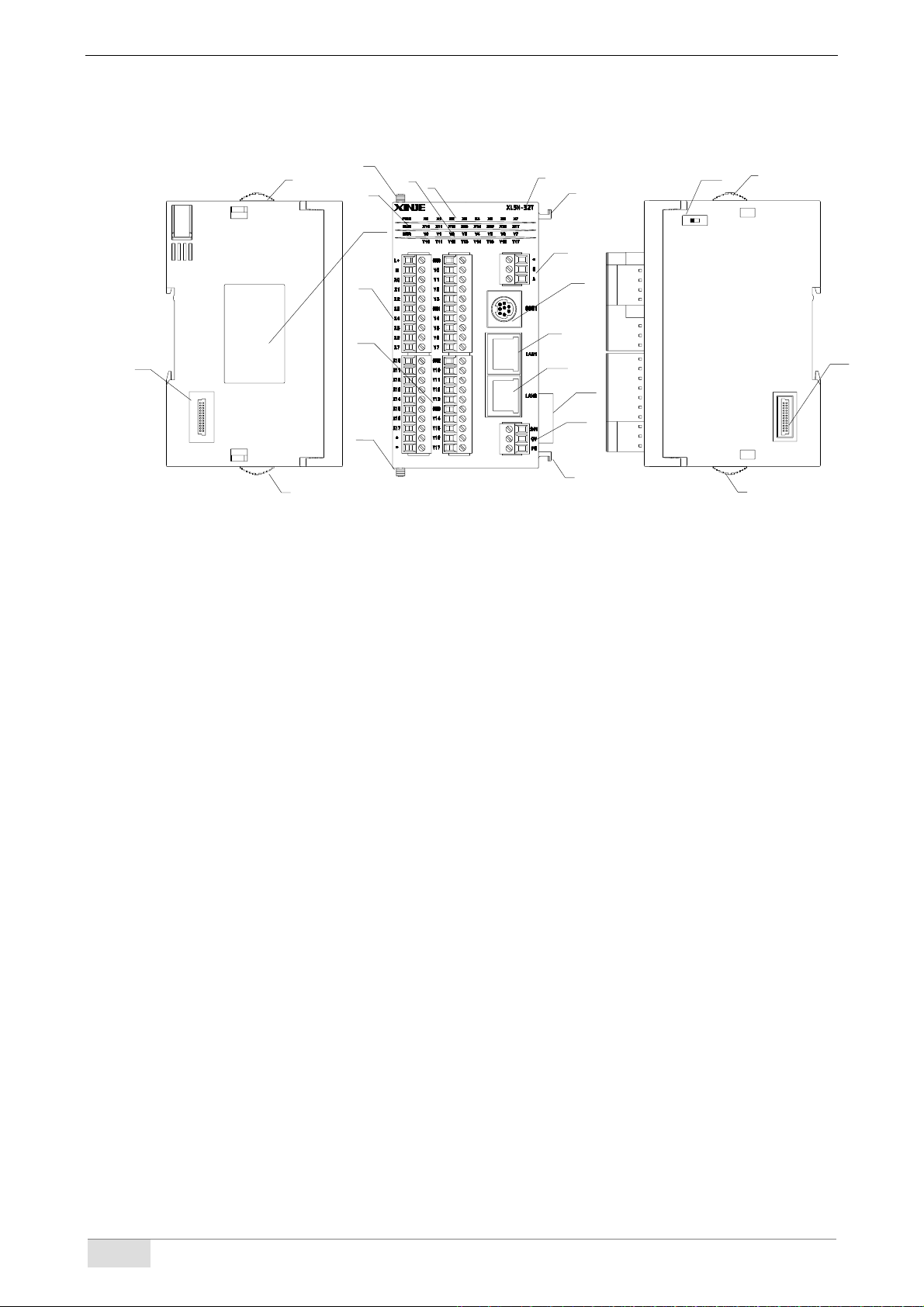

1-3-2-8. XL5N-32 结构组成
各部分名称如下：
（1）：PLC 本体型号
（2）：输入标签及指示灯
（3）：输出标签及指示灯
（4）：系统指示灯
PWR：电源指示灯
RUN：运行指示灯
ERR：出错指示灯
（5）：输入端子
（6）：输出端子
（7）：RS485 口（COM2）
（8）：RS232 口（COM1）
（9）：通讯口 1（RJ45）
（10）：通讯口 2（CANopen）
（11）：电源接入端子
（12）：右扩展模块接入口
（13）：固定模块挂钩（上）
（14）：固定模块挂钩（下）
（15）：滑动锁扣（上）
（16）：滑动锁扣（下）
（17）：空
（18）：左扩展 ED 模块接入口（COM3）
（19）：产品标签
（13）
（1）
（8）
（9）
（10）
（11）
（12）
（18）
（15）
（19）
（16）
（14）
（4）
（2）
（3）
（14）
（5）
（15）
（6）
（12）
（16）
（17）
（15）
ON
OFF
（7）
