XD/XL 系列可编程控 制器用 户手 册【硬 件篇】 3. 系统构成 59 3 ）外观尺寸（单位： mm ） 3-2-4. 下载器 下载器 JD -P03 用于无 PC 场合下的多 个信捷 PLC 之 间的程序及数据的拷 贝。 1 ）适用 PLC XD/XL 系列 PLC （ X D H/ XLH 系列暂不支持）或 ZG/ZP 系列整体式 控制器。 2 ）版本要求 机型 上传（源 PLC→下载 器） 下载（下载器→目标 PLC ） P…
3. 系统构成 XD/XL 系列可编程控制器用户手册【硬件篇】
58
画面 丰富的立体 3D 图库，文字特效、数据采集、数据备份等
密码 九级权限设置
高级 开放的高级功能、动画轨迹设计等
2）OP 系列
尺寸 3.7”
显示 STN-LCD
按键 7 个、20 个，屏幕不可触摸
接口 RS232、RS485、RS422
通讯 直接与多种 PLC 通讯
直接与信捷变频器通讯
时钟 可内置
3-2-3. XL 适配电源
XL 系列 PLC 的供电电源可使用外部开关电源，也可使用 XL 专用电源模块 XL-P50-E。
1）基本规格
项目
规格
供电电源
AC100-240V
输出电压
DC24V
输出电流
2A
空气
无腐蚀性、可燃性气体
环境温度
0℃~60℃
环境湿度
5%RH~95%RH（无凝露）
安装
直接安装在导轨上
接地
第三种接地（不可与强电系统公共接地）

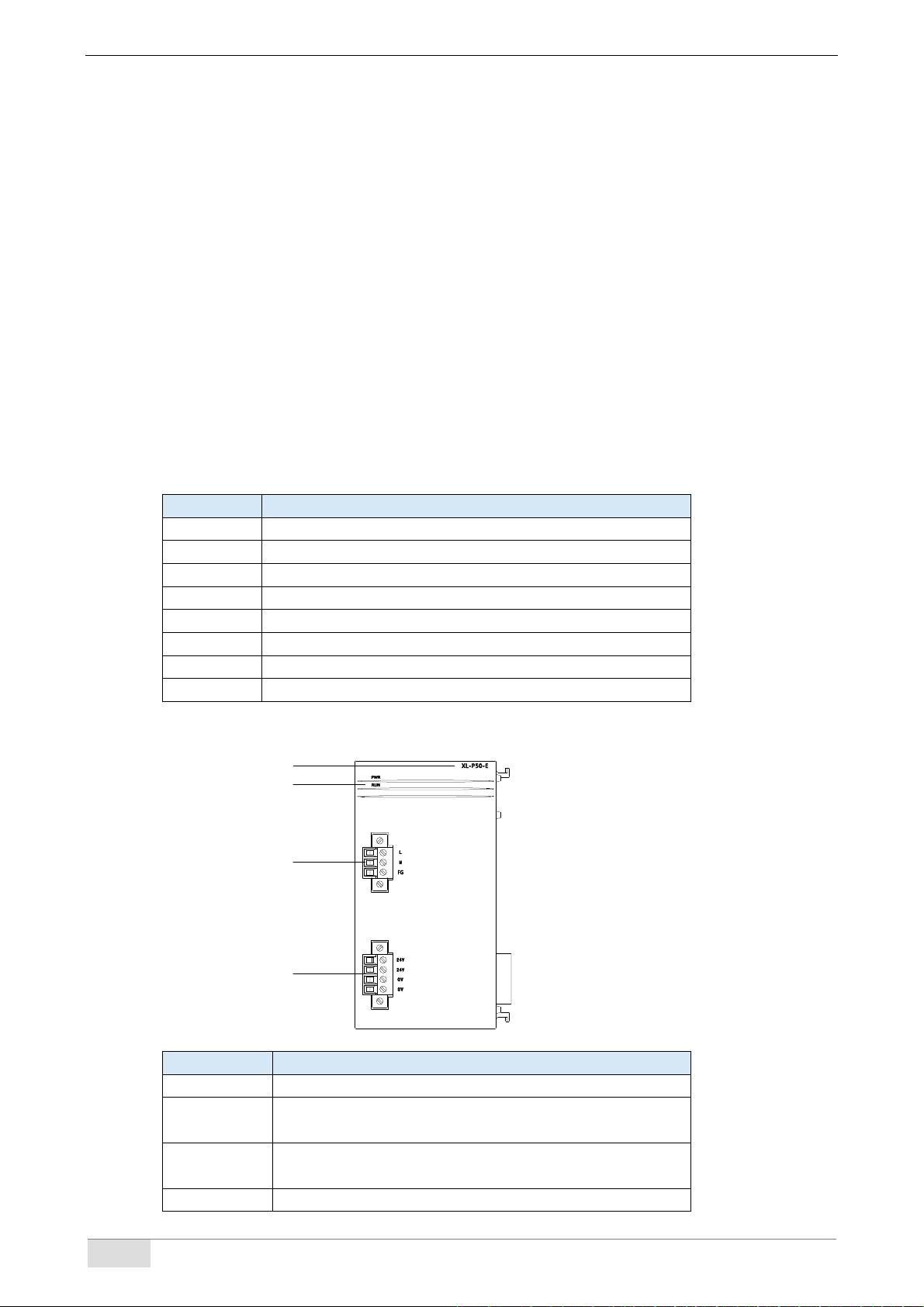

2）结构说明
名称
功能说明
产品型号
该产品的具体型号
系统指示灯
PWR：电源指示灯，给电源模块供电后，红色常亮
RUN：运行指示灯，电源模块正常运行时，绿色常亮
输入接线
L、N：电源模块外部供电输入端子
FG：接地端子
输出接线
可对外输出 1 组 24V、0V，主要对 XL 本体进行供电
系统指示灯
产品型号
输入接线
输出接线
XD/XL 系列可编程控制器用户手册【硬件篇】 3. 系统构成
59

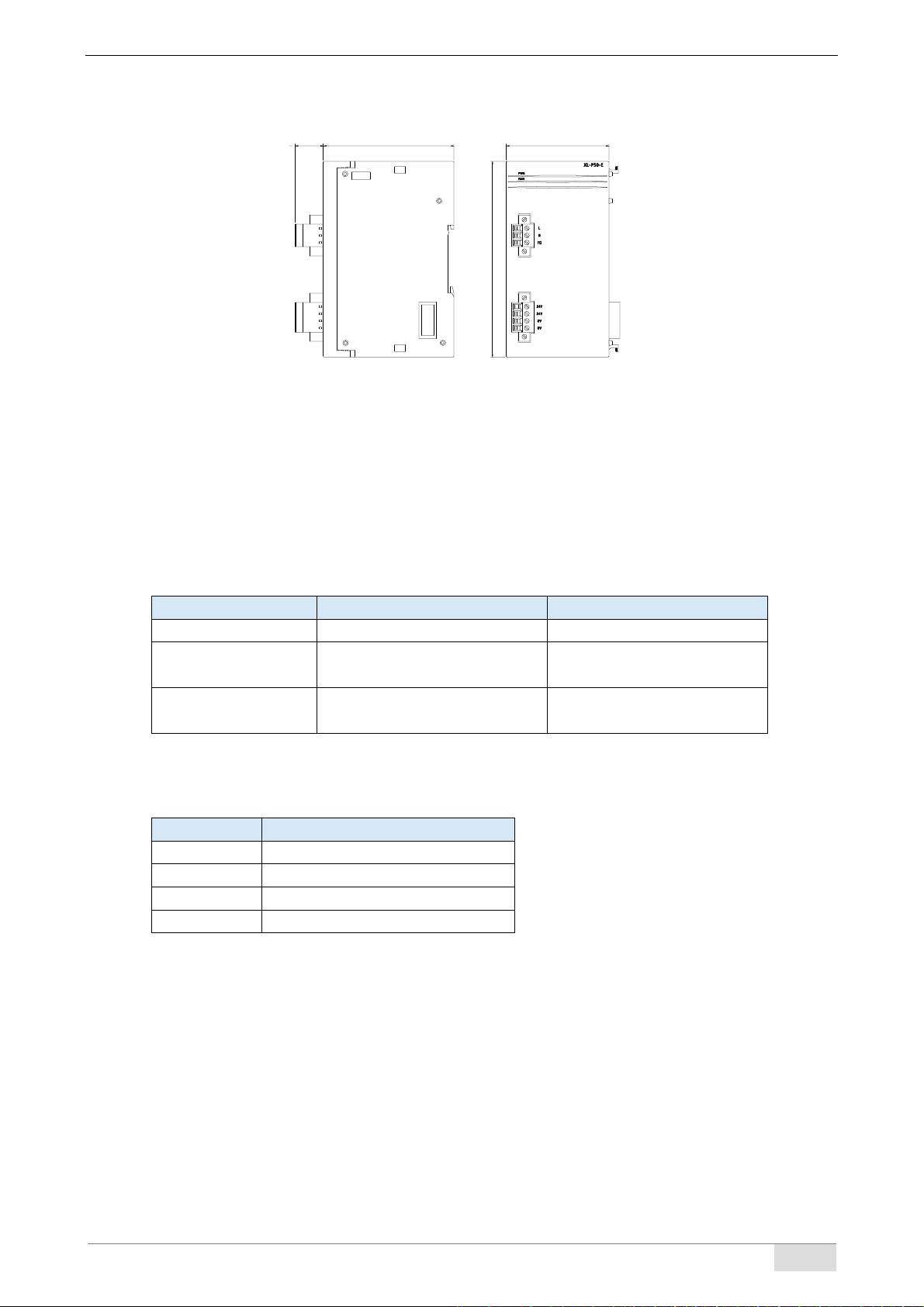

3）外观尺寸（单位：mm）
3-2-4. 下载器
下载器 JD-P03 用于无 PC 场合下的多个信捷 PLC 之间的程序及数据的拷贝。
1）适用 PLC
XD/XL 系列 PLC（XDH/XLH 系列暂不支持）或 ZG/ZP 系列整体式控制器。
2）版本要求
机型
上传（源 PLC→下载器）
下载（下载器→目标 PLC）
PLC 不带以太网口
PLC 固件版本 V3.4.6 及以上
PLC 固件版本 V3.4 及以上
PLC 带以太网口
（非在线下载）
PLC 固件版本 V3.5.3 及以上
PLC 固件版本 V3.5 及以上
PLC 带以太网口
（在线下载）
PLC 固件版本 V3.7.4 及以上
PLC 固件版本 V3.7.4 及以上
【注】：以上 PLC 如果不支持下载器请联系技术支持。
3）基本规格
项目
规格
外形尺寸
94.8mm×52.0mm×26.5mm
使用环境
无腐蚀性气体
环境温度
0℃~60℃
环境湿度
5~95%
105.0
55.015.0 70.0
3. 系统构成 XD/XL 系列可编程控制器用户手册【硬件篇】
60
4）结构说明
名称
功能
指示灯
POWER
下载器通电后，PWR 常亮
COM
RS232 口有数据收发时，COM 灯闪烁；
OK
下载器对 PLC 完成上电停止动作后，OK 灯常亮，等待用户按下
START；之后下载器开始上传/下载动作，同时 OK 灯灭；上传/下载
完成，OK 灯会缓慢闪烁
DATA
上传模式 DATA 灯闪烁；选择下载数据 DATA 灯常亮
E1
错误指示灯 1，见错误指示灯说明
E2
错误指示灯 2，见错误指示灯说明
E3
错误指示灯 3，见错误指示灯说明
开始按钮
START
按下此按钮，执行上传或下载操作；完成下载后，此按钮可用于运
行/停止 PLC，按一下 PLC 运行，再按一下 PLC 停止（状态交替），
过程中不可将连接断开，否则操作无效
程序上传/
下载开关
UP
程序上传模式，PLC 程序上传到下载器
DOWN
程序下载模式，下载器程序下载到 PLC
电源选择
开关
ON
下载器电源通过自生电池供电（PLC 可以不用连接电源）
OFF
下载器电源通过 RS232 口供电（PLC 必须连接电源）
通讯口选择
开关
RS232
通过 RS232 口进行程序的下载/上传
ETH
通过以太网口进行程序的下载/上传
电池
可放两节 5 号电池，用于对下载器供电；可通过 232 口可对 PLC 供
电，使 PLC 在不接电源的情况下也可以使用下载器上下载程序
RS232 口
①用于程序的上传/下载；②通过 232 口对下载器供电（PLC 需通
电），或对 PLC 供电（下载器电池供电）
以太网口
适用于带以太网口的 PLC 下载和上传，但无法更新固件版本
下载线缆及下载口（RS232）
RS232 串口，用于连接下载器和 PLC
PWR
COM
OK
DATA
E1
E2
E3
RS232
ETH
JD-P03
DOWN
UP
START
OFF ON
开始按钮
电池
以太网口
RS232口
通讯口选
择开关
程序上传/下载开关
电源选择开关
指示灯
下载线缆及下载口（RS232）
