XD/XL 系列可编程控 制器用 户手 册【硬 件篇】 5. 输入 规格及 接线方 法 77 2 ）接线示例 ⚫ NPN 模式 开关按钮接线图 示例 两线制（常开或 常闭）接近开 关接线图示例 三线制（ N PN 型）接近 开关接线图示例 ⚫ PNP 模式 开关按钮接线图 示例 两线制 ( 常开或 常闭 ) 接近开关 接线图 示例 三线制 （ PNP 型）接近开关接线 图示例 +24V ● S/S X0 PLC侧 S/S X0 PLC侧…
5. 输入规格及接线方法 XD/XL 系列可编程控制器用户手册【硬件篇】
76

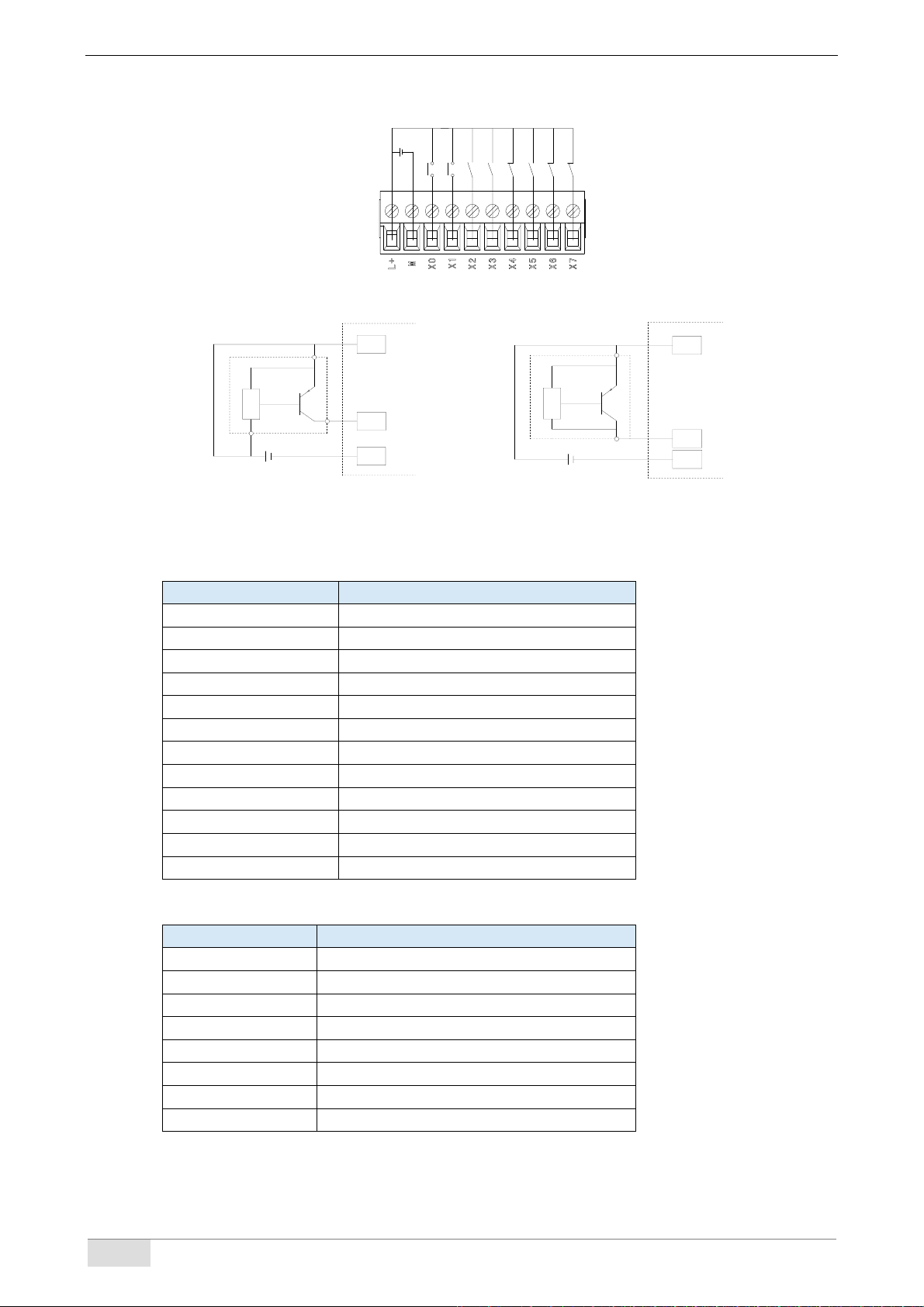

2）接线示例
开关按钮接线图示例
三线制(PNP 型)接近开关接线图示例 两线制(常开或常闭)接近开关接线图示例
5-1-2-3. 双极性输入规格
双极性输入机型兼容 NPN、PNP 输入方式，支持双极性输入的 PLC 和相应固件版本如下所示：
PLC 型号
硬件版本要求
XL3-16R
Hx.5.x 及以上
XL3-16T4
-
XL5-16T4
-
XL3E-16T/32T
-
XL5E-16T/32T/32T4
Hx.5.x 及以上
XL5E-64T6/64T10
Hx.4.x.x.x.x 及以上
XLME-16T4/32T4
Hx.5.x 及以上
XLME-64T10
Hx.4.x.x.x.x 及以上
XL5H-24A8L
Hx.4.x.x 及以上
XL5H-24A8
Hx.6.x.x 及以上
XLH-30A32（L）
Hx.4.x.x.x.x 及以上
XLH-24A16（L）
Hx.6.x.x 及以上
1）输入规格
项目
内容
输入信号电压
DC24V±10%
输入信号电流
7mA/DC24V
输入 ON 电流
4.5mA 以上
输入 OFF 电流
1.5mA 以下
输入响应时间
约 10ms
输入信号形式
接点 NPN 或 PNP 兼容输入开集电极晶体管
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮
+24V
●
●
●
蓝(蓝)
DC24V
红(棕)
黄(黑)
红(棕)
蓝
+24V
+24V
+
-
24V
L+
X0
M
PLC侧
●
●
●
+
-
24V
PLC侧
L+
X0
M
●
●
●
XD/XL 系列可编程控制器用户手册【硬件篇】 5. 输入规格及接线方法
77

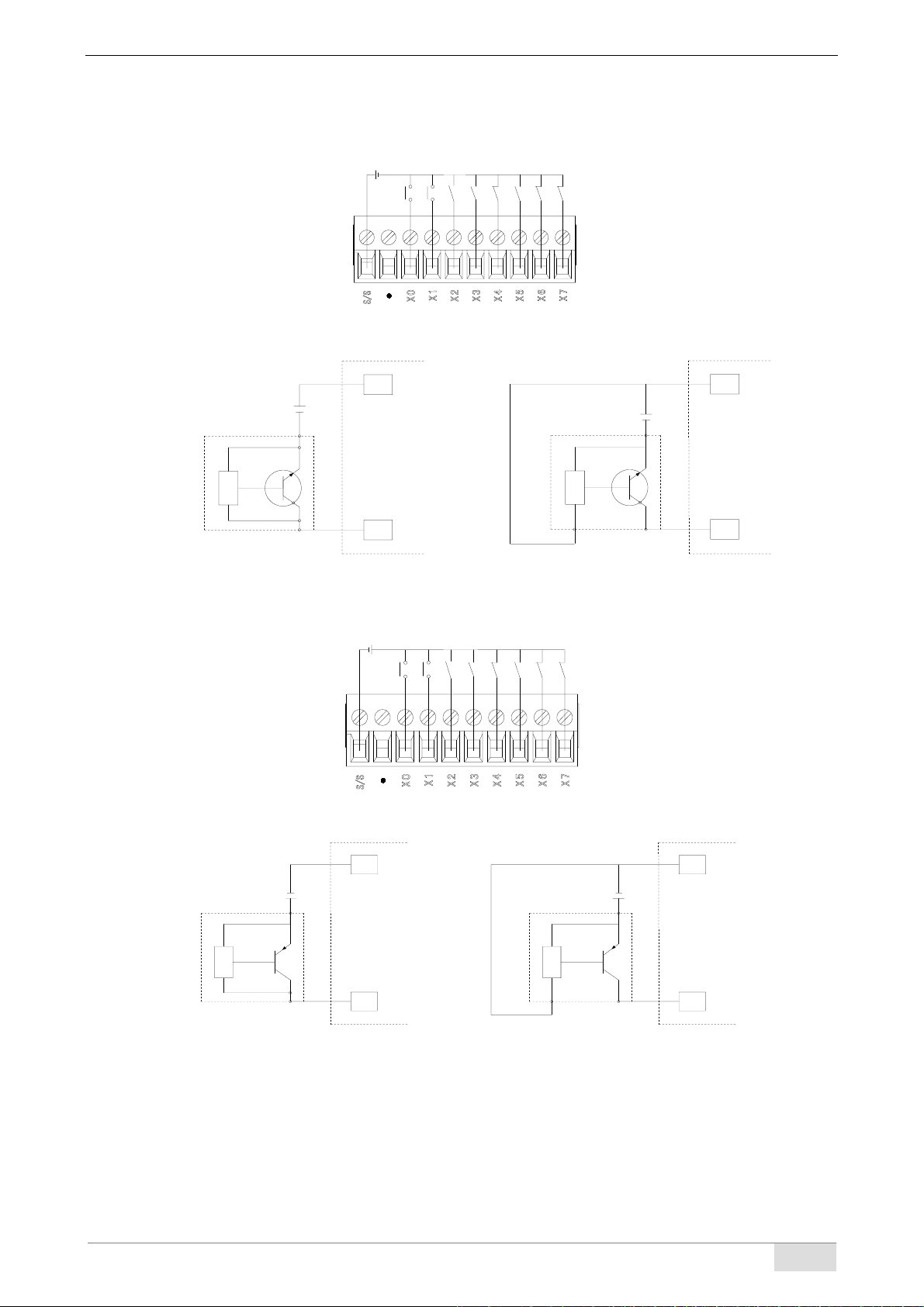

2）接线示例
⚫ NPN 模式
开关按钮接线图示例
两线制（常开或常闭）接近开关接线图示例 三线制（NPN 型）接近开关接线图示例
⚫ PNP 模式
开关按钮接线图示例
两线制(常开或常闭)接近开关接线图示例 三线制（PNP 型）接近开关接线图示例
+24V
●
S/S
X0
PLC侧
S/S
X0
PLC侧
+
-
+24V
+24V
+
-
+24V
●
S/S
X0
S/S
X0
PLC侧
PLC侧
+24V
+
-
+
-
+24V
5. 输入规格及接线方法 XD/XL 系列可编程控制器用户手册【硬件篇】
78

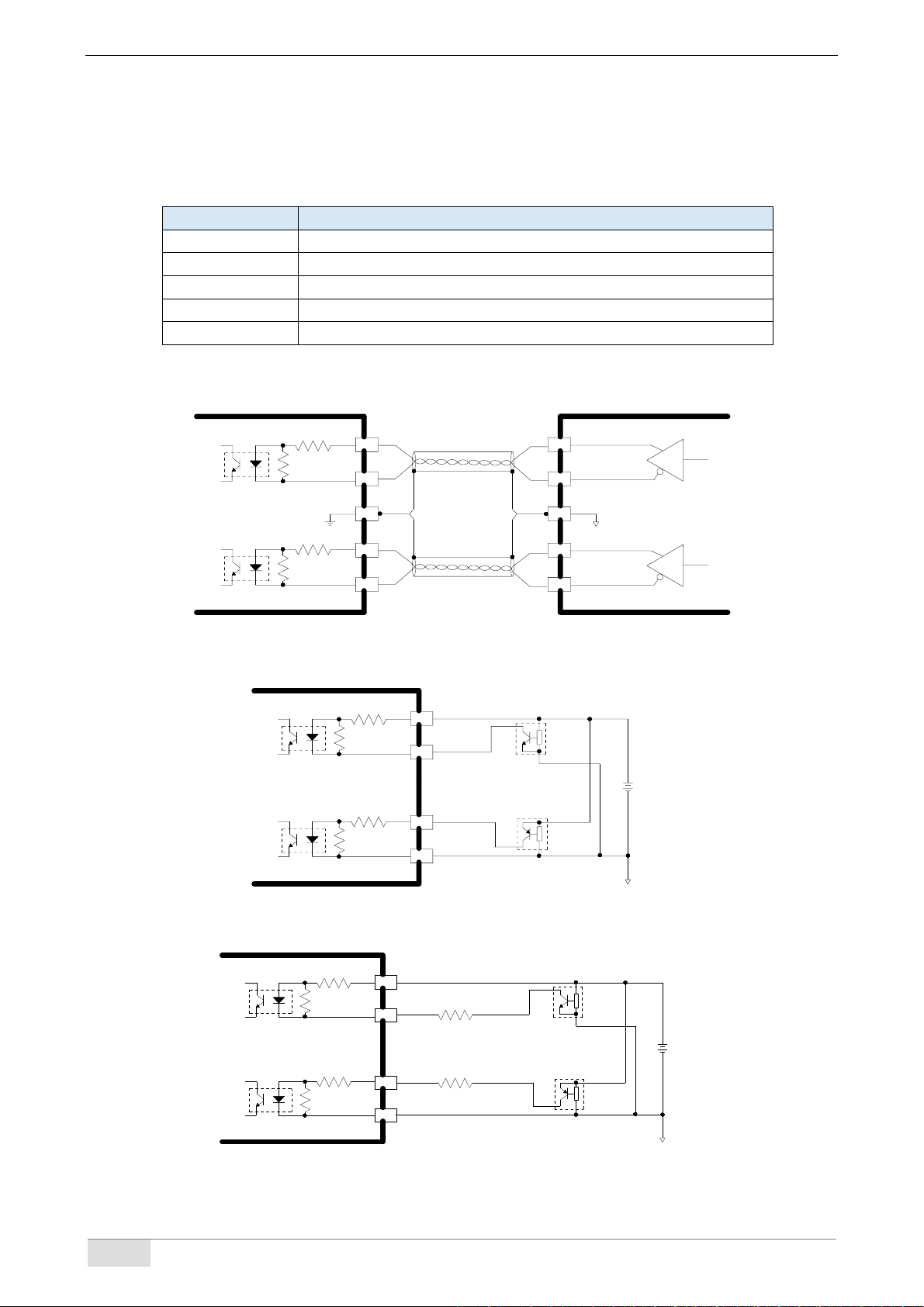

5-1-2-4. 差分输入规格
1）输入规格
XLH-30A32 系列差分型 PLC 支持差分输入模式，其规格参数及接线方式如下所示：
项目
XLH-30A32
差分输入点
4 点 （X0、X1、X3、X4）
输入信号
5V 差分信号
输入最高频率
1MHz
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮
2）接线示例
与编码器接线图示例
与 5V 单端 NPN、PNP 信号接线图示例
与 24V 单端 NPN、PNP 信号接线图示例
【注】：当差分输入端接收 5V/24V 单端 NPN、PNP 信号时，高速计数最高频率为 1M。
Y0+
双绞线
Y0-
COM
Y1+
Y1-
A+
A-
FG
B+
B-
Y0
Y1
PLC侧-差分输出端 负载端
X0+
X0-
COM
X1+
X1-
双绞线
A+
A-
FG
B+
B-
编码器端
A
B
PLC侧-差分输入端
X0+
X0-
X1+
X1-
PLC侧-差分输入端
+
-
5VDC
NPN型
PNP型
X0+
X0-
X1+
X1-
PLC侧-差分输入端
NPN型
PNP型
3KΩ/0.5W
3KΩ/0.5W
NPN传感器
PNP传感器
+
-
24VDC
NPN传感器
PNP传感器
Y0+
双绞线
Y0-
COM
Y1+
Y1-
A+
A-
FG
B+
B-
Y0
Y1
PLC侧-差分输出端 负载端
X0+
X0-
COM
X1+
X1-
双绞线
A+
A-
FG
B+
B-
编码器端
A
B
PLC侧-差分输入端
X0+
X0-
X1+
X1-
PLC侧-差分输入端
+
-
5VDC
NPN型
PNP型
X0+
X0-
X1+
X1-
PLC侧-差分输入端
NPN型
PNP型
3KΩ/0.5W
3KΩ/0.5W
NPN传感器
PNP传感器
+
-
24VDC
NPN传感器
PNP传感器
Y0+
双绞线
Y0-
COM
Y1+
Y1-
A+
A-
FG
B+
B-
Y0
Y1
PLC侧-差分输出端 负载端
X0+
X0-
COM
X1+
X1-
双绞线
A+
A-
FG
B+
B-
编码器端
A
B
PLC侧-差分输入端
X0+
X0-
X1+
X1-
PLC侧-差分输入端
+
-
5VDC
NPN型
PNP型
X0+
X0-
X1+
X1-
PLC侧-差分输入端
NPN型
PNP型
3KΩ/0.5W
3KΩ/0.5W
NPN传感器
PNP传感器
+
-
24VDC
NPN传感器
PNP传感器
