2. 本体规格参 数 XD/XL 系列可 编程控 制器用 户手 册【硬 件篇】 52 PLC 型号 硬件版本要求 X L5 -16 T 4 - XL3E-16T /32T - XL5E-16T /32T/32 T4 、 XLME- 16T4/32T4 Hx .5. x 及以上 XL5E-64T6 /64T10 、 X LME-64T10 、 X LH-30A32 （ L ） Hx.4.x.x.x .x 及以上 XL5H-24A8 L H…
XD/XL 系列可编程控制器用户手册【硬件篇】 2. 本体规格参数
51
2-3-2. XL 系列端子排列
1）输入/输出端子排

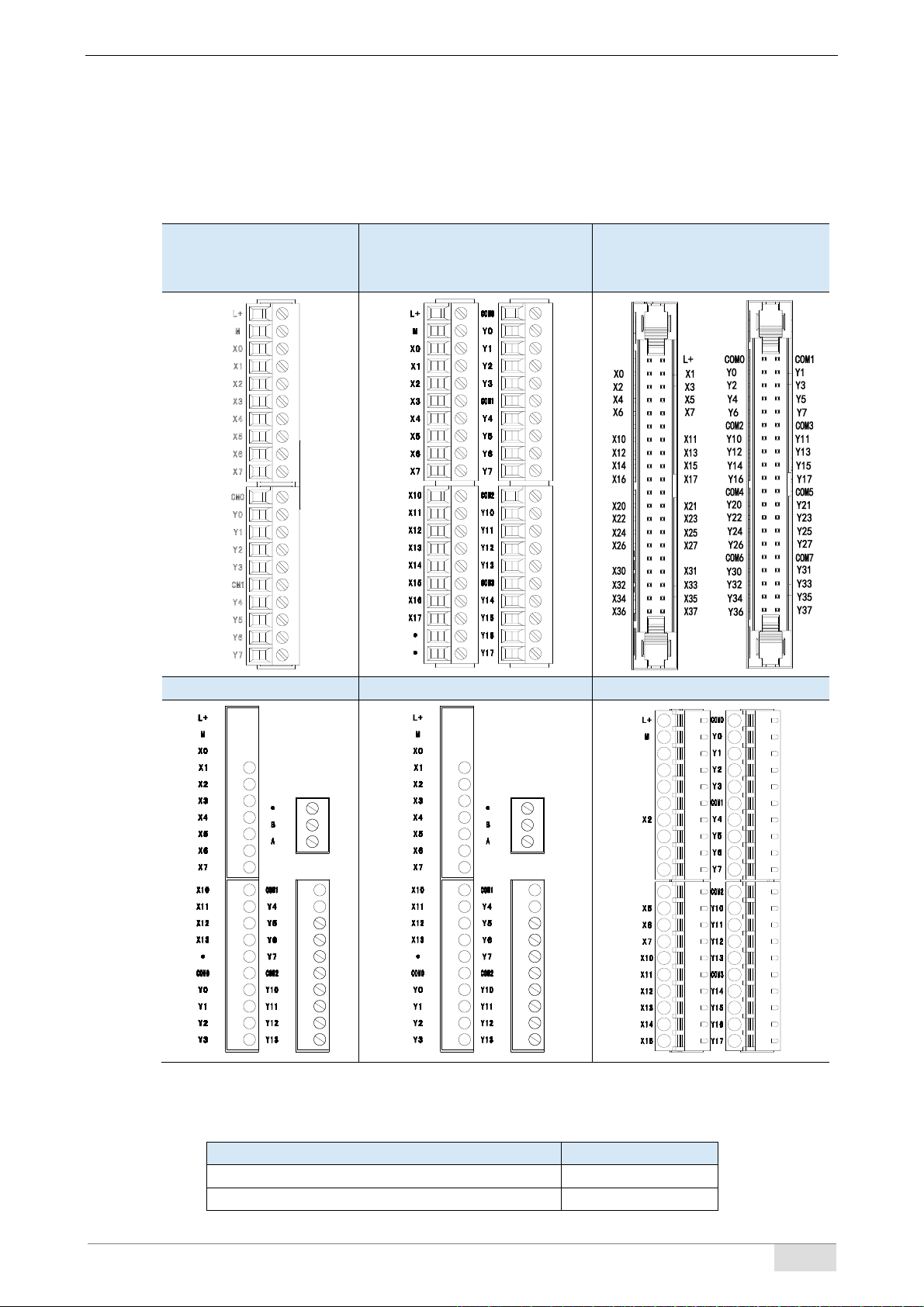

⚫ NPN 或 PNP 输入机型端子排列
XL1-16T、XL3-16R/T、
XL5-16T、XL5E-16T、
XLME-16T4
※1
XL3-32R/T、XL5-32T、
XL5-32T4、XL5E-32T
※1
、
XL5E-32T4
※1
、XL5N-32T
XL5-64T10、XL5E-64T6
※1
、
XL5E-64T10
※1
、XLME-64T10
※1
XLH-24A16(L)
※1
XL5H-24A8(L)
※1
XLH-30A32（L）
※1
【注】：※1：XL3-16R、XL5E-16T/32T/32T4、XL5E-64T6/64T10、XLME-16T4/32T4、XLME-64T10、
XL5H-24A8L、XL5H-24A8、XLH-30A32（L）、XLH-24A16（L）机型通过硬件版本区分输入类型是
否为双极性（硬件版本以 H 开头标示在产品侧面标签上），具体详见下表：
PLC 型号
硬件版本要求
XL3-16R
Hx.5.x 及以上
XL3-16T4
-
M
·
·
·
·
·
·
X4-
X4+
X3-
X3+
X1-
X1+
X0-
X0+
2. 本体规格参数 XD/XL 系列可编程控制器用户手册【硬件篇】
52
PLC 型号
硬件版本要求
XL5-16T4
-
XL3E-16T/32T
-
XL5E-16T/32T/32T4、XLME-16T4/32T4
Hx.5.x 及以上
XL5E-64T6/64T10、XLME-64T10、XLH-30A32（L）
Hx.4.x.x.x.x 及以上
XL5H-24A8L
Hx.4.x.x 及以上
XL5H-24A8、XLH-24A16（L）
Hx.6.x.x 及以上
XLH-30A32（L）
Hx.4.x.x.x.x 及以上
XLH-24A16（L）
Hx.6.x.x 及以上

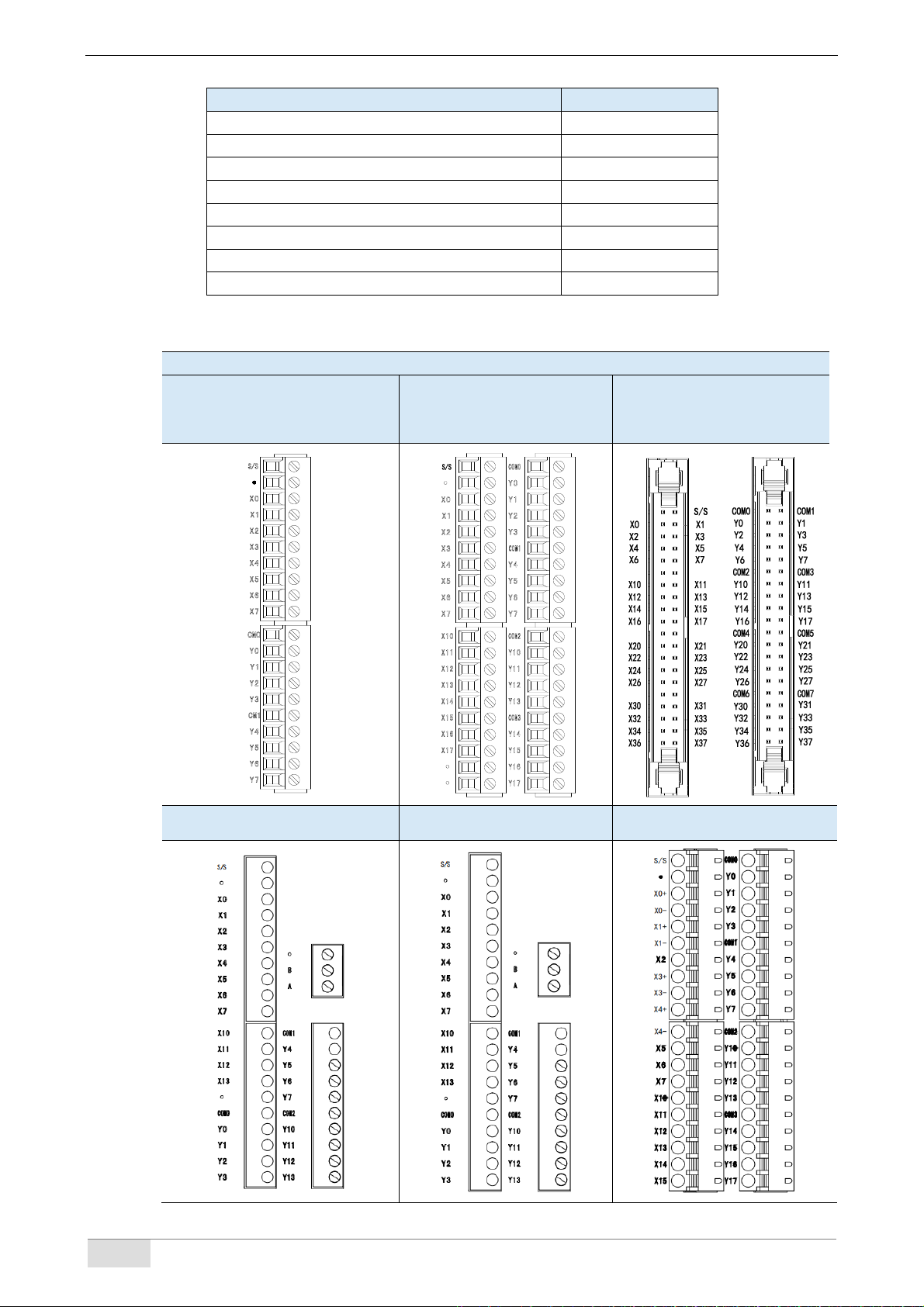

⚫ 双极性输入机型端子排列
双极性输入机型端子排列
XL3-16R、XL3-16T4、XL5-
16T4、XL3E-16T、XL5E-16T、
XLME-16T4
XL3E-32T、XL5E-32T、
XL5E-32T4、XLME-32T4
XL5E-64T6、XL5E-64T10、
XLME-64T10
XLH-24A16(L)
XL5H-24A8(L)
XLH-30A32（L）
·
·
·
·
·
·
·
XD/XL 系列可编程控制器用户手册【硬件篇】 2. 本体规格参数
53
XL 系列 PLC 没有内置 24V 电源，因此在进行输入接线时，需要外部 24V 开关电源供电，L+接
24V+，M 接 24V-。
输入端子的公共端子为 M；输出端子 Y0~Y3 的公共端子是 CM0/COM0；Y4~Y7 的公共端子是
CM1/COM1；Y10~Y13 的公共端子是 COM2；Y14~Y17 的公共端子是 COM3。
XL5/XL5E/XLME 系列 64 点机型在接线时可选择配合使用外接端子台，端子台型号及线缆如下
表：
输入/输出
端子台型号
适配连接线缆
输入部分
（CN0）
JT-E32X
JC-TE32-NN05（0.5m）
JC-TE32-NN10（1.0m）
JC-TE32-NN15（1.5m）
输出部分
（CN1）
JT-E32YT
关于端子台的具体说明，请查阅 3-2-5 节。

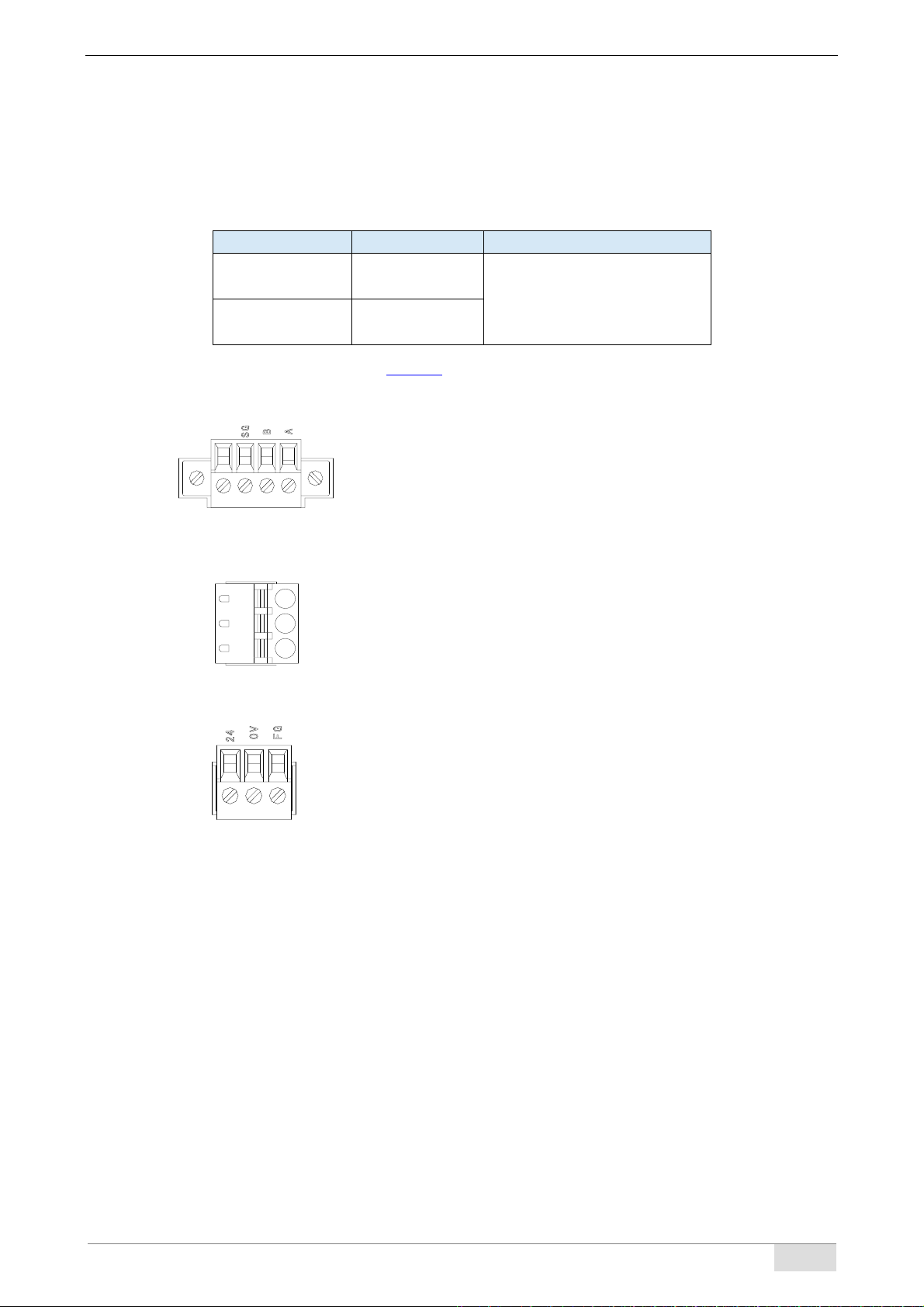

2）RS485 通讯端子排
⚫ A 为 RS485+、B 为 RS485-，通讯时，A 接 A，B 接 B。
⚫ SG 为通讯地端子，一般与伺服驱动器的 SG 相连。
3）CAN 通讯端子排
⚫ 通讯时，CAN+接 CAN+，CAN-接 CAN-。
⚫ GND 为接地端子，用来屏蔽干扰，可根据需要单独接地。
4）PLC 电源接线端子排
⚫ PLC 的电源输入端子为 24V、0V。
⚫ FG 为接地端子，用来屏蔽干扰，可根据需要单独接地。
5）接线端子的接线头规格
对 XL 系列 PLC 进行接线时，其接线头需符合以下要求：
⚫ 剥线长度 9mm；
⚫ 带管状裸端头的柔性导线 0.25-1.5 mm
2
；
⚫ 带管状预绝缘端头的柔性导线 0.25-0.5 mm
2
。
CAN-
GND
CAN+
