12 操作手册 2.5 硬 件 B y pa s s 模 式 设备电 脑无法正 常运行时使 用的功 能 1. 关闭检测软件 或将检测软件置于 “手动操作” 模式 2. 按下设备面板 上“Bypass” 按钮 3. 设备当作轨道
11
操作手册
2.4 软件Bypass 模式
1. 打开 SPI 软件
2. 点击工作模式中的“直通模式”按钮
3. 设备不检测 PCB 充当轨道
12
操作手册
2.5 硬件Bypass 模式
设备电脑无法正常运行时使用的功能
1. 关闭检测软件或将检测软件置于“手动操作”模式
2. 按下设备面板上“Bypass”按钮
3. 设备当作轨道
13
操作手册
3. 操作界面

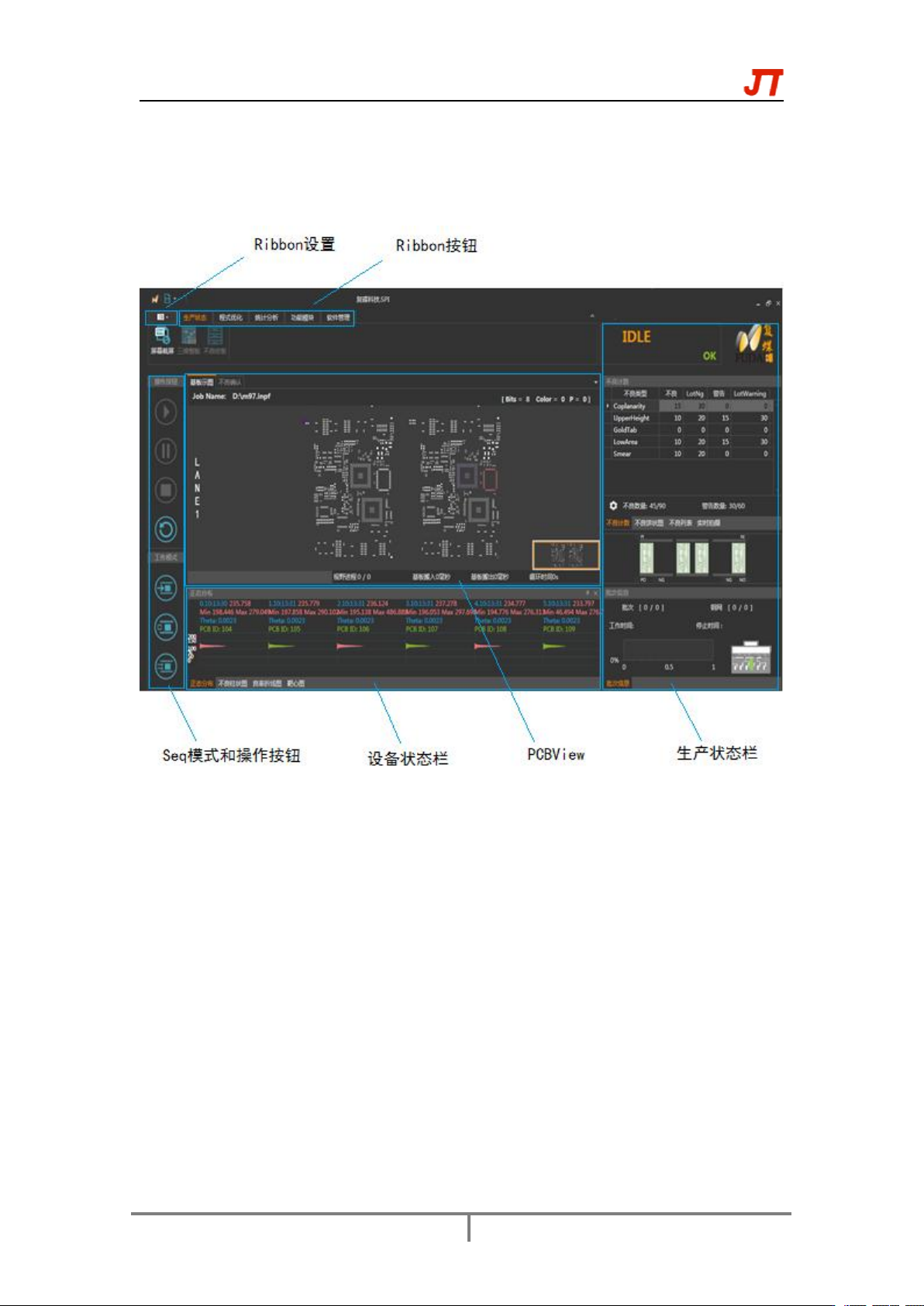

3.1 整体界面构成和介绍
图 3.1-1 整体界面
1. Ribbon 设置：类似 Office2013，点击它会跳出具体设定界面
2. Ribbon 按钮：总共有 5 栏，每一栏里面有一类功能相关联的按钮，点击后执行相关操
作
3. PCB View:包含三个界面，基板视图、不良确认
4. Seq 模式和操作按钮：用于 Seq 模式的选择和对设备进行“开始”、“停止”等操作
5. 设备状态栏：主要显示与设备相关的信息
6. 生产状态栏：主要显示与生产相关信息
