39 操作手册 图 3.3.3-3 运动确认 点击后进入运 动重复性测试功能 对话框， 通过先拍一张 图像象移动出去再 移动回来拍第 二次 图像，两者图 像相减对比给出差 值，共计移动 六次 陶瓷确认 图 3.3.3-4 陶瓷确认 点击后进入 PZT 电压与位移的 校正及确认，观察 条纹光栅是否 移动，条纹是否清 晰等 灯源确认
38
操作手册
3.3.3 功能模块

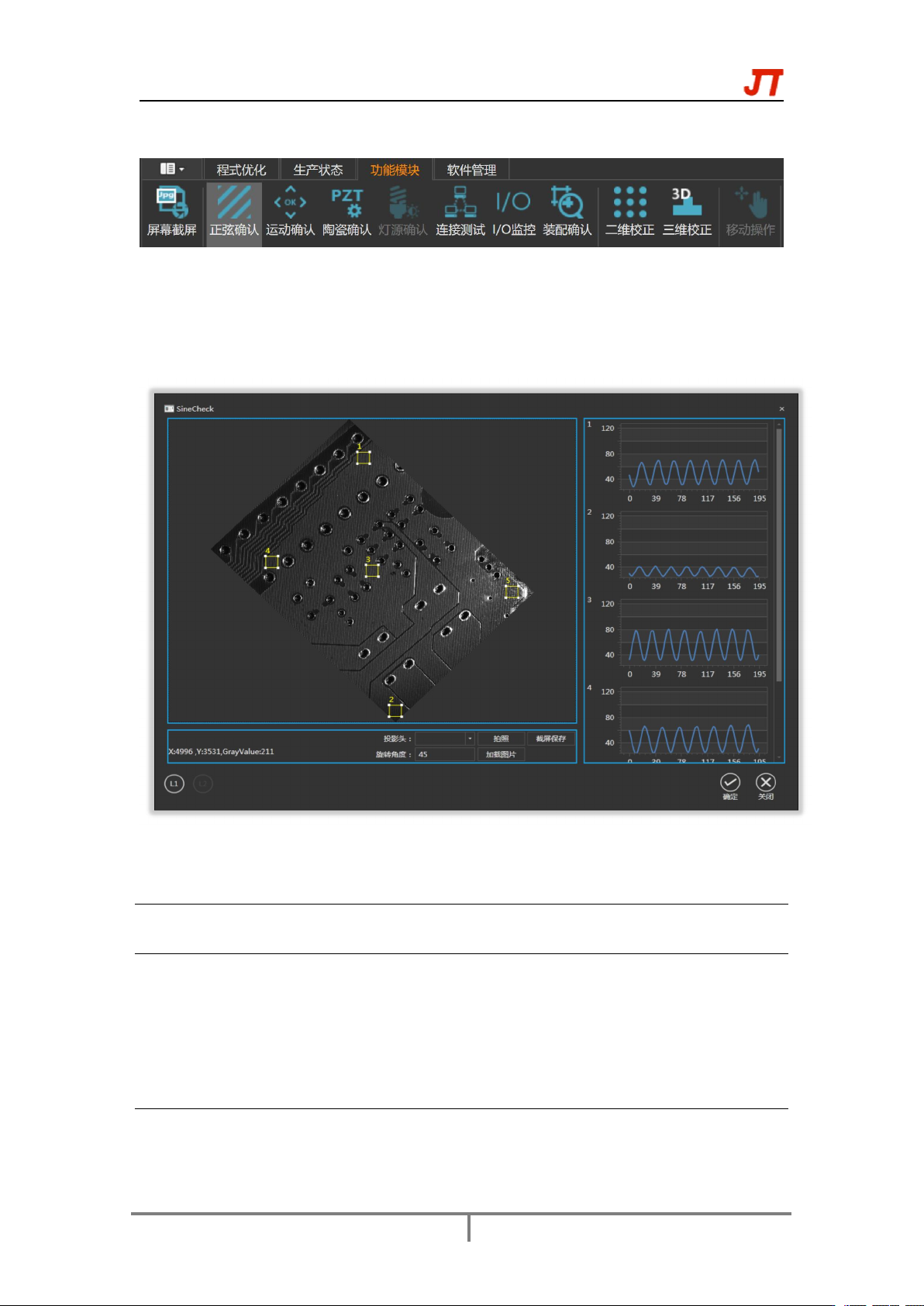

图 3.3.3-1 功能模块
正弦确认
点击后进入正弦性确认的功能对话框
图 3.3.3-2 正弦检查
表 3.3.3-1 正弦检查说明
项
说明
投影头
选择相应的投影头，拍出图片供参考分析
拍照
图片框显示实时图片
截屏保存
保存当前拍照图片
旋转角度
可以将图片选择一定角度，将条纹光处于竖直或水平状态
图片中黄色框内图片，对应着右边图片的正弦图
运动确
39
操作手册

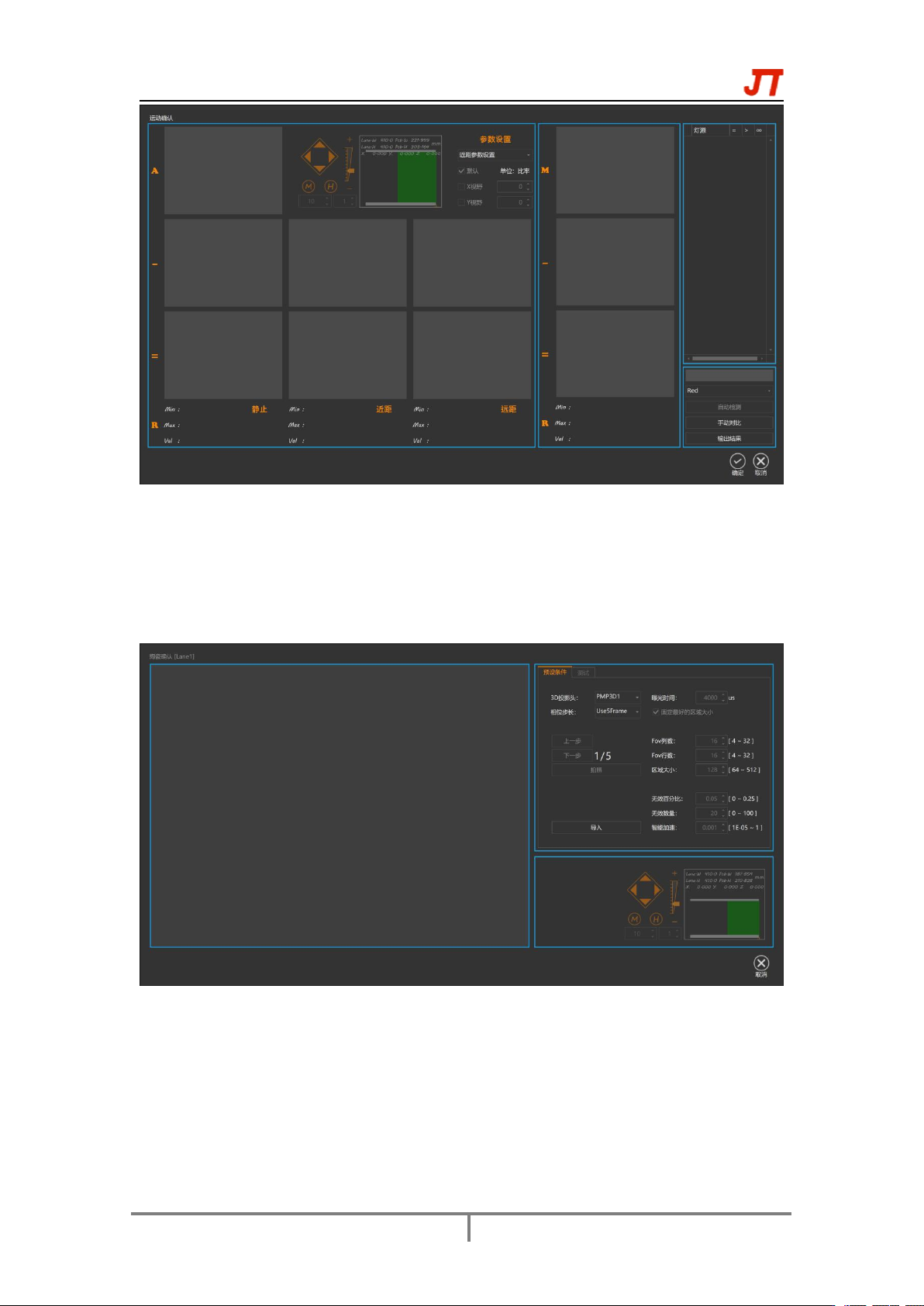

图 3.3.3-3 运动确认
点击后进入运动重复性测试功能对话框，通过先拍一张图像象移动出去再移动回来拍第二次
图像，两者图像相减对比给出差值，共计移动六次
陶瓷确认
图 3.3.3-4 陶瓷确认
点击后进入 PZT 电压与位移的校正及确认，观察条纹光栅是否移动，条纹是否清晰等
灯源确认
40
操作手册

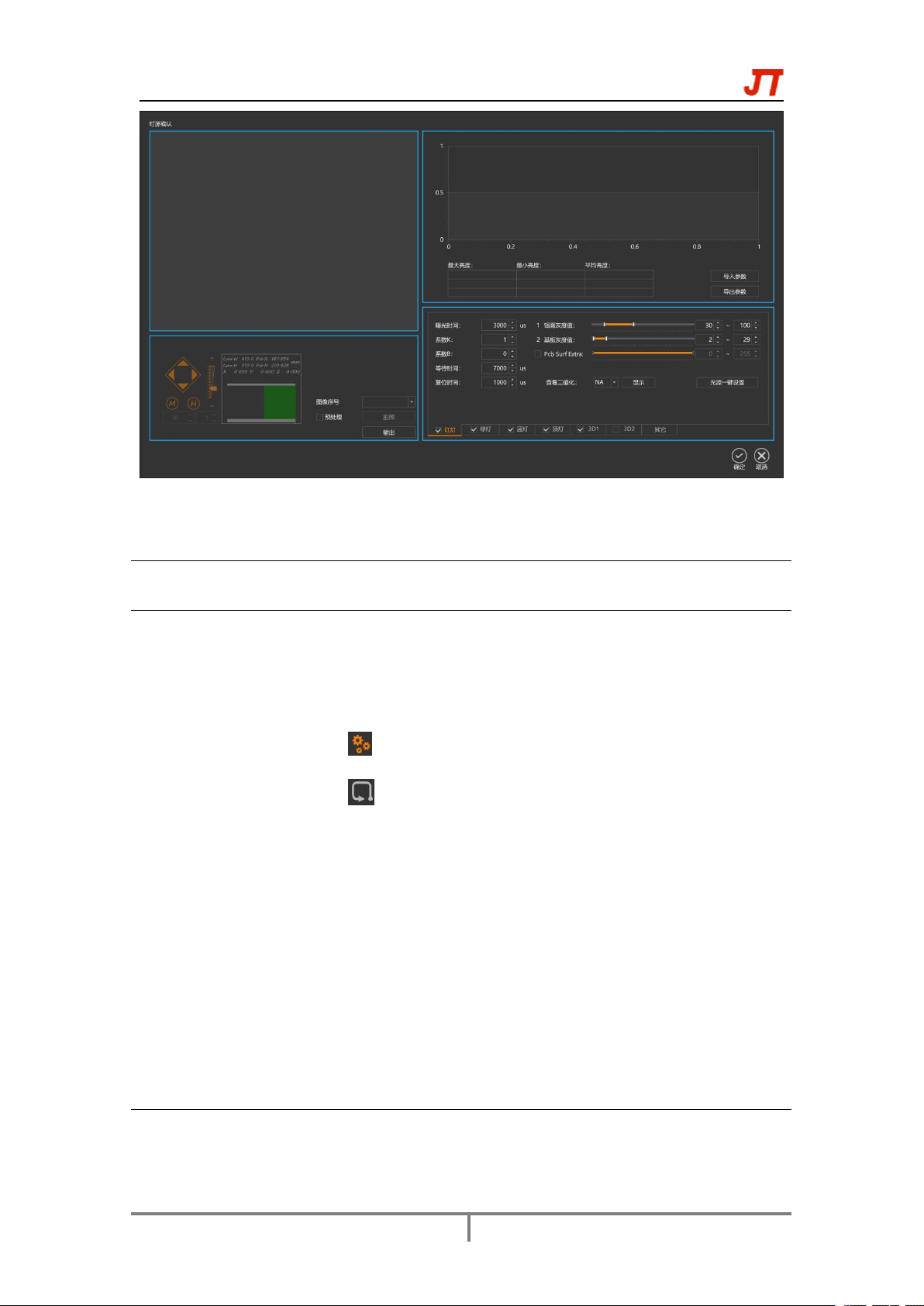

图 3.3.3-5 灯源确认
表 3.3.3-2 灯源参数检查
项
说明
图像显示
显示当前 FOV 下的图片
JOG 控件框
上下代表 Y 轴前后移动
左右代表 X 轴左右移动
+、-代表 Z 轴上下移动
“ ”设置参数
“ ”X、Y、Z 归零
图像序号：
Snap：
Save：
亮度值参考
平均亮度：
最大亮度：
最大亮度：
灯源选择及参数设置
曝光时间：
等待时间：
复位时间：
电流：
R、G、B、T、3D1、3D2：
二值化参数设置：
连接测试
