图 3.2.3-9 调宽马达的控制参数
表 3.2.3-8 other 参数说明
项
说明
轨道流向模式
使用左进右出的模式或右进左出的模式
超时
搜索板子时间超过 15000ms 没感应到板子轨道自动停止转动
等待出板超时
出板感应器 7000ms 没感应到板子轨道自动停止转动
停板位置
板子在机器里调试和测试的位置
不良停板位置
不良板子在机器里停放位置
轨道调宽侧选择
轨道宽度调整
轨道微调
使用外接条码枪
出板触发模式
轨道的活动边 回零（回到轨道的原点位置）
输入板子的宽度。轨道自动调整到你所输入的宽度
轨道小幅度的微调
外接条码枪选项，勾上后外接条码枪才起作用
NG 触发或者 OK 触发
Result Trigger Mode
22
操作手册
图 3.2.3-10 指示灯及报警器显示
表 3.2.3-9 不同状态下指示灯及蜂鸣器的状态
项
说明
闲置状态
闲置状态下，黄灯亮
自动模式
自动运行状态下绿灯亮
演示模式
Demo 演示状态下绿灯亮
直通模式
直通模式黄灯亮
异常模式
设备处于异常状态下，红灯亮、报警器报警
不良等待
在“
AutoRun
”及“
DemoRun
”模式下，出现 NG 时，红灯亮、报警器报警
3.2.4 相关设置
图 3.2.4-1 设置
23
操作手册
表 3.2.4-1 软硬件设置类型
项
说明
通用设定
原点所在的位子
视野划分
FOV 模式的选择和设置
其他
测试数据输出设定
输出
数据输出路径和格式的设定
不良优先级
多种不良优先输出不良的排序
图 3.2.4-2 不良优先级

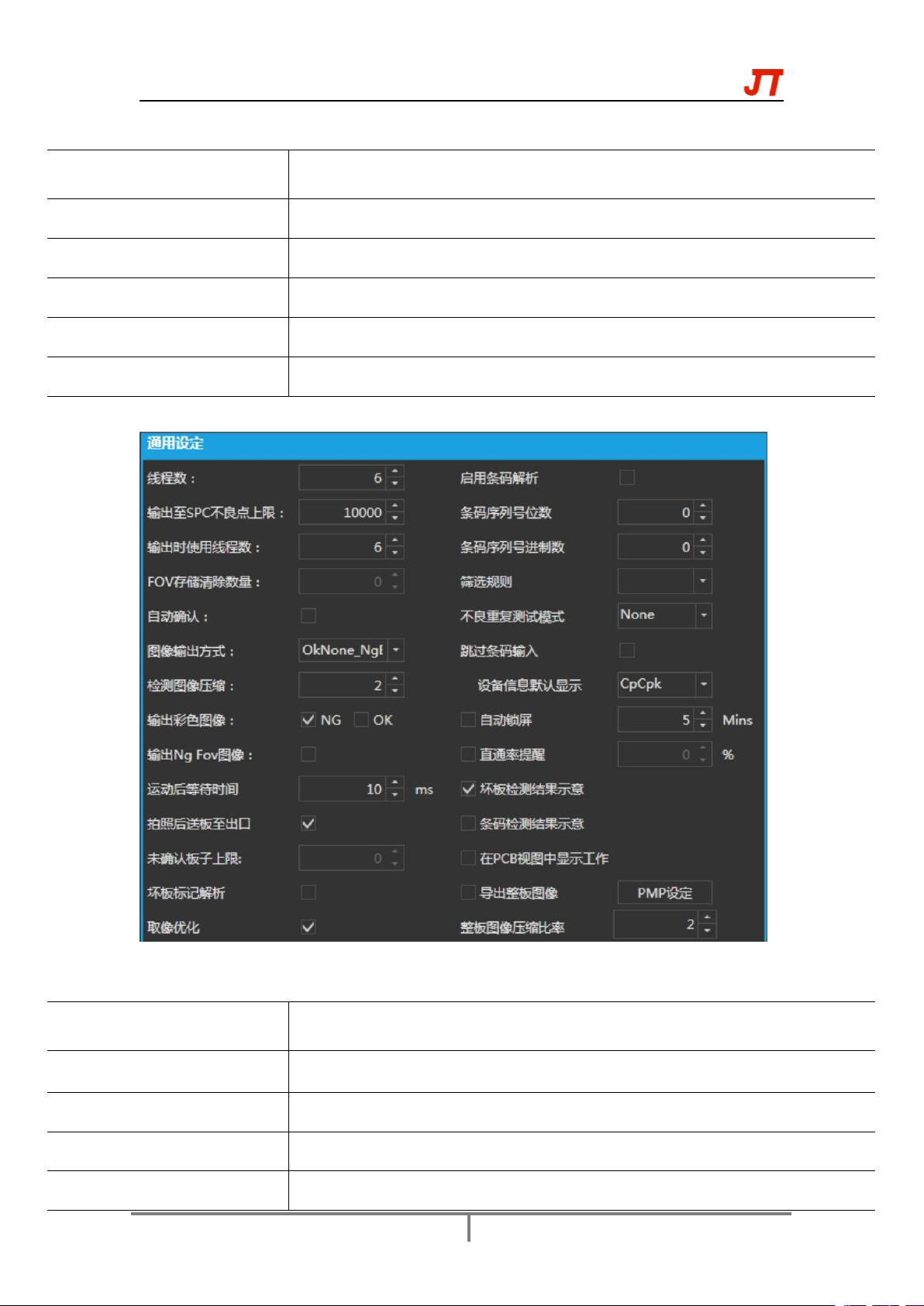

表 3.2.4-2 通用设定
项
说明
线程数
软体启用的线程数
输出至 SPC 不良点上限
输出至 SPC 的不良点最多不超过 10000 个点
输出时使用的线程数
输出到 SPC 时使用软体启用的线程数
FOV 存储清除数量
清除存储的 FOV 数量
