30 操作手册 图 3.2.7-1 帮助界面 表 3.2.7-1 帮助区的各项功能 项 说明 图片资 料 图片区可显示 检测 PC B 不良图片类型 文本资 料 机器相关培训 资料 视频资 料 视频区可存放 于 SP I 相关的视频培 训资料，方便用户 学习
29
操作手册
“移动总里程”可以帮助客户了解当前丝杆的运行情况，及时的对设备硬件惊醒评估及
更换，可提高生产效率
当设备出现故障时，机器的“Model”，“SN”，“Version”，“Ex-factory Date”信息方
便客户与我们服务工程师进行更有效的沟通并解决问题
3.2.6 相关选项

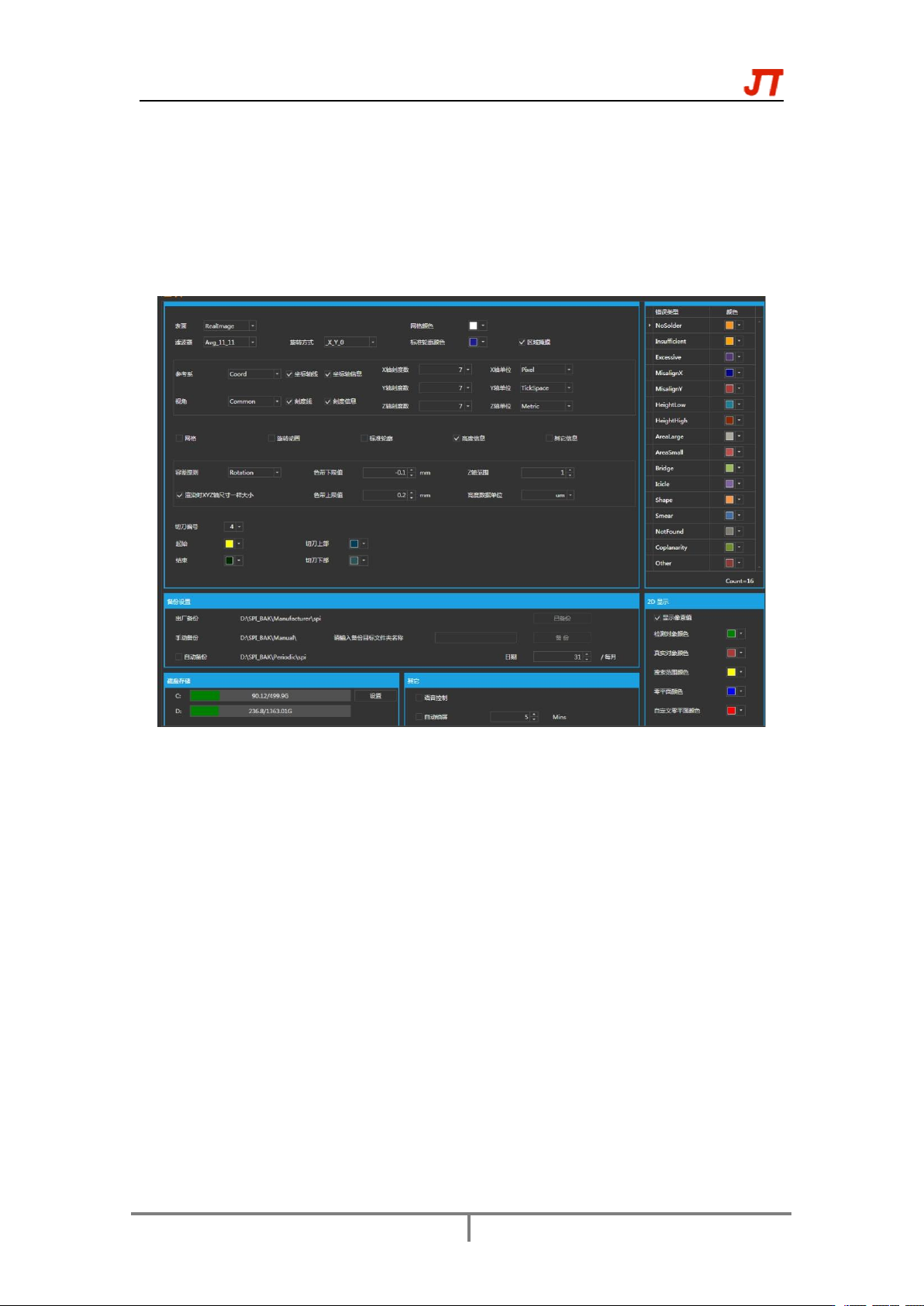

图 3.2.6-1 相关选项参数
以上参数是我们软件算法设置，一般默认就可以，不要随便更改。
3.2.7 帮助
30
操作手册
图 3.2.7-1 帮助界面
表 3.2.7-1 帮助区的各项功能
项
说明
图片资料
图片区可显示检测 PCB 不良图片类型
文本资料
机器相关培训资料
视频资料
视频区可存放于 SPI 相关的视频培训资料，方便用户学习
31
操作手册
3.3 Ribbon 按钮
3.3.1 程式优化
图 3.3.1 程式优化界面入口
图 3.3.1-1 程式优化界面
表 3.3.1-1 板基准点相关设置
项
说明
X,Y 轴控制键
移动模式：原点模式和运动模式
X,Y,Z 轴回归原点
X,Y 轴移动量大小，单位 mm
