37 操作手册 点击任意按钮 ，后进入 SPC 软件 图 3.3.2-2 SPC 功能界面 基板列表：支 持按照设定时间、 日期、程序名 、板子检测结果等 搜索基板信息 基板视图：查 看基板样式 不良列表：支 持按照设定时间、 日期、程序名 、板子检测结果等 搜索焊盘不良信息 良率显示：进入良率显示界面 实时控制：进入 SPC 监控界面 不良确认：预留功能 三点照合；结合 SPI，炉前 AOI，炉后 A OI 的信息，监控产线生产情况
36
操作手册

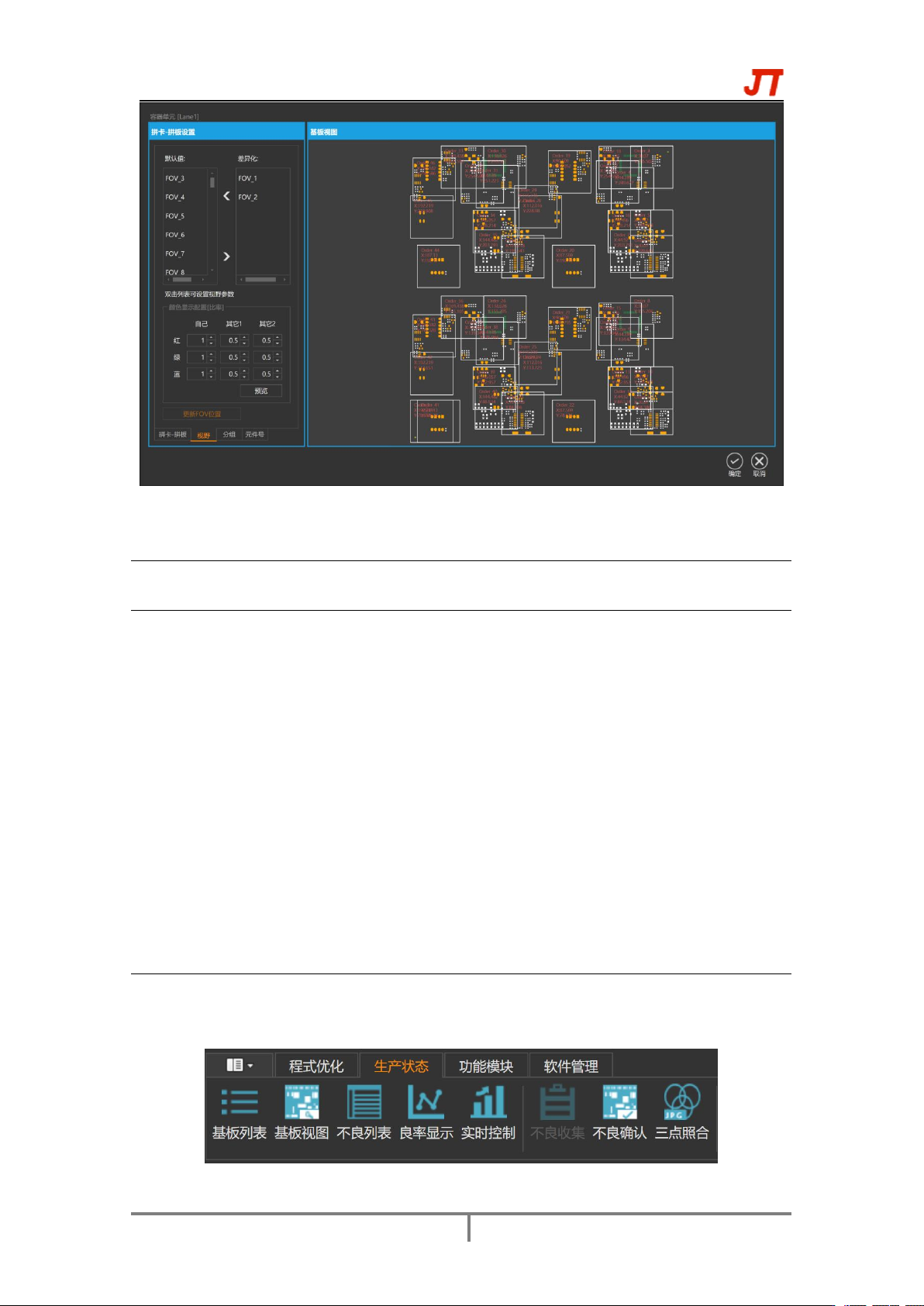

图 3.3.1-2 容器单元界面
表 3.3.1-5 容器单元的基本信息
项
说明
容器单元主要功能
拼卡-拼版
添加拼卡：
删除拼卡：
设置拼卡的所属关系：
视野
设置 FOV 属于普通 FOV：
设置 FOV 为差异化 FOV:
更新 FOV 的位置：
分组
预留功能，暂不启用
元件号
支持选中焊盘后手动添加元件
3.3.2 生产状态
图 3.3.2-1 生产状态菜单
37
操作手册
点击任意按钮，后进入 SPC 软件
图 3.3.2-2 SPC 功能界面
基板列表：支持按照设定时间、日期、程序名、板子检测结果等搜索基板信息
基板视图：查看基板样式
不良列表：支持按照设定时间、日期、程序名、板子检测结果等搜索焊盘不良信息
良率显示：进入良率显示界面
实时控制：进入 SPC 监控界面
不良确认：预留功能
三点照合；结合 SPI，炉前 AOI，炉后 AOI 的信息，监控产线生产情况
38
操作手册
3.3.3 功能模块
图 3.3.3-1 功能模块
正弦确认
点击后进入正弦性确认的功能对话框
图 3.3.3-2 正弦检查
表 3.3.3-1 正弦检查说明
项
说明
投影头
选择相应的投影头，拍出图片供参考分析
拍照
图片框显示实时图片
截屏保存
保存当前拍照图片
旋转角度
可以将图片选择一定角度，将条纹光处于竖直或水平状态
图片中黄色框内图片，对应着右边图片的正弦图
运动确
