25
操作手册

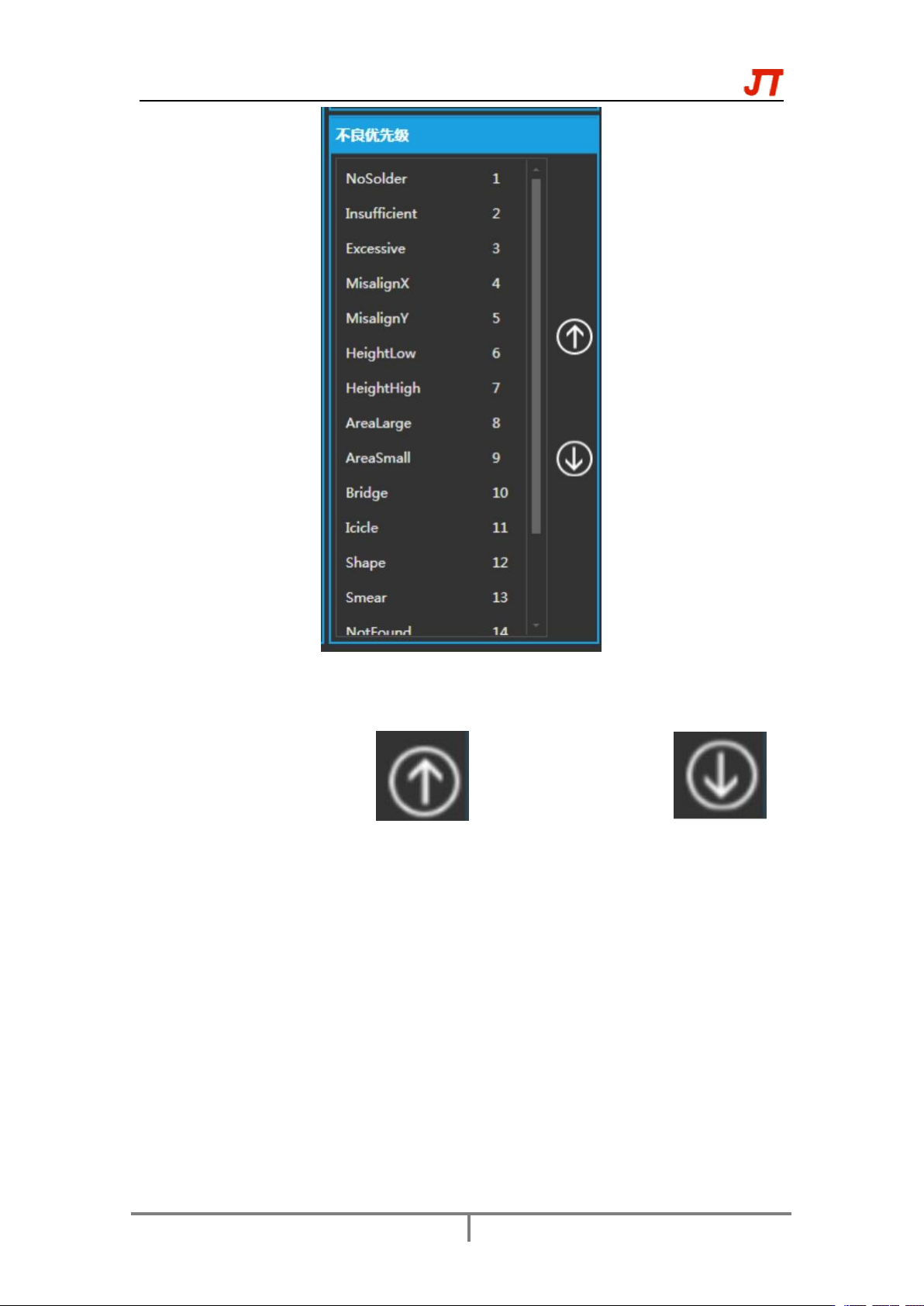

图 3.2.4-3 不良优先级
将报错类型将其按报错等级划分，目前排序虚拟，锡多，锡少，偏移下限，高度上限，面积
偏大，面积偏小，短路，变形，异形，共面，异物。
可以将任意类型单击选中，点击“ ”将其报错等级上移，点击“ ”
将其报错等级下移
26
操作手册

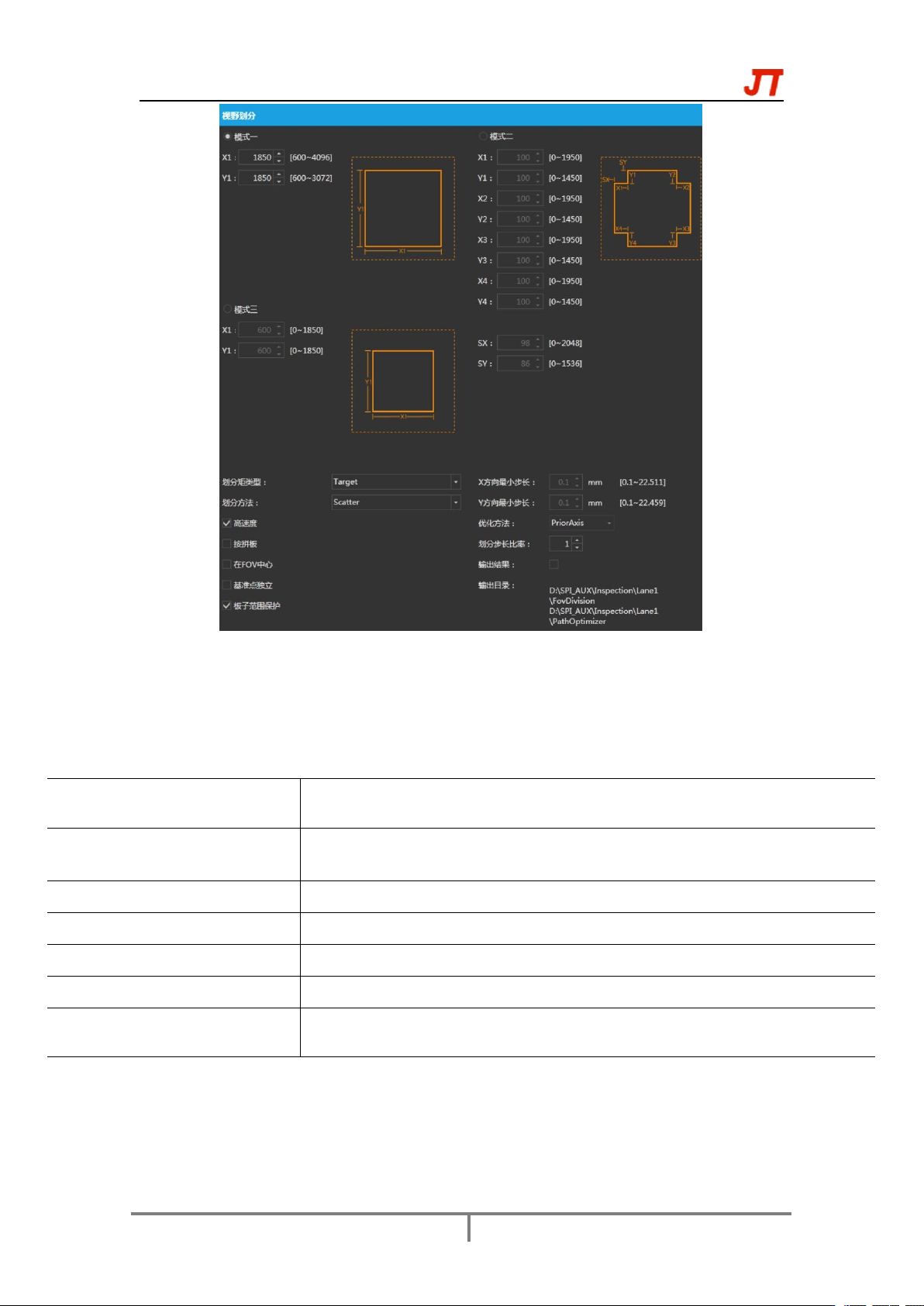

图 3.2.4-4 视野划分
模式一：正常模式 X1，Y1 分别为 FOV 的大小，此模式速度快
模式二：中等精度模式，此模式速度略慢
模式三：高精度模式 X1，Y1 分别为 FOV 的大小，此模式速度慢，精度高
表 3.2.4-3 视野划分
项
说明
划分矩类型
三种模式 FOV 矩形的选择
划分方法
默认选择 Scatter
X 方向最小步长
X 轴方向最小大小
Y 方向最小步长
Y 轴方向最小大小
划分步长比率
默认为 1
输出结果
输出目录
勾上将输出 FOV
输出结果的位置
27
操作手册

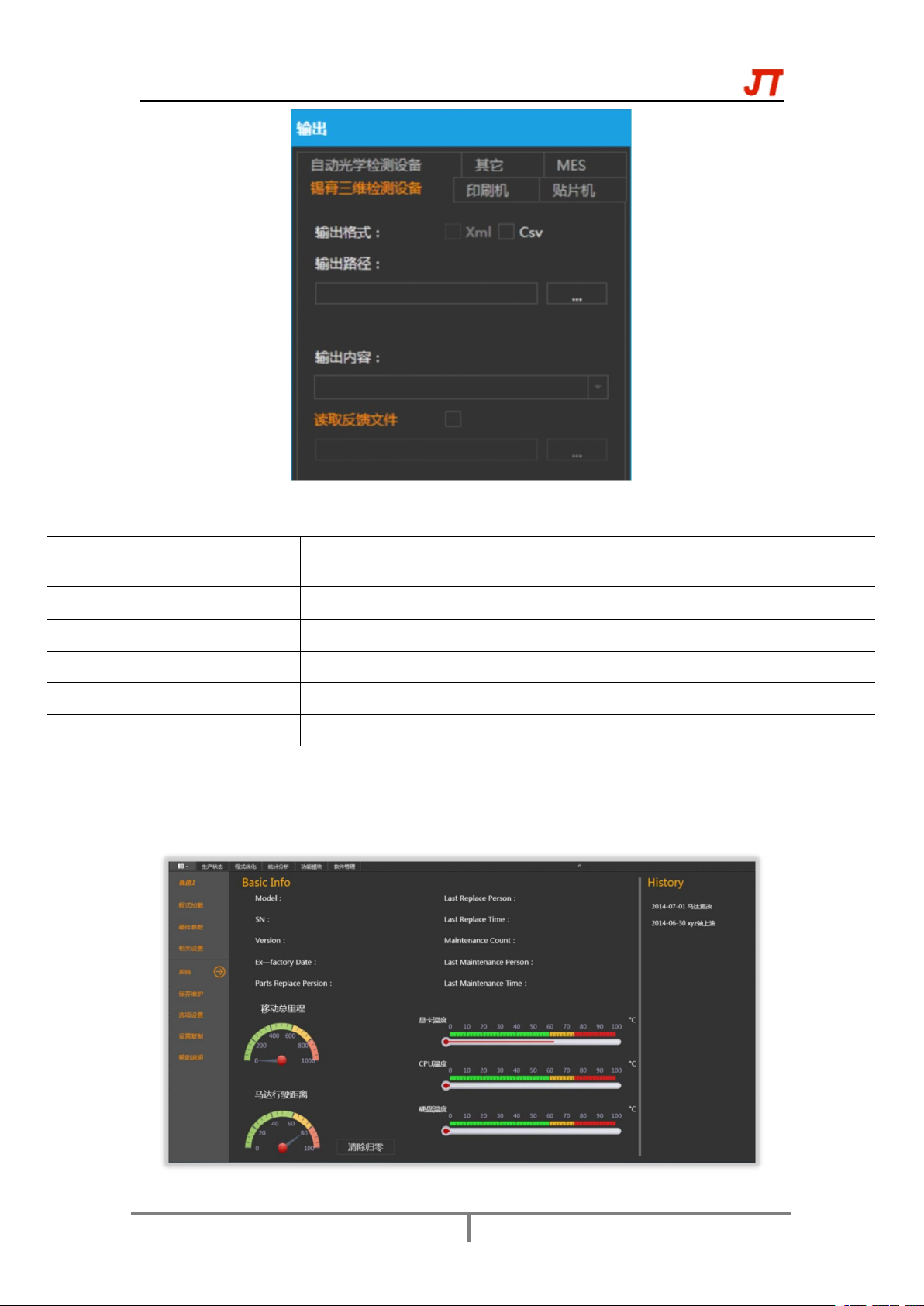

图 3.2.4-5 输出
表 3.2.4-4 输出
项
说明
自动光学检测设备
预留
锡膏三维检测设备
MES
与 MES 系统对接设置
印刷机
与印刷机系统对接设置
贴片机
与贴片机系统对接设置
3.2.5 系统
图 3.2.5-1 系统
