62 操作手册 图 3.7.2-2 不良计数 在“选择项” 中，勾选自己需要 判定出的错误 ，选中任意错误类 型，点击“ ” 将此错误类型 排序向上移，点击 “ ”将此错误 类型排序向下移。 不良饼状图: 图 3.7.2-3 不良饼图
61
操作手册
Error
报错
Homeing
设备回原点中
Bypass
不进行检测，PCB 直接转到下一个工位
Emergency
紧急停止
Home Check
回零检查
Offline
设备处于离线模式
3.7.2 不良 PCB 管理

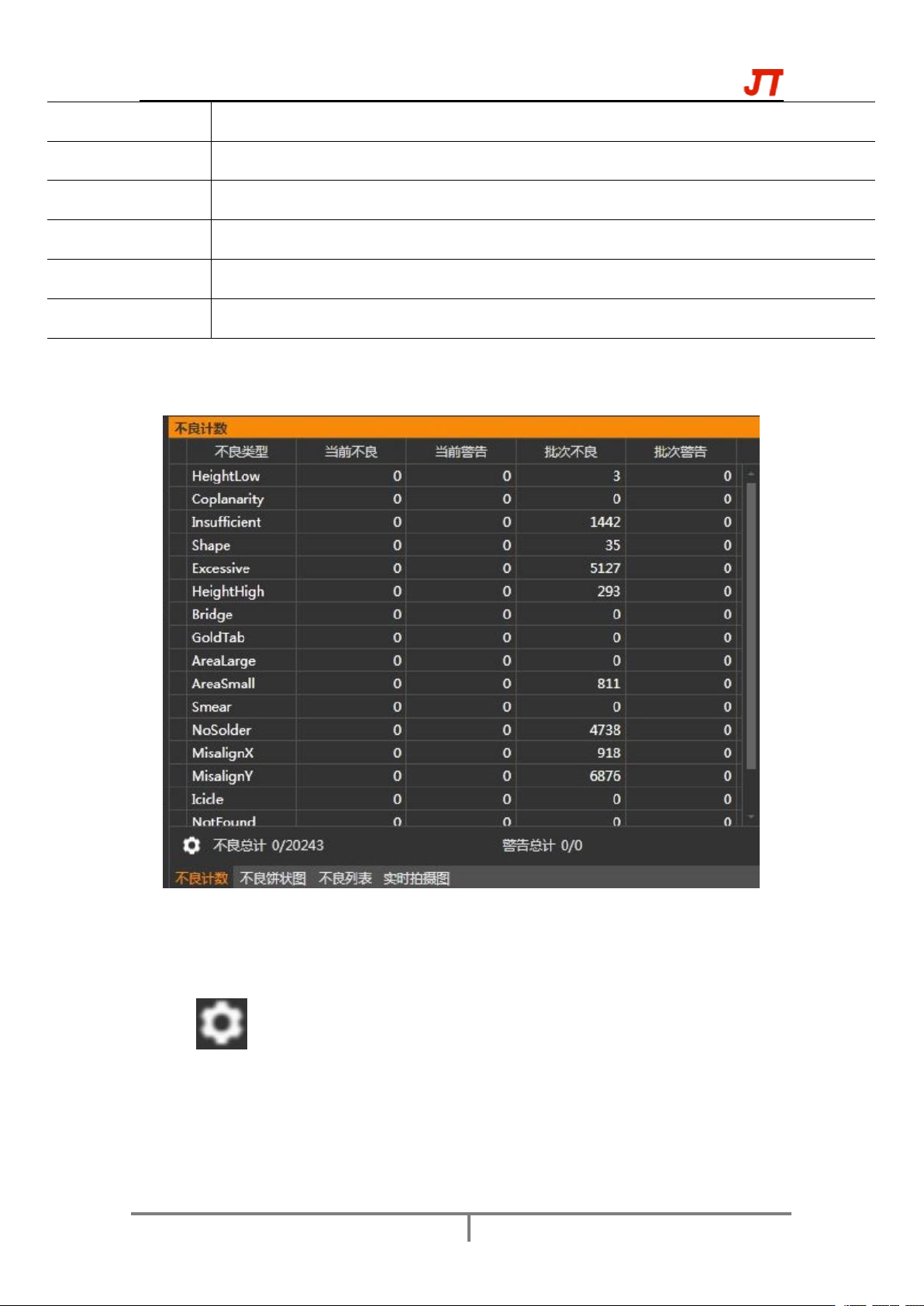

不良计数:
图 3.7.2-1 不良计数
显示不良类型的种类及个数
不良数量：检测出不良的 pad 与 PCB 总 pad 的数量比率
不良数量：检测出警告的 pad 与 PCB 总 pad 的数量比率
点击“ ”，进入设置界面，如下：
62
操作手册
图 3.7.2-2 不良计数

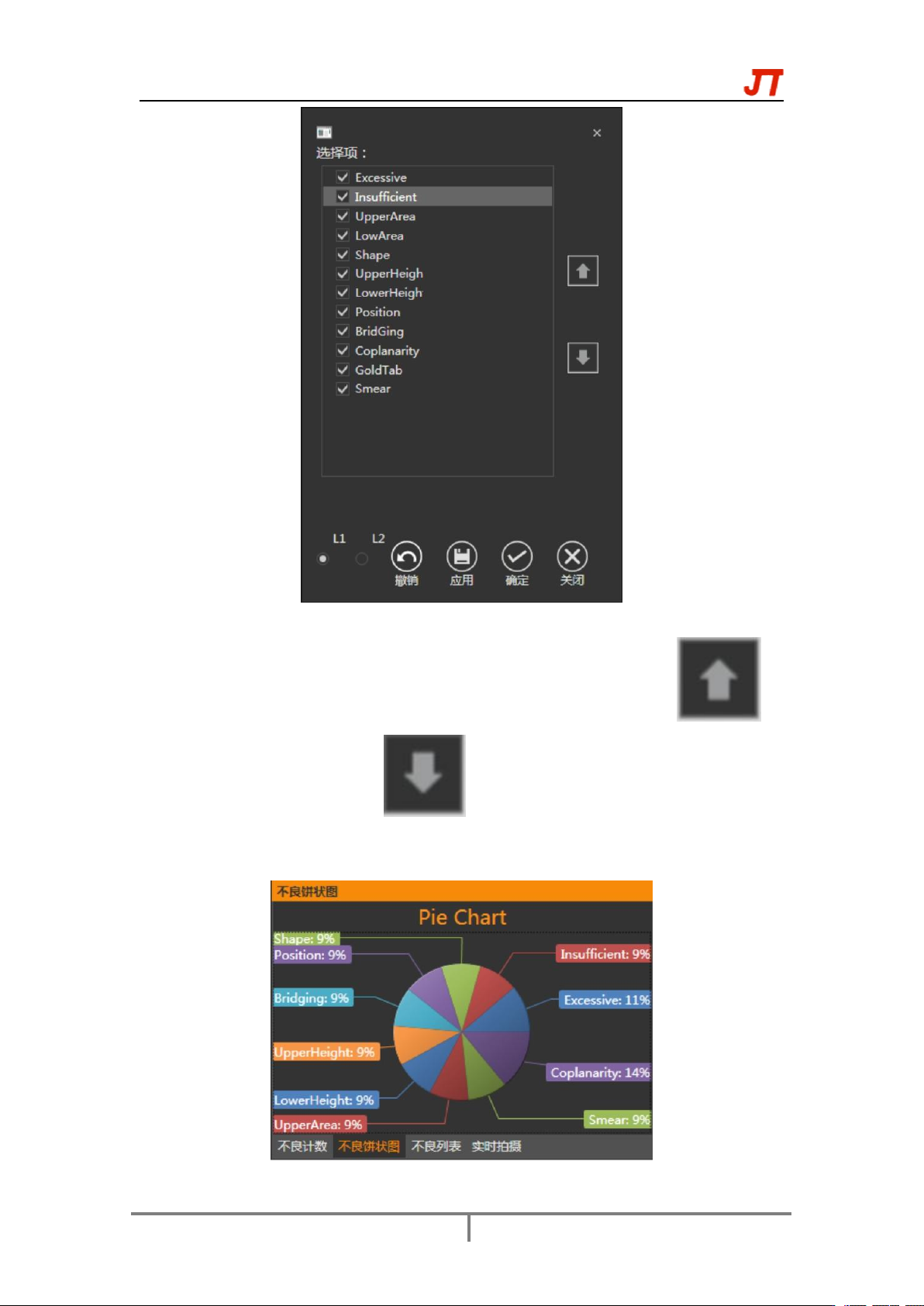

在“选择项”中，勾选自己需要判定出的错误，选中任意错误类型，点击“ ”
将此错误类型排序向上移，点击“ ”将此错误类型排序向下移。
不良饼状图:
图 3.7.2-3 不良饼图
63
操作手册
显示各种不良类型所占不良总数的百分比。如多锡、少锡、异物、面积偏大、面积偏小、高
度低、拉尖、偏移、桥连
对机器报出来的不良进行人工复判。
实时拍摄:
图 3.7.2-4 实时拍摄
显示当前 FOV 的图片显示:
表 3.7.2-1 不良计数
项
说明
点击进入下一张 FOV 图片
点击进入上一张 FOV 图片
点击进入下一块 PCB，当前 FOV 图片
