38 操作手册 3.3.3 功能模块 图 3.3.3-1 功能模块 正弦确认 点击后进入正 弦性确认的功能对 话框 图 3.3.3-2 正弦检查 表 3.3.3-1 正弦检查说明 项 说明 投影头 选择相应的投 影头，拍出图片供 参考分析 拍照 图片框显示实 时图片 截屏保 存 保存当前拍照 图片 旋转角 度 可以将图片选 择一定角度，将条 纹光处于竖直 或水平状态 图片中黄色框 内图片，对应着右 边图片的正弦 图 运动确
37
操作手册
点击任意按钮，后进入 SPC 软件

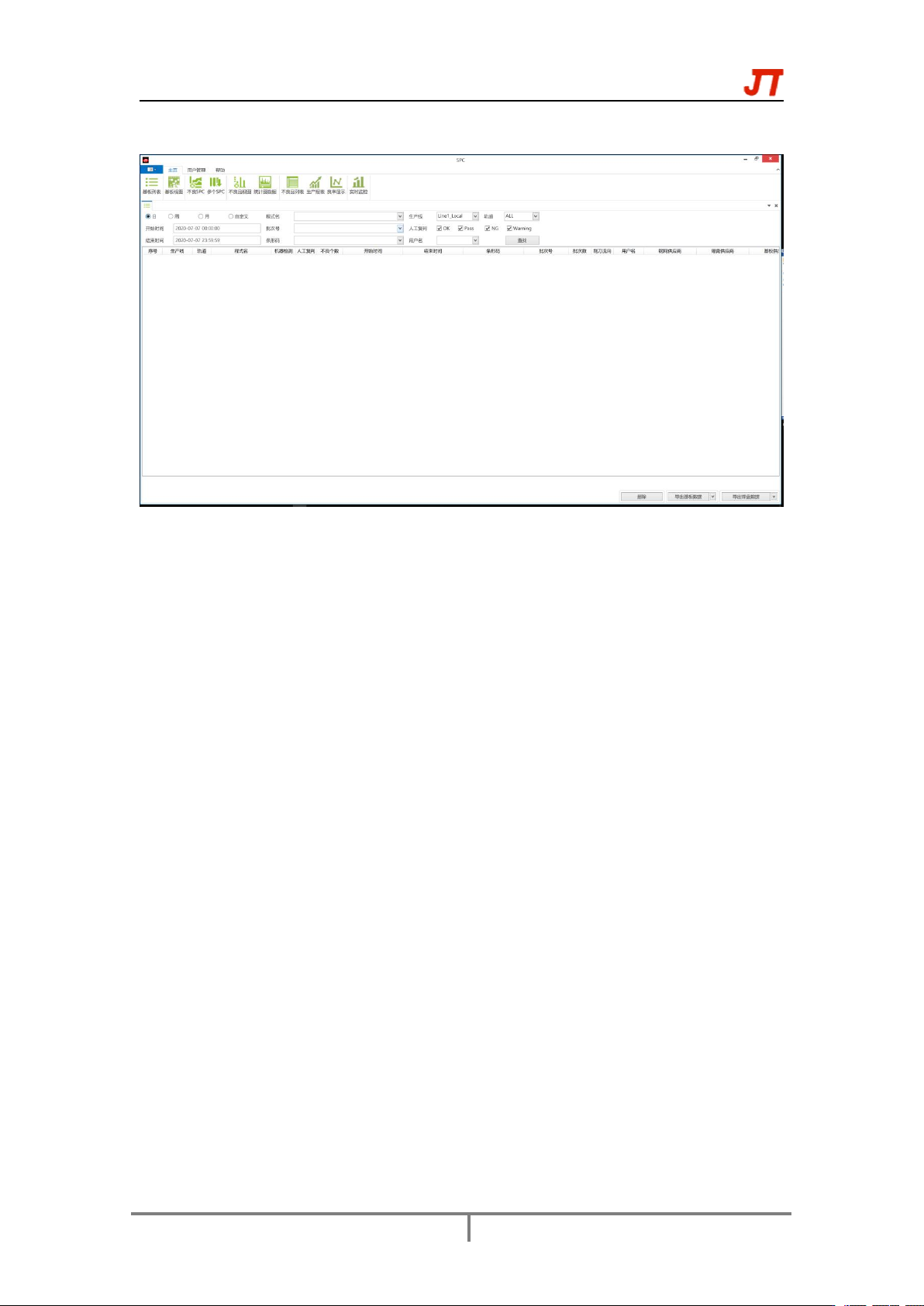

图 3.3.2-2 SPC 功能界面
基板列表：支持按照设定时间、日期、程序名、板子检测结果等搜索基板信息
基板视图：查看基板样式
不良列表：支持按照设定时间、日期、程序名、板子检测结果等搜索焊盘不良信息
良率显示：进入良率显示界面
实时控制：进入 SPC 监控界面
不良确认：预留功能
三点照合；结合 SPI，炉前 AOI，炉后 AOI 的信息，监控产线生产情况
38
操作手册
3.3.3 功能模块
图 3.3.3-1 功能模块
正弦确认
点击后进入正弦性确认的功能对话框
图 3.3.3-2 正弦检查
表 3.3.3-1 正弦检查说明
项
说明
投影头
选择相应的投影头，拍出图片供参考分析
拍照
图片框显示实时图片
截屏保存
保存当前拍照图片
旋转角度
可以将图片选择一定角度，将条纹光处于竖直或水平状态
图片中黄色框内图片，对应着右边图片的正弦图
运动确
39
操作手册
图 3.3.3-3 运动确认
点击后进入运动重复性测试功能对话框，通过先拍一张图像象移动出去再移动回来拍第二次
图像，两者图像相减对比给出差值，共计移动六次
陶瓷确认
图 3.3.3-4 陶瓷确认
点击后进入 PZT 电压与位移的校正及确认，观察条纹光栅是否移动，条纹是否清晰等
灯源确认
