64 操作手册 点击进入上一 块 PC B，当前 FOV 图片 3.7.3 轨道状况 3.7.3-1 轨道 显示 P CB 在轨道上的当 前位置和移动 图中的指示灯（PI、 PO、 NI、NO ） 显示印刷 机 （前台 机器） 与贴 片机 （后台机器 ） 之间 的连 接信息。 3.7.4 批次信息 图 3.7.4-1 钢网信息 表 3.7.4-1 钢网信息说明
63
操作手册
显示各种不良类型所占不良总数的百分比。如多锡、少锡、异物、面积偏大、面积偏小、高
度低、拉尖、偏移、桥连
对机器报出来的不良进行人工复判。

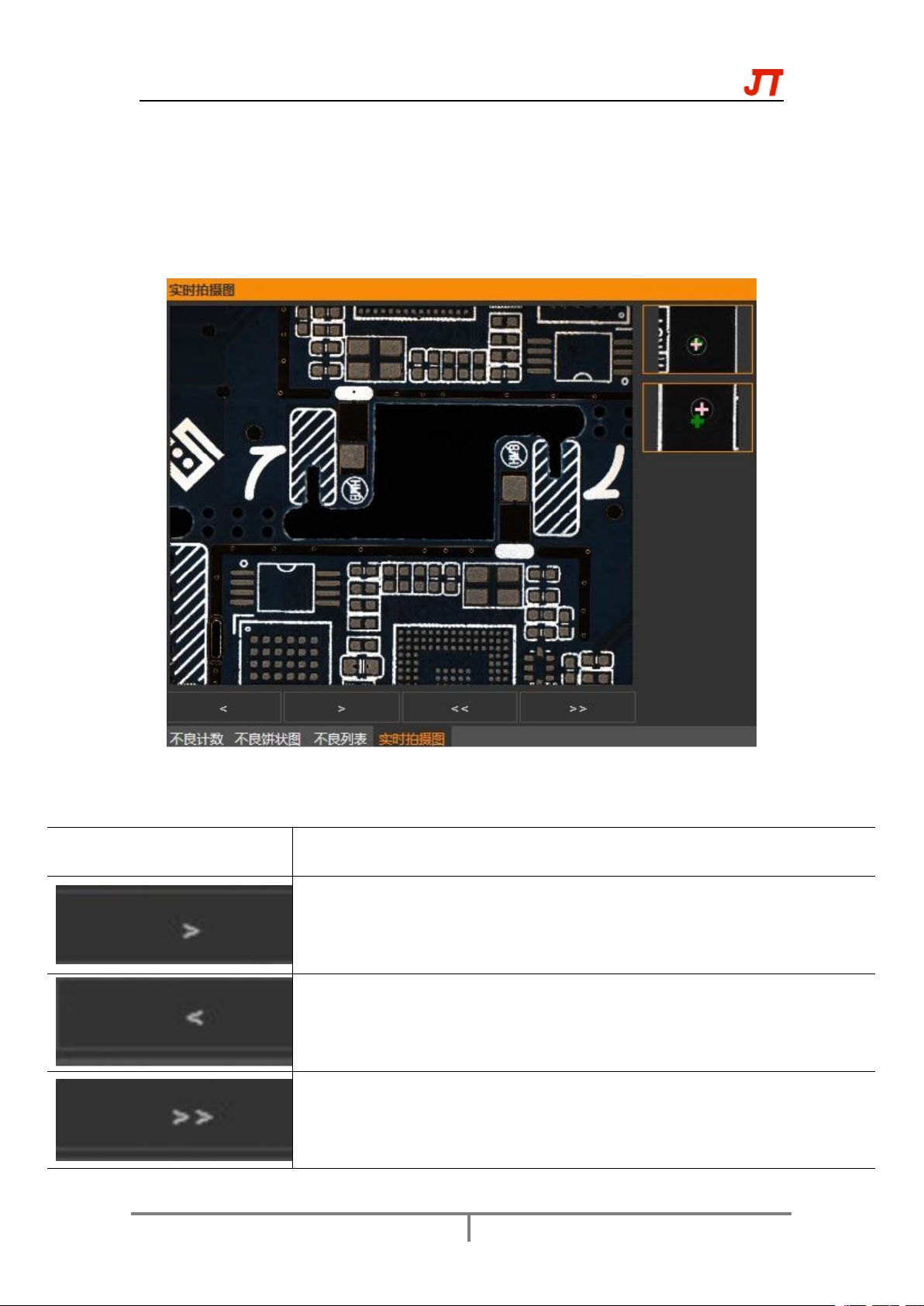

实时拍摄:
图 3.7.2-4 实时拍摄
显示当前 FOV 的图片显示:
表 3.7.2-1 不良计数
项
说明
点击进入下一张 FOV 图片
点击进入上一张 FOV 图片
点击进入下一块 PCB，当前 FOV 图片
64
操作手册
点击进入上一块 PCB，当前 FOV 图片
3.7.3 轨道状况
3.7.3-1 轨道
显示 PCB 在轨道上的当前位置和移动
图中的指示灯（PI、PO、NI、NO）显示印刷机（前台机器）与贴片机（后台机器）之间的连
接信息。

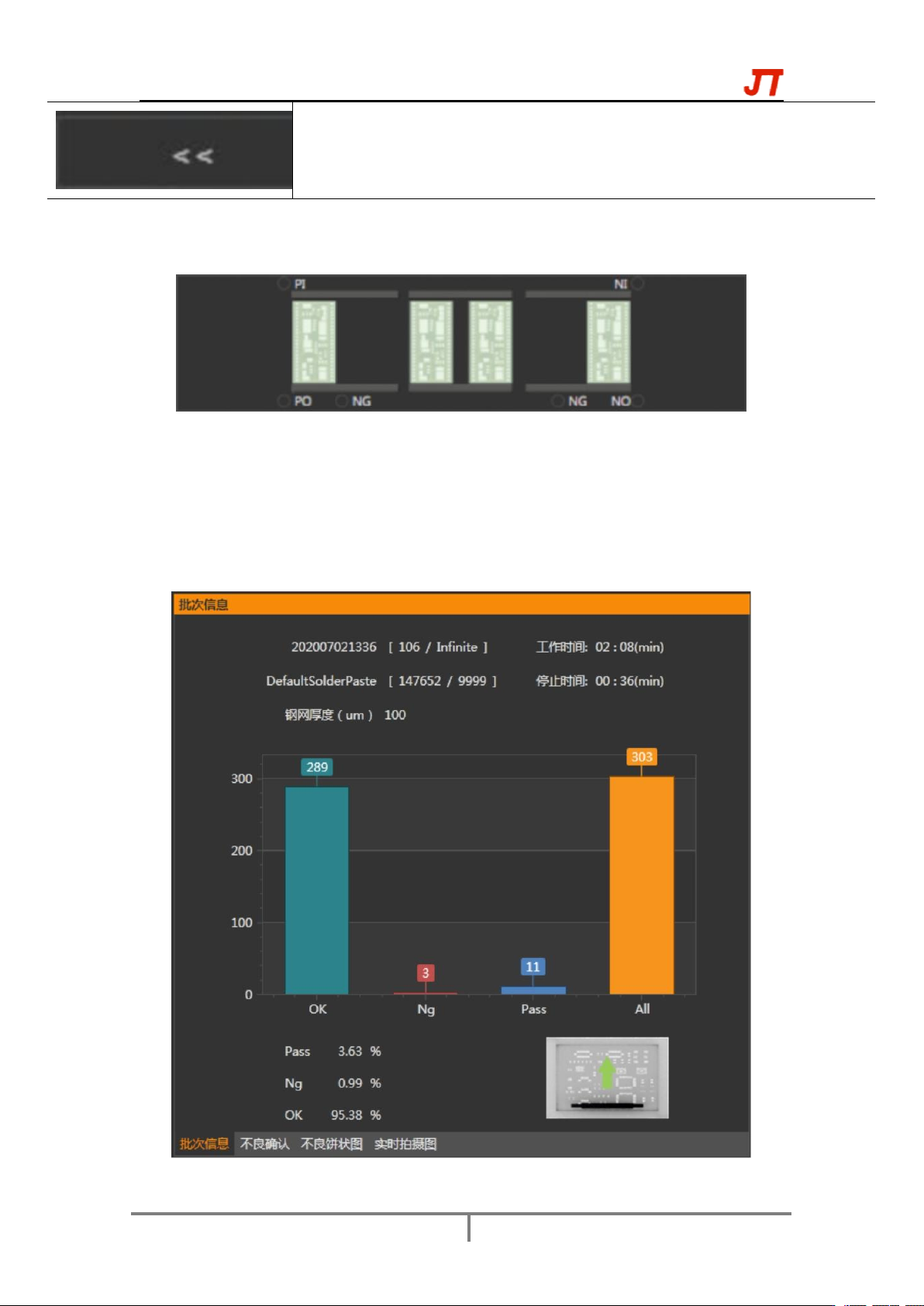

3.7.4 批次信息
图 3.7.4-1 钢网信息
表 3.7.4-1 钢网信息说明
65
操作手册
项
说明
ALL
所有检测 PCB 板的数量
OK
直饥饿检测通过 PCB 的数量
NG
检测到不良 PCB 板的数量
PASS
人为复判 PCB 的数量
工作时间
停止时间
开始测试时间
结束测试时间
刚网厚度
当前测试机种钢网的厚度值显示
图中的指示灯（PI、PO、NI、NO）显示印刷机（前台机器）与贴片机（后台机器）之间的连
接信息。
3.7.5 钢网管理
图 3.7.5-1 钢网信息
表 3.7.5-1 钢网信息说明
项
说明
批次
当前工单经 SPI 检测数目占工单总数目的多少
钢网
钢网使用次数
工作时间
当前钢网开始使用的时间
停止时间
当前钢网使用结束的时间
批次信息
当前钢网的的名称
