46
操作手册
账户管理
图 3.3.4-6 账户管理
用超级管理员权限添加和删除用户
成功激活主管帐户后，单击菜单工具栏中的 “账户管理”按钮，此时可激活“增加用户”
和“删除用户“对话框。
输入要增加的“用户名”和“密码”，然后选择用于控制机器的级别。单击“确定”按钮完
成增加用户操作。
选中要删除的用户，点击“删除用户”。单击“确定”按钮完成删除用户操作。
47
操作手册
3.4PCB View
3.4.1 基板视图
图 3.4.1-1 基板视图
显示当前轨道，当前检测程式的整板情况
图片的选取模式为 8Bit
程序名称：当前检测程序的程序名
3.4.2 不良确认
48
操作手册
图 3.4.2-1 不良确认
显示当前 PAD 所在整板的位置
体积、面积、高度、X 偏移、Y 偏移所测出的值及检测程式设定的值，不良类型
2D，3D 图像显示
良品：根据 pad 点检测出 2D 及 3D 图像进行判断，将此 pad 判定为 OK
不良：根据 pad 点检测出 2D 及 3D 图像进行判断，将此 pad 判定为 NG
出板：将板送出机器
蜂鸣器: 关闭蜂鸣器声音
3.4.3 主画面查看菜单

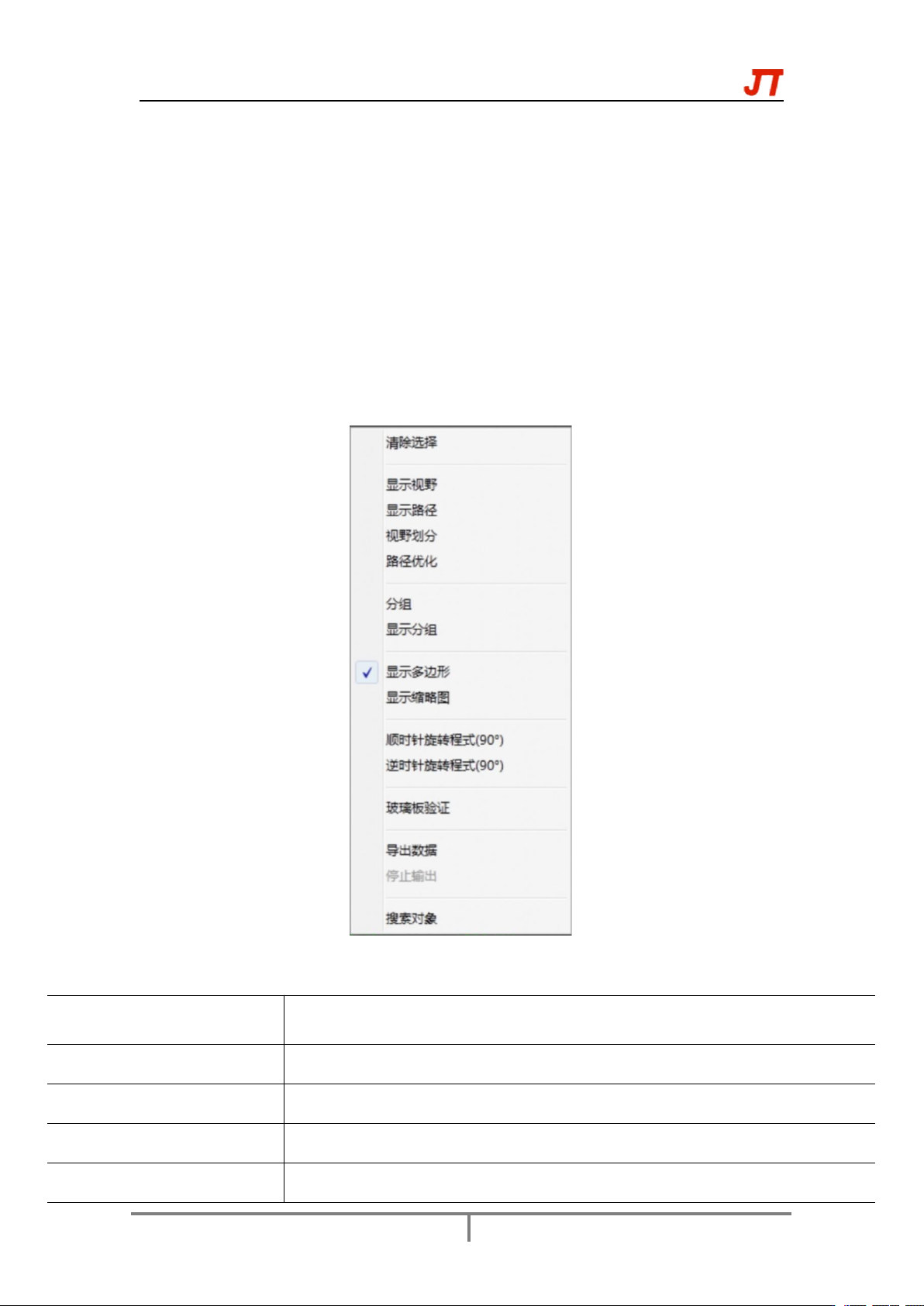

1）右击界面任意空白处，显示如下：
图 3.4.3-1 右键菜单
表 3.4.3-1 菜单功能说明
项
说明
清除选择
清除之前的选择
显示视野
显示当前程序的视野
显示路径
显示当前程序扫描路径
视野划分
将程序划分视野并生成路径
