组合相同拼板焊盘
其他拼板相同位置的焊盘一起合并
删除
删除焊盘
设置钢网厚度
阶梯钢网分组时要用到
归入分组
把其他组的焊盘归入到指定组
创建新分组
把部分焊盘分一个新组
跳过
跳过不检测
边缘类型
板边焊盘特殊检测方法
宫格测试
焊盘九宫格测试
基于检测程式检测：

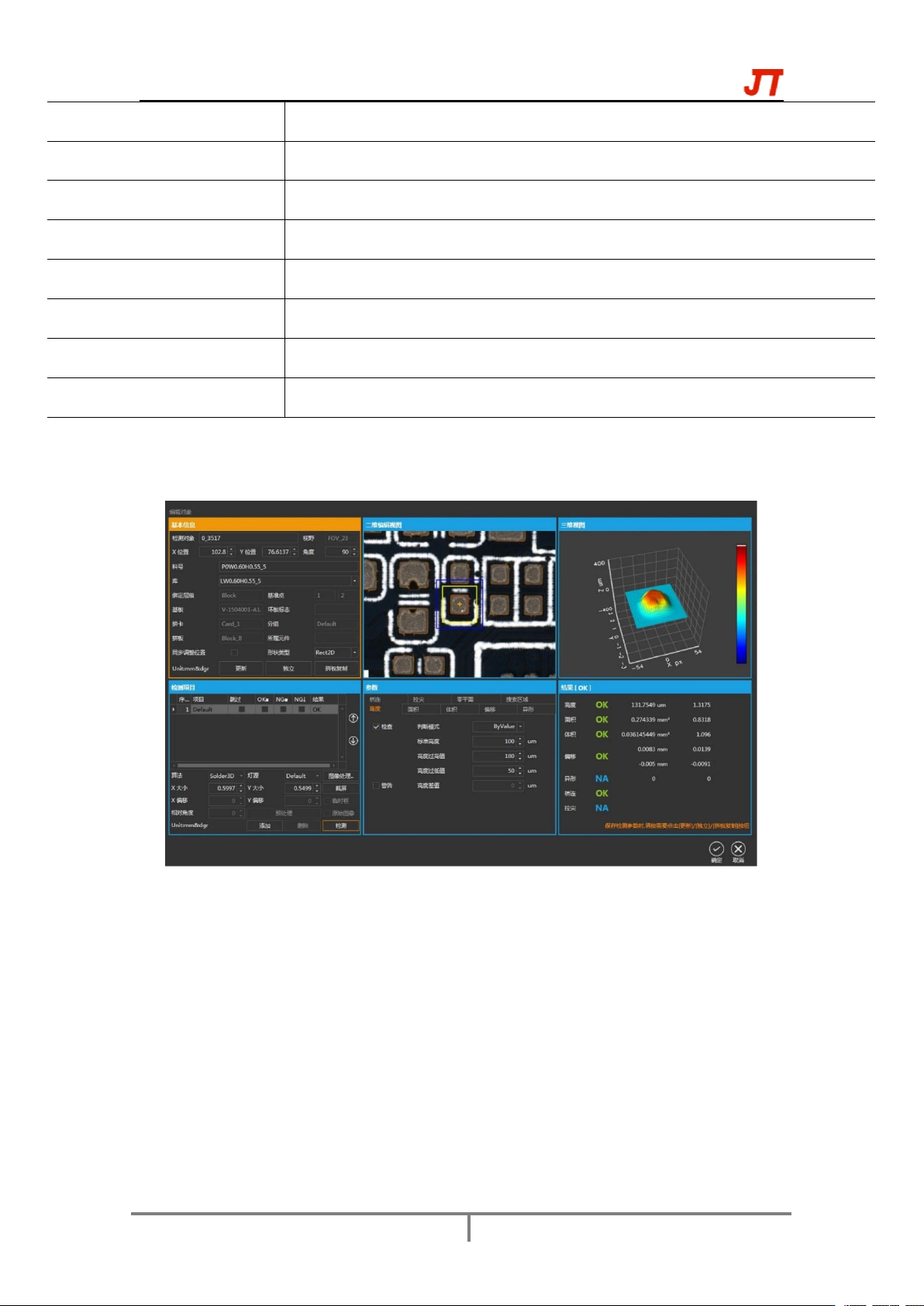

图 3.4.3-3 检测项参数设置
基本信息:
51
操作手册

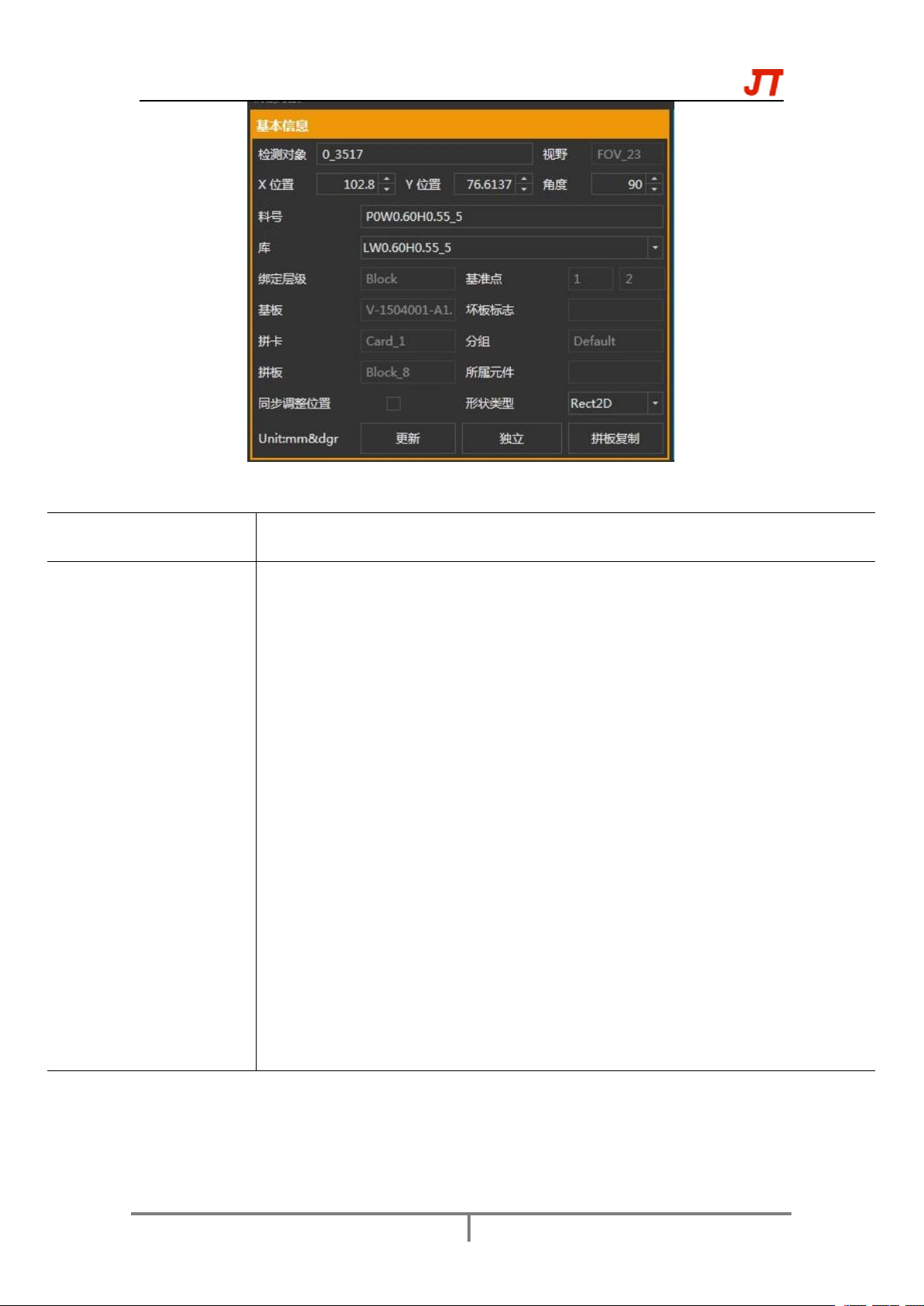

图 3.4.3-4 检测项参数
表 3.4.3-3 焊盘信息说明
项
说明
基本参数
检测对象： 检测对象的元件名称
视野： 此焊盘所属 FOV
X 坐标：焊盘的 X 坐标
Y 坐标：焊盘的 Y 坐标
角度：焊盘角度
料号：焊盘元件的元件料号
库：程序按焊盘大小建立的库
绑定层数：这个元件绑定的是拼板还是基板还是拼卡
基准点：此焊盘以那两个 Mark 点来定位的
基板：程序的名称
坏板标志：此焊盘所属基板或拼板的 BadMark 点是
拼卡：此元件属于拼卡 1
分组：焊盘所属分组名
拼板：焊盘所在拼板
所属元件：此焊盘是某个元件上的一个焊盘
同步调整位置：同步调整所有焊盘位子
形状类型：元件的形状
更新：将你现对此元件做的动作更新进去
独立：单独对此元件更新
拼板复制：将你的更改复制到其他拼板
检测项目:
52
操作手册

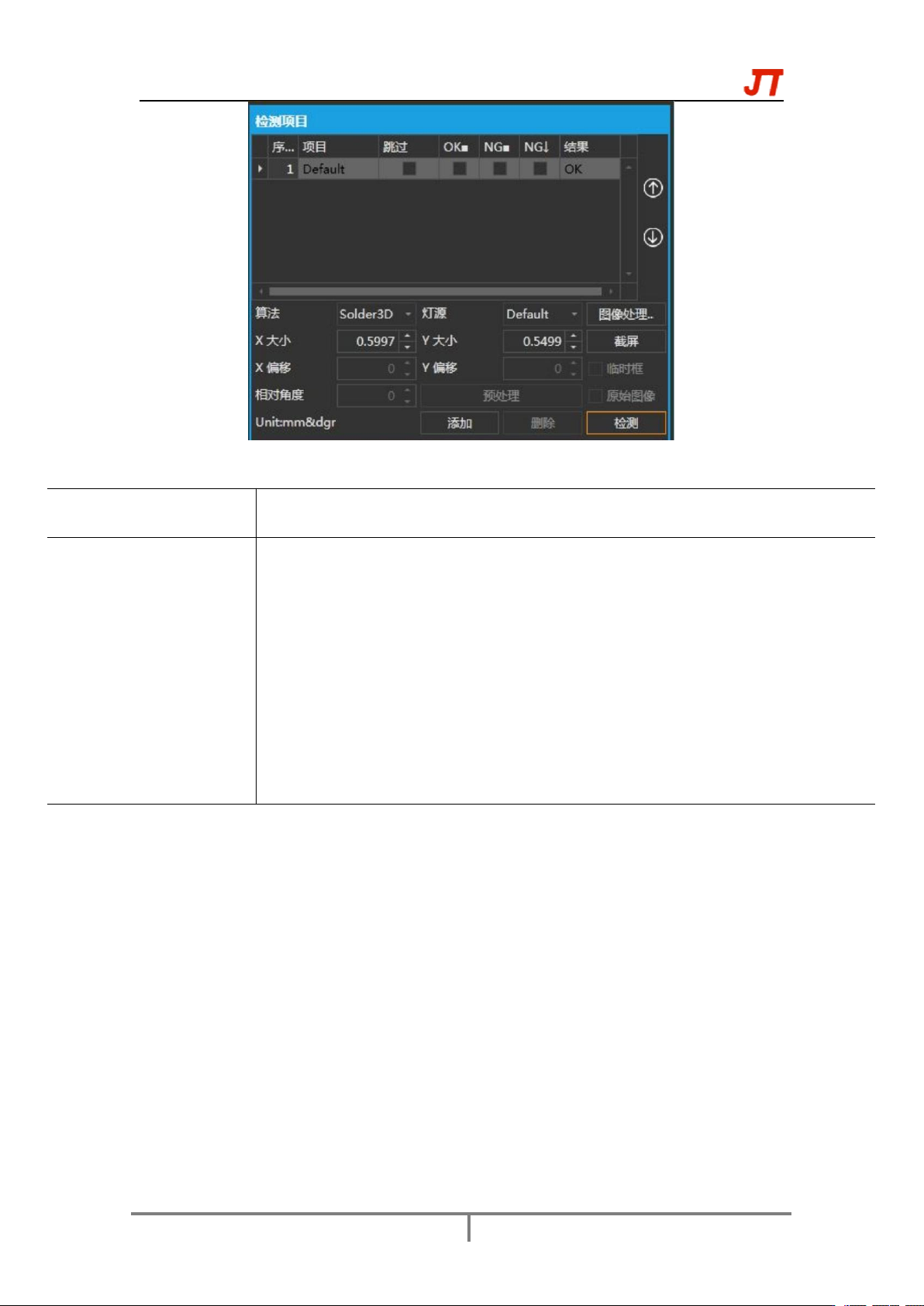

图 3.4.3-5 Item 列表
表 3.4.3-4 检测项目说明
项
说明
检测列表
算法：
灯源：
X 大小：
Y 大小：
X 偏移：
Y 偏移：
相对角度：
预处理：
添加：
删除：
检测：
参数设定:
