56 操作手册 图 3.4.3-10 分组界面 高度： 面积： 面积区域优化 ：当有若干锡膏区 域时，选区较 大的区域作为锡膏 印刷有效范围 基于 G erber 区域判断 ： 使用 2 D 的方法统 计焊盘区域的锡膏 印刷比例， 作为面积判断的 依据 体积： 偏移： 桥连： 拉尖： 异形： 分组拓展设置
55
操作手册

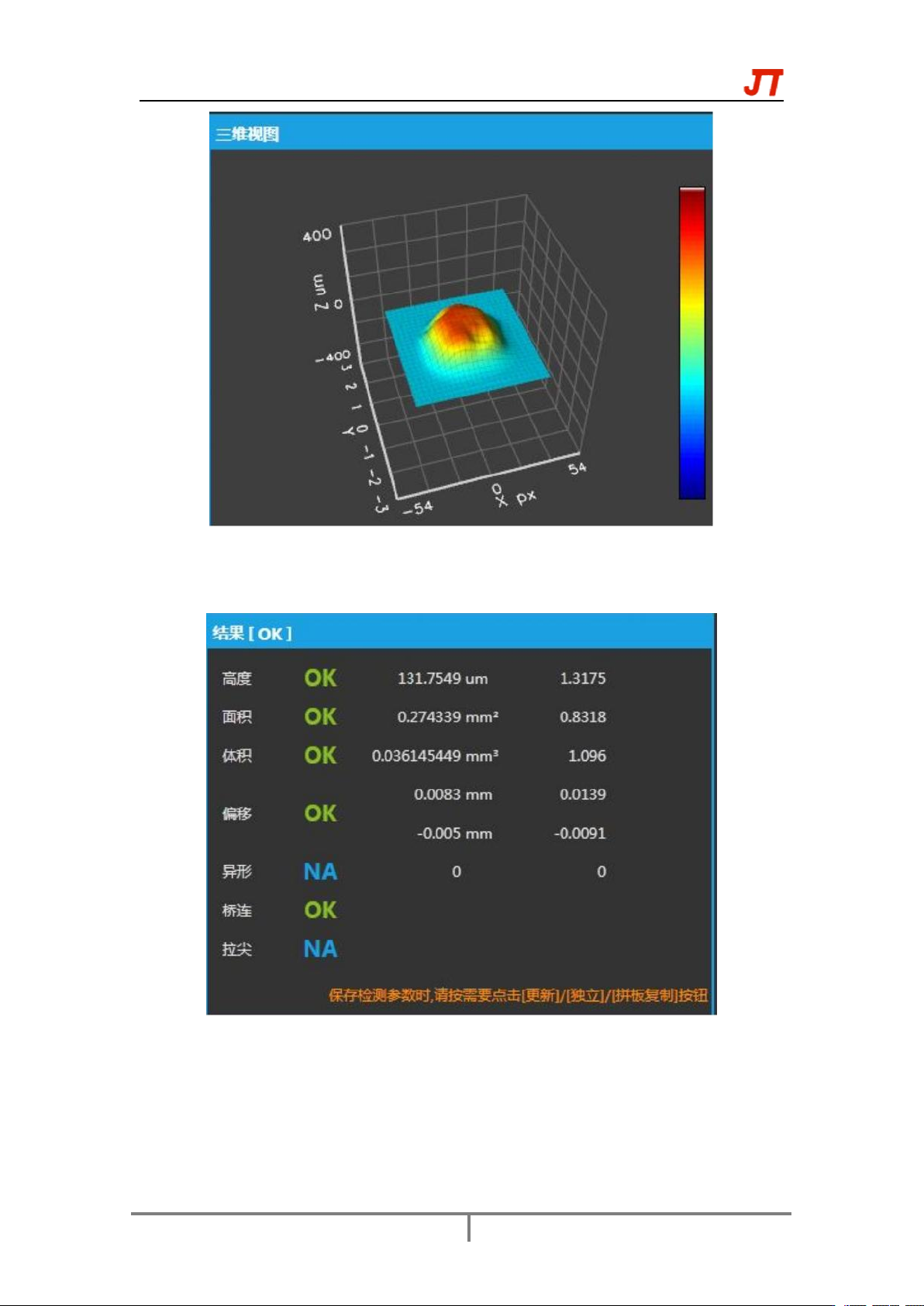

图 3.4.3-8 3D 图像显示
输出结果:
图 3.4.3-9 输出结果
分组
56
操作手册
图 3.4.3-10 分组界面
高度：
面积：
面积区域优化：当有若干锡膏区域时，选区较大的区域作为锡膏印刷有效范围
基于 Gerber 区域判断：使用 2D 的方法统计焊盘区域的锡膏印刷比例，作为面积判断的
依据
体积：
偏移：
桥连：
拉尖：
异形：
分组拓展设置
57
操作手册
图 3.4.3-10 分组拓展参数设置界面
零平面：通常设置 0.3
搜索区域：通常设置 0.3
其它：
锡膏高度：筛选锡膏元素的经验值
羁绊高度：筛选基板元素的经验值
形态学：
3.5 Seq 模式和操作按钮
项
说明
检测 PCB
