56
操作手册
图 3.4.3-10 分组界面
高度：
面积：
面积区域优化：当有若干锡膏区域时，选区较大的区域作为锡膏印刷有效范围
基于 Gerber 区域判断：使用 2D 的方法统计焊盘区域的锡膏印刷比例，作为面积判断的
依据
体积：
偏移：
桥连：
拉尖：
异形：
分组拓展设置
57
操作手册
图 3.4.3-10 分组拓展参数设置界面
零平面：通常设置 0.3
搜索区域：通常设置 0.3
其它：
锡膏高度：筛选锡膏元素的经验值
羁绊高度：筛选基板元素的经验值
形态学：
3.5 Seq 模式和操作按钮
项
说明
检测 PCB

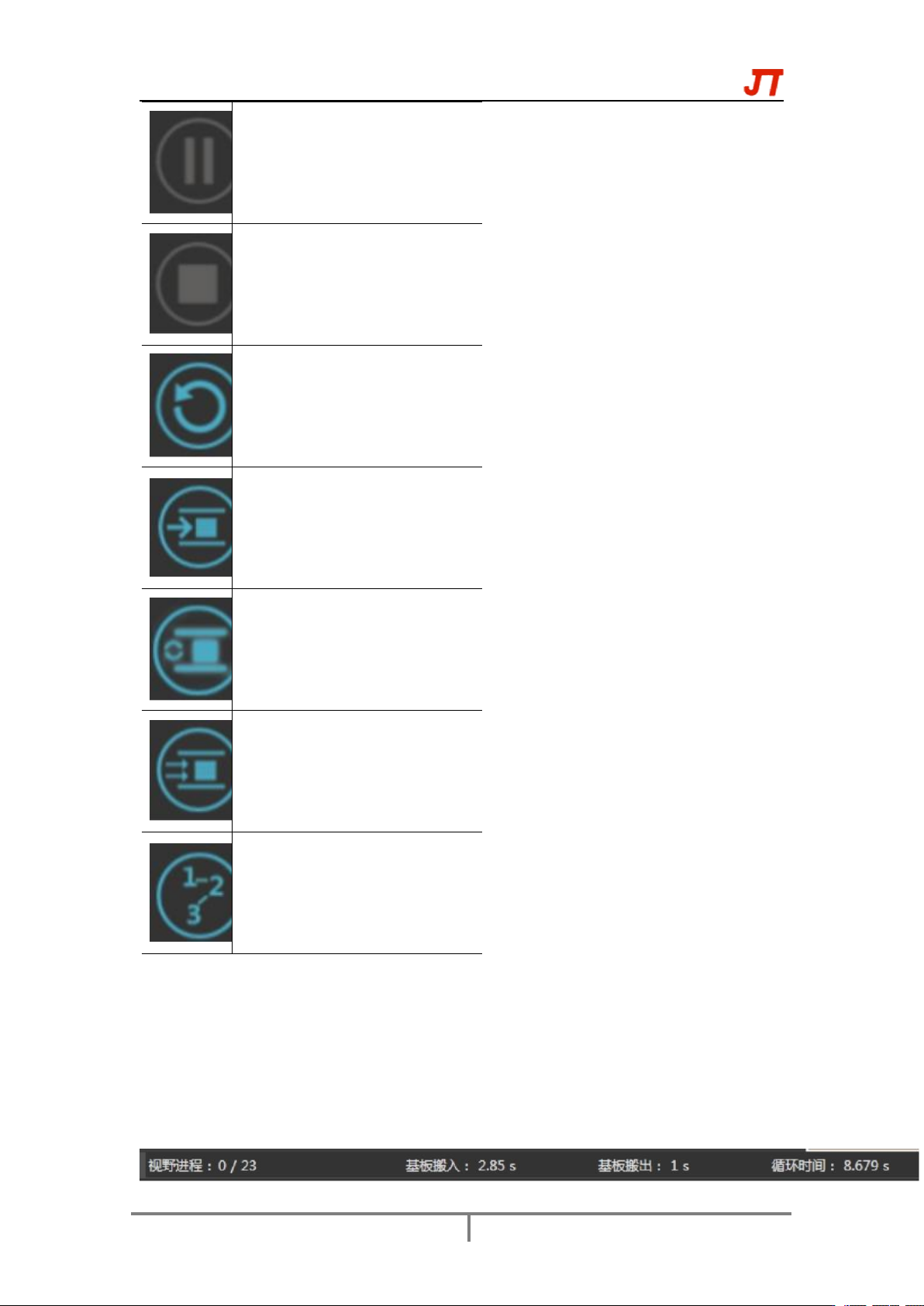

58
操作手册
暂停设备。检测过程中暂停时，
检测完 PCB 后停止
暂停后，点击继续检测
X、Y、Z 轴归零
自动检测模式
不出板，循环测试模式
BYPASS，不检测直接通过
步进模式，每点击一次，检测一
次
3.6 设备状态栏
3.6.1 检测进程
3.6.1-1 检测进程
