6-4 Fast Flexible Placer SM481( L) Administrator’s Guide 示教完两个点后，按下 ” 输入 ” 键就结束初始角度的示教。  <5. 贴装原点 > 领域设定 PCB 的安装原点。此原点定义为从 System 的 PCB Origin 到 PCB 基板贴装原点之间的距离。以设置的坐标为基准设置进行作业的 Board 的基准点。一般定为与 Stopper 距…

6-3

Board

定义

 设置2点以上的PCB基准标

 <示教…> 按钮

有基准点标记数据时变成活性状态。

此按钮执行示教PCB初始角度的功能，单击时依次显示以下画面。

示教PCB的初始角度时，示教PCB上横向平行位置的 2个点，竖向平行位置

的2个点就可以自动计算出PCB的初始角度。

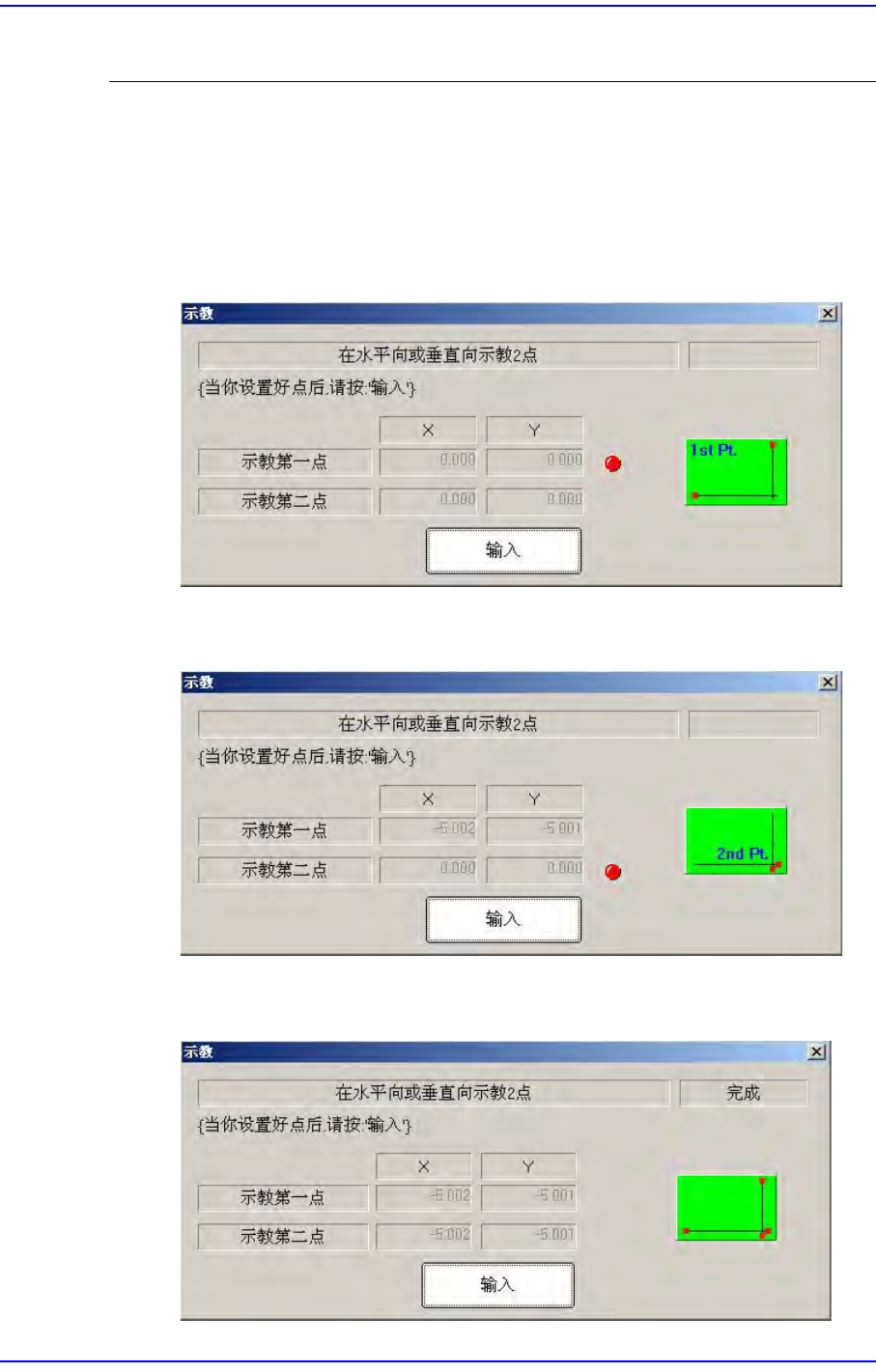

示教PCB上横向，竖向平行位置的2个点中的第一点。示教后，按下” 输入”

键时显示以下画面。

示教PCB上横向，竖向平行位置的2个点中的第二点。示教后，按下” 输入”

键时显示以下画面。

6-4

Fast Flexible Placer SM481(L) Administrator’s Guide

示教完两个点后，按下” 输入”键就结束初始角度的示教。

 <5. 贴装原点> 领域

设定PCB的安装原点。此原点定义为从System的PCB Origin到PCB基板贴装原

点之间的距离。以设置的坐标为基准设置进行作业的Board的基准点。

一般定为与Stopper距离较近的模式。

 <原点X> 编辑框

设定PCB安装原点的X坐标。

 <原点Y> 编辑框

设定PCB安装原点的Y 坐标。在<原点X>或<原点Y>单击光标，再单击<8.

示教>领域的” 移动”或” 得到”按钮时，可以利用在组合框中选择的组合框

6-5

Board

定义

进行贴装原点的示教。

 <6. 示教> 领域

用于回转XY, Z轴驱动电动机在组合框中选择的对象移动到指定的坐标位置或

用于获取当前坐标位置。

 <Light> 按钮

设定识别部品用Fiducial 照相机的照明度。按下此按钮时，显示以下画面。

 组合框

用于回转XY, Z轴驱动电动机选择移动到指定坐标位置的对象或用于选择想

要获取当前坐标的对象。可选择的对象如下。

 基准相机2: 选择基准相机。

 头1 ~ 头10: 选择1号 ~ 10号头。

 <Move> 按钮

组合框中选择的对象移动到指定的坐标位置。此时，在点击 <Move> 按钮之

前应该用鼠标点击跟坐标有关的对象(Place Origin, MoveZ)。

 <Get> 按钮

以组合框中选择的对象为基准获取 XY, Z轴坐标。此时，在点击 <Get> 按钮

之前应该用鼠标点击跟坐标有关的对象(Place Origin, MoveZ)。

 <7. 板的大小> 领域

设定板的尺寸。

 <X> 编辑框
