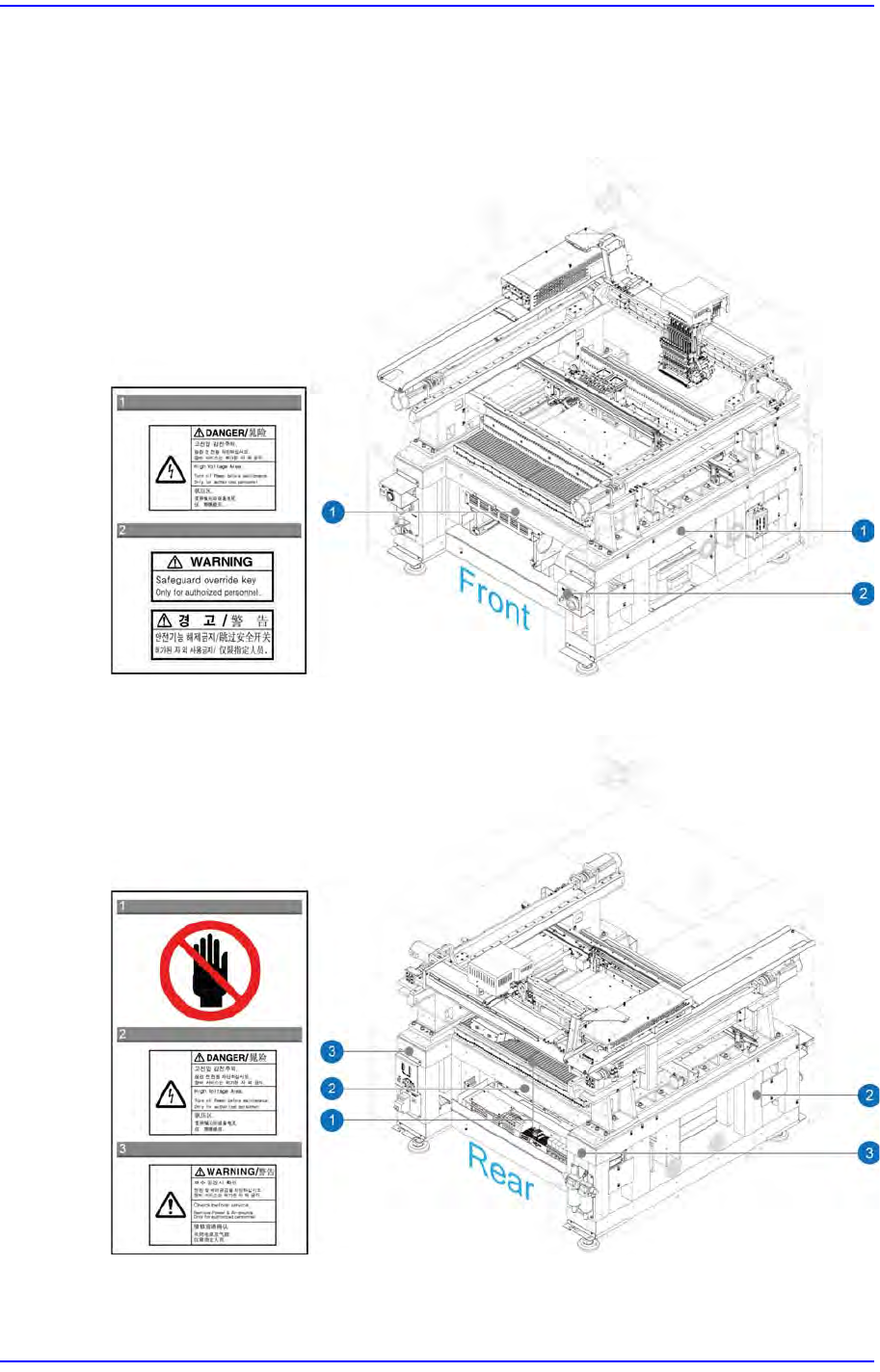

设备内部贴有以下标签
图
1.3
贴附在设备正面内部的安全标签
图
1.4
贴附在设备背面内部的安全标签
Fast Flexible Placer SM481(L) Administrator’s Guide
viii
请不要触摸Head部。
注意触电（禁止接近）
可能受到致命伤害，请务必在维修前切断主
电源开关，可能有残留的电流请注意。
不要删除安全功能。否则可能会发生人命损
失或严重问题。
维修前确认
维修前请除去空气管。
前言
ix
设备的规格
可适用部品的规格
Flying Vision识别系统
以下表格是有关本设备中适用的部品规格的规定，主要适用于一般的部品。
表
1.1
可适用部品的规格
(Vision
识别系统
)
Components
Flying vision
MEGA FOV 16
mm
Chips
0402 ~ □16mm
IC, Connector
□16mm 以下 , Lead Pitch:
0.4 mm 以上
BGA, CSP
□16mm 以下 , Ball Pitch:
0.4mm 以上
Upward vision
MEGA FOV 35
mm
IC, Connector
□16 mm 以下, Lead pitch:
0.3 mm 以上
□32 mm 以下, Lead pitch:
0.4 mm 以上
BGA, CSP
□16 mm 以下, Ball pitch:
0.4 mm 以上
□32 mm 以下, Ball pitch:
0.5 mm 以上
Upward vision
MEGA FOV 45
mm
IC, Connector
□32 mm 以下, Lead pitch:
0.4 mm 以上
□42 mm 以下, Lead pitch:
0.5 mm 以上
BGA, CSP
□16 mm 以下, Ball pitch:
0.4 mm 以上
□32 mm 以下, Ball pitch:
0.5 mm 以上
□42 mm 以下, Ball pitch:
1.0 mm 以上
Maximum Height
Flying vision 10 mm
Upward vision 15 mm
