15-19 系统设置 如果是 Fly Cam ：在 256 值的范围内输 入 Side 照明。 如果是 Fix Cam ：在 4096 值 的范围内输入 Side 照明。 <Back1> / <B ack2> 列 只有选择固定相机的情况时才 被激活。 在最 高值 4096 范围内输入各照明 阶 段的值。 < 计划 / 测验 > 按钮 对 < 选择照相机 > 组合框中选择的 …
15-18
Fast Flexible Placer SM481(L) Administrator’s Guide
15.4. Light Mapping
校正摄像机的照明亮度。为了执行此校正要在 ANC的 1号孔中插入LightFly吸嘴 或
LightFix吸嘴。
注 意 与SM32x, SM411, SM421 设备上使用的Light Mapping用吸嘴
无法互换。 请不要在本设备中使用SM32x, SM411, SM421用吸
嘴。
1: Light Level
领域
<选择照相机> 领域
Selection Control
选择需要进行光线映射的摄像机。
对所有飞行相机反复进行相同的作业。
Light Level 领域
指定照明 Level别亮度。
<Level>列
表示照明的16阶段。
<Side> / <Outer> / <Coaxial> 列
15-19
系统设置
如果是Fly Cam：在 256值的范围内输入Side照明。
如果是Fix Cam：在 4096值的范围内输入Side照明。
<Back1> / <Back2> 列
只有选择固定相机的情况时才被激活。 在最高值4096 范围内输入各照明阶
段的值。
<计划/测验> 按钮
对<选择照相机>组合框中选择的Camera执行Light Level的Test或者自动
Mapping。

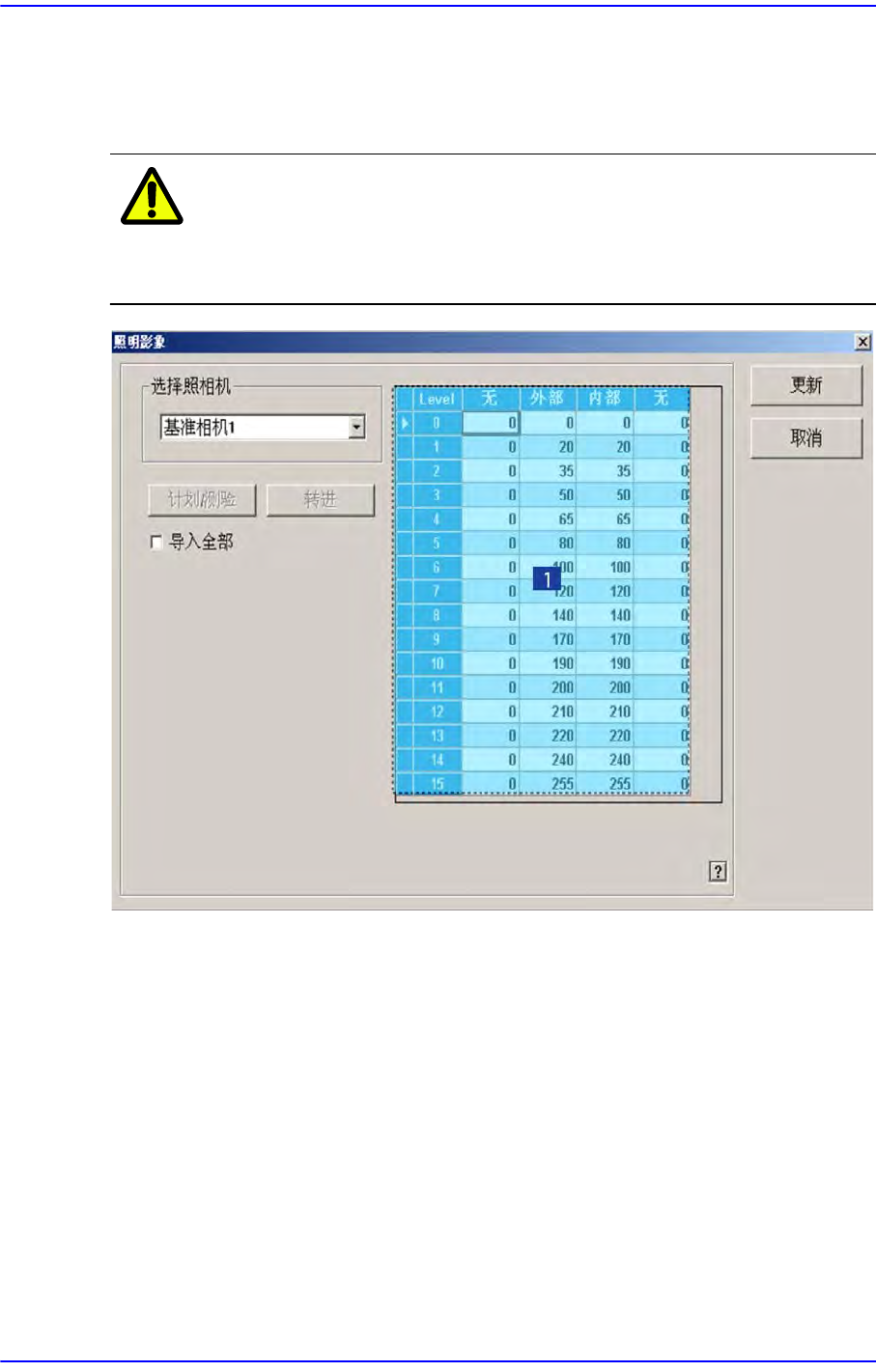

图
15.10 Fiy Camera
被选的情况
15-20
Fast Flexible Placer SM481(L) Administrator’s Guide
图
15.11 Fid Camera
被选的情况
图
15.12 Fix Camera
被选的情况
<1. 测试范围> 领域
