7-10 Fast Flexible Placer SM481( L) Administrator’s Guide 图 7.4 . “ 建立新的元件 / 编辑所选元件 - 公共数据 ” 对话框 < 喂料器 & 吸嘴 > 领域 < 喂料器 > 组合框 选择将供应部品的喂料器形式。 可选择的喂料 器 形式如下。 SM8L: 用 8mm SM 带式喂料器 ( 大型 ) 供应部品。 SM8: 用 8mm …
7-9
元件的登记

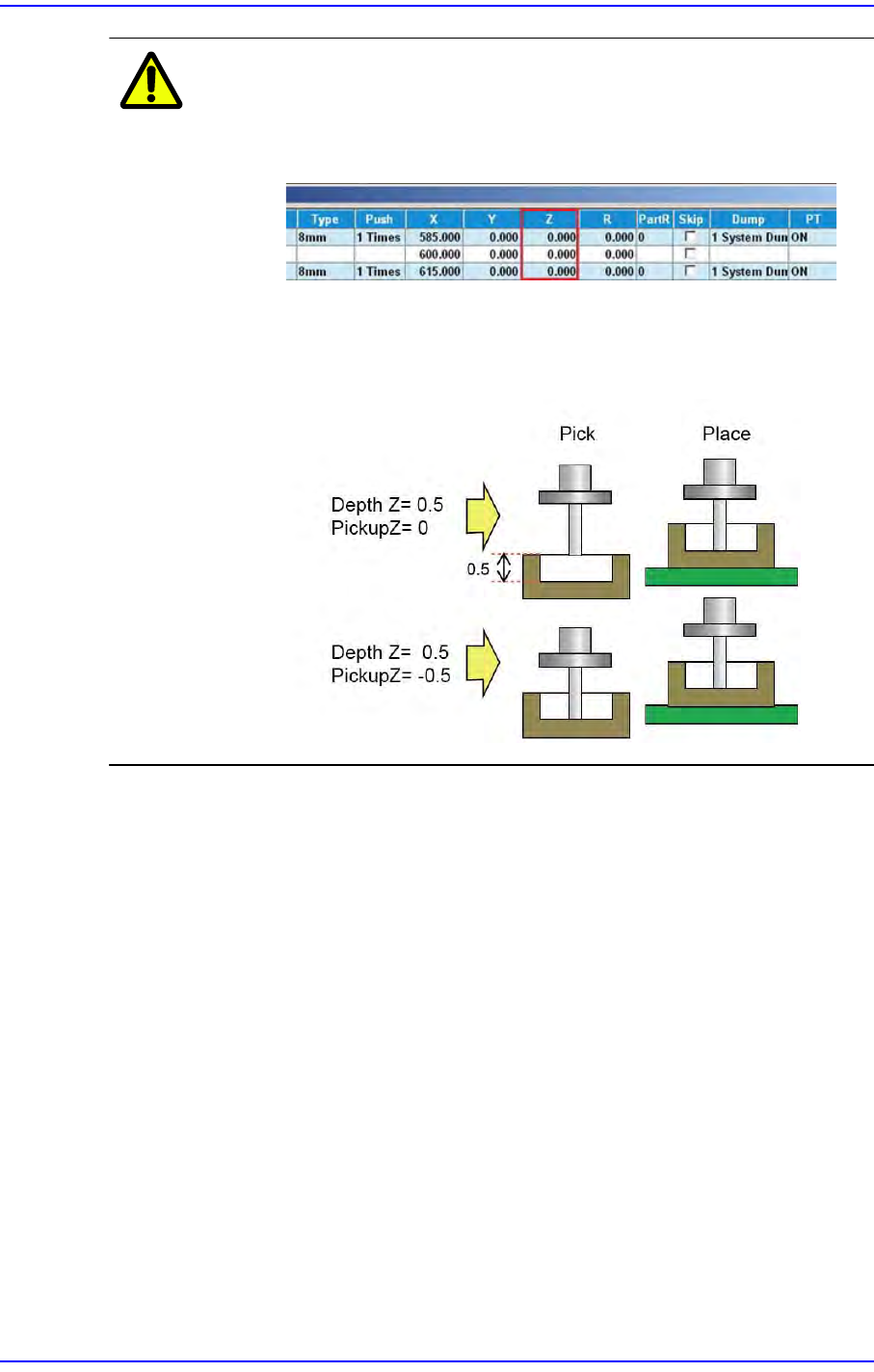

注 意 设定了Z深度(Depth Z)时就会反映到自动吸附高度(Pickup Z)，
因此设定了Depth Z时不要在“供料器底座”对话框以手动方式修
改Pickup Z。
如果是像利用压纹料带(emboss tape)供应的元件一样需要修改
吸附高度的元件，请修改元件的共同参数中的“Pickup Data”。(
请参考“7.1 新部件的登记”中的“Pickup Data”选项卡对话框)
<注册> 按钮
把设定的部品数据添加到PCB的部品清单。
<关闭> 按钮
关闭对话框。
<5.校正 - 视觉校正 (CHIP)> 领域
设定部品的校正数据。 在这个领域，显示在<2. 校正类型>和<3. 封装组>选择
的数据相对应的排列数据的编辑画面。
<3. 封装组>中选择数据不同，显示不同的画面。 详细事项请参照 “7.1.2 ~ 7.1.8”
节。
<公共数据> 按钮

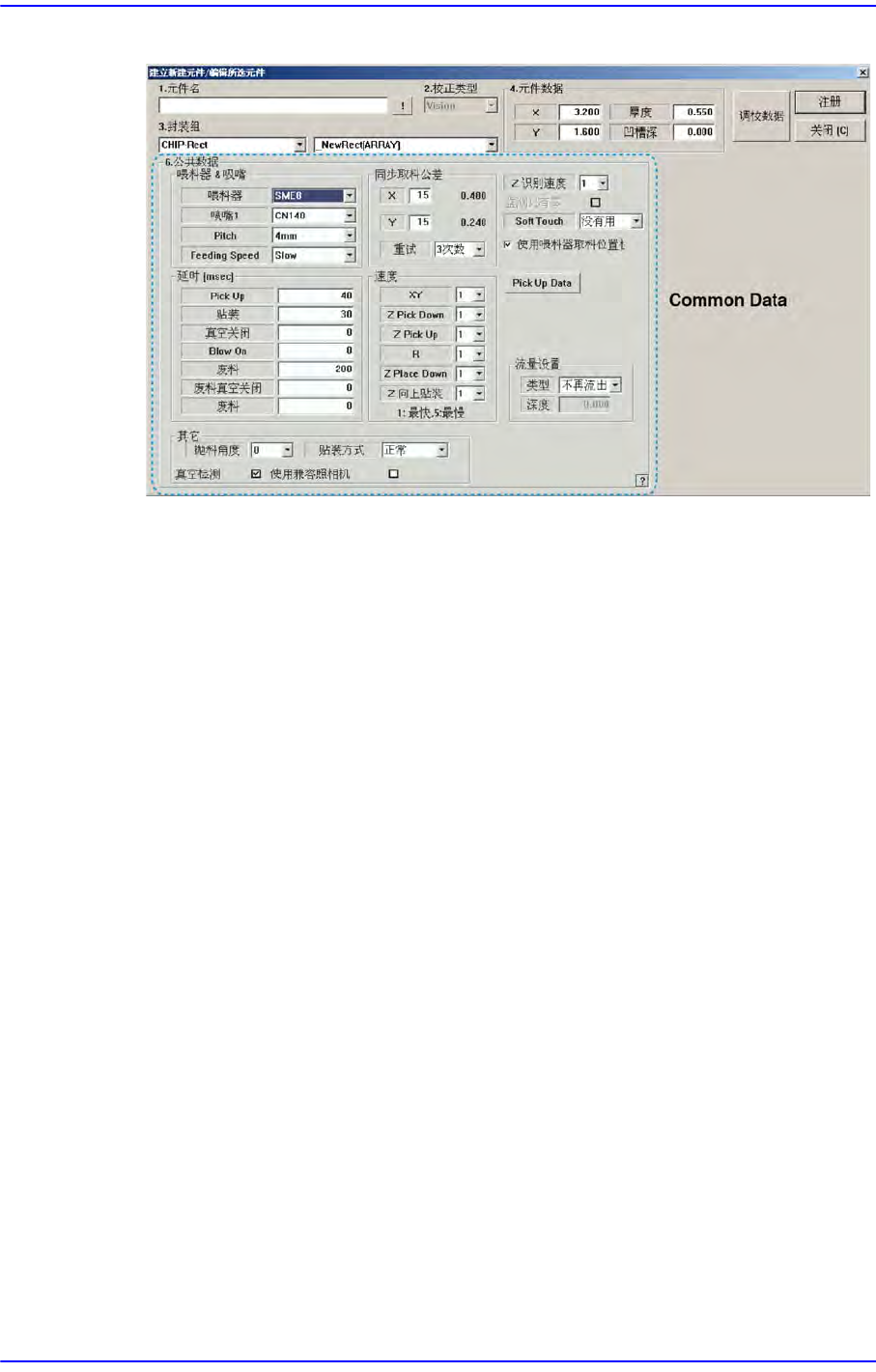

设定与设备连贯的部品数据。按下此按钮时显示以下的对话框，同时按钮的名
称也变更为 “校正数据”。“校正数据” 按钮显示表达排列数据的画面。
7-10
Fast Flexible Placer SM481(L) Administrator’s Guide
图
7.4 . “
建立新的元件
/
编辑所选元件
-
公共数据
”
对话框
<喂料器&吸嘴 > 领域
<喂料器> 组合框
选择将供应部品的喂料器形式。可选择的喂料器
形式如下。
SM8L: 用8mm SM带式喂料器(大型)供应部品。
SM8: 用8mm SM带式喂料器供应部品。
SM12: 用12mm SM带式喂料器供应部品。
SM16: 用16mm SM带式喂料器供应部品。
SM24: 用24mm SM带式喂料器供应部品。
SM32: 用32mm SM带式喂料器供应部品。
SM44: 用44mm SM带式喂料器供应部品。
SM56: 用56mm SM带式喂料器供应部品。
SM72: 带式: 用 72mm SM带式喂料器供应部品。
SME8: 利用8mm SM电动型带式喂料器(Tape Feeder)供应。
SME12: 利用12mm SM电动型带式喂料器(Tape Feeder)供应。
SME16: 利用16mm SM电动型带式喂料器(Tape Feeder)供应。
SME24: 利用24mm SM电动型带式喂料器(Tape Feeder)供应。
SME32: 利用32mm SM电动型带式喂料器(Tape Feeder)供应。
SME44: 利用44mm SM电动型带式喂料器(Tape Feeder)供应。
SME56: 利用56mm SM电动型带式喂料器(Tape Feeder)供应。
7-11
元件的登记
SME72: 利用72mm SM电动型带式喂料器(Tape Feeder)供应。
SME8_AL: 利用8mm SM电动型Auto Loading 带式喂料器(Tape Feeder)
供应。
Slim1(Stick): 用Slim1 Stick喂料器供应部品。
Slim2(Stick): 用Slim2 Stick喂料器供应部品。
Stick Feeder: 用Stick喂料器供应部品。
Tray Feeder: 用Tray喂料器供应部品。
备注 针对同一元件混用气动供料器与电动供料器时，必须安装IT
System S/W。
<吸嘴1> 组合框
表示吸着部品的主吸嘴。吸着吸嘴的种类如下。
(CN04-S, CN020, CN030, CN040, CN065, CN140, CN220, CN400,
CN400N, CN750, CN110, Usmall2, Umedium1, Umedium2, Umedium3,
ULarge1, ULarge2, ULarge3, SpLarge1, SpLarge2, SpLarge3, ML150,
SPSmall1, SPSmall2, SPSmall3, MS150, CNT20, CNT0, Light Fix, Light
Fly)
<间距>组合框
只适用于电动型带式喂料器 (Tape Feeder)。选择<喂料器>组合框中所选
定的带式喂料器的节距。
<Splicing Skip> 编辑框
Splicing Check传感器检测到Splicing时，将按照此处设定的数量忽略元
件后才开始供应元件。
<Feeding Speed> 组合框
设置元器件的供应速度。对于需要调整元器件供应速度的元器件，请选
择慢速(Slow)或最慢速(Slowest)。供应速度不妥当时，可能会造成吸附
错误。
正常(Normal)：以正常速度供应元器件。
慢速(Slow)：以稍低于正常速度的速度供应元器件。
最慢速(Slowest)：以最低速度供应元器件。
<Y Offset> 编辑框
把SME 8mm或SME 8mm Large电动式Tape Feeder供料器设定为4mm间
距后供应元件时，如果元件的Y尺寸为2.2mm以上，拾取元件时可能与
料带导件干涉。
