14-49 Machine Calibration 7. 此时输入所要适用的 R 轴 < 当前位置 > 值并进行升级。 8. 同样地测定 Head 2 ~ Head 10 。 9. 完成对 Gantry1 的校正后在 <Gantry> 组合框中选择 ’Gantry2’ 以相同的方法执行 校正。 10. 校正结果适用 在设备时点击 < 更新 > 按钮。
14-48
Fast Flexible Placer SM481(L) Administrator’s Guide

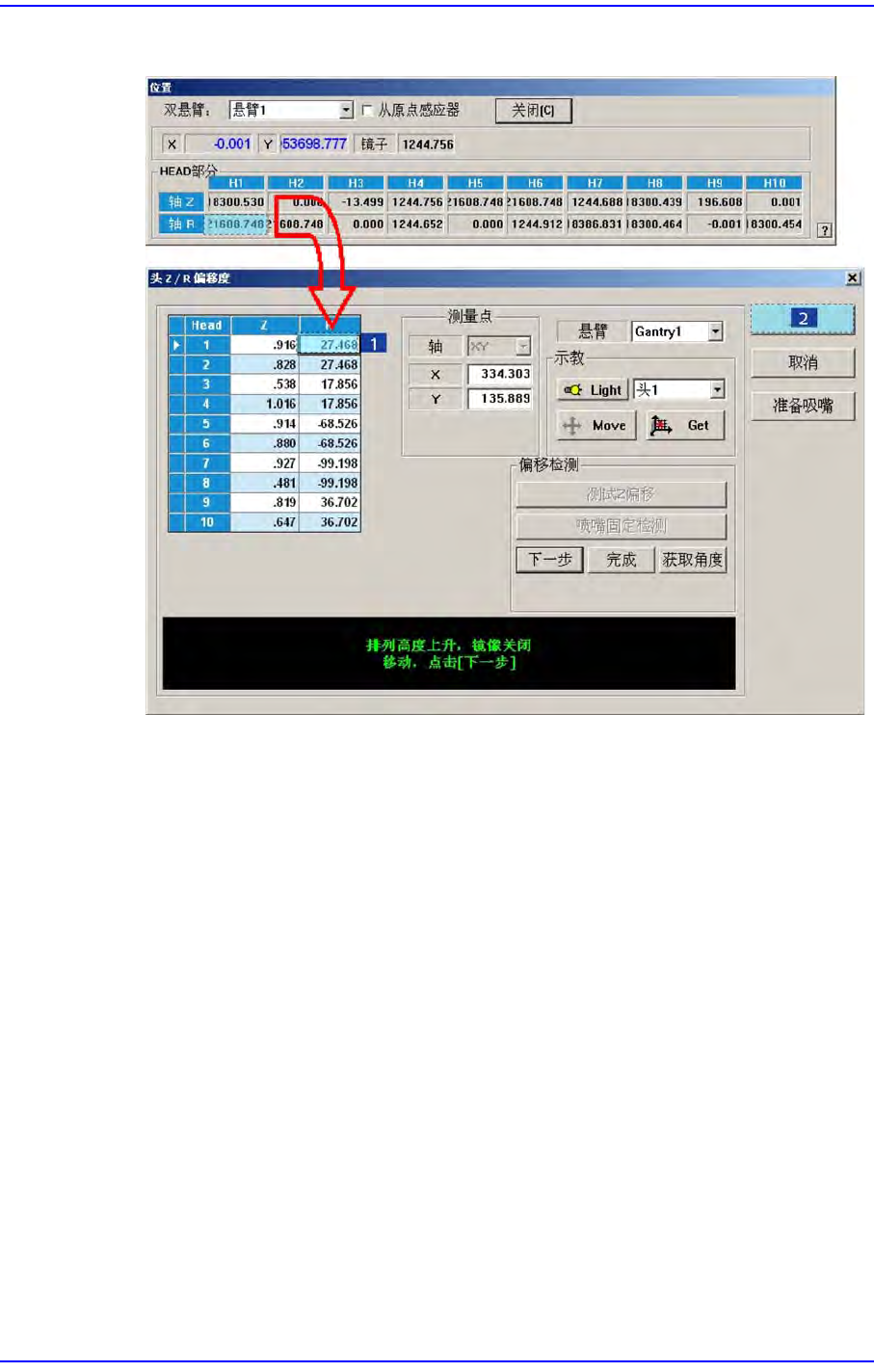

5. 打开<当前位置>窗口。
6. 利用示教盒使吸嘴座形状成'( )'，R轴方向旋转转轴。 此时，机械连动的磁头.吸
嘴座朝相同方向。
即如上图所示利用齿垢1~2号，3~4号，5~6号，7~8号，9~10号磁头器具上应组
装为相同的组装方向。
14-49
Machine Calibration
7. 此时输入所要适用的R轴<当前位置>值并进行升级。
8. 同样地测定Head 2 ~ Head 10 。
9. 完成对Gantry1的校正后在<Gantry> 组合框中选择’Gantry2’以相同的方法执行
校正。
10. 校正结果适用在设备时点击<更新>按钮。
14-50
Fast Flexible Placer SM481(L) Administrator’s Guide
14.3.7.3. Light [F8]
校正飞行相机和固定相机的照明亮度。详细事项请参照 “13.4. Light Mapping”
注 意 与SM32x设备上使用的Light Mapping用吸嘴无法互换。请不要
在本设备中使用SM32x用吸嘴。
