8-5 供应装置的设置 备 注 有关部品的供应角度和吸着角度 的定义 供应角度 ( 作为使用者时 ): 供应角度以给喂料器供应部品的 角度为准。 不管喂料器安装在前 面还是后面， 是把部品装在喂料器时的角度 。 <SK> 列 该 Slot 上装有带式喂料器时， 选择装在带式喂料器的部品的 吸着与否 需要吸着时， 要保持选择框未检查的状态 ， 不要吸着时， 要确认选择框。 <Dump> 列 该 Slot 上…
8-4
Fast Flexible Placer SM481(L) Administrator’s Guide

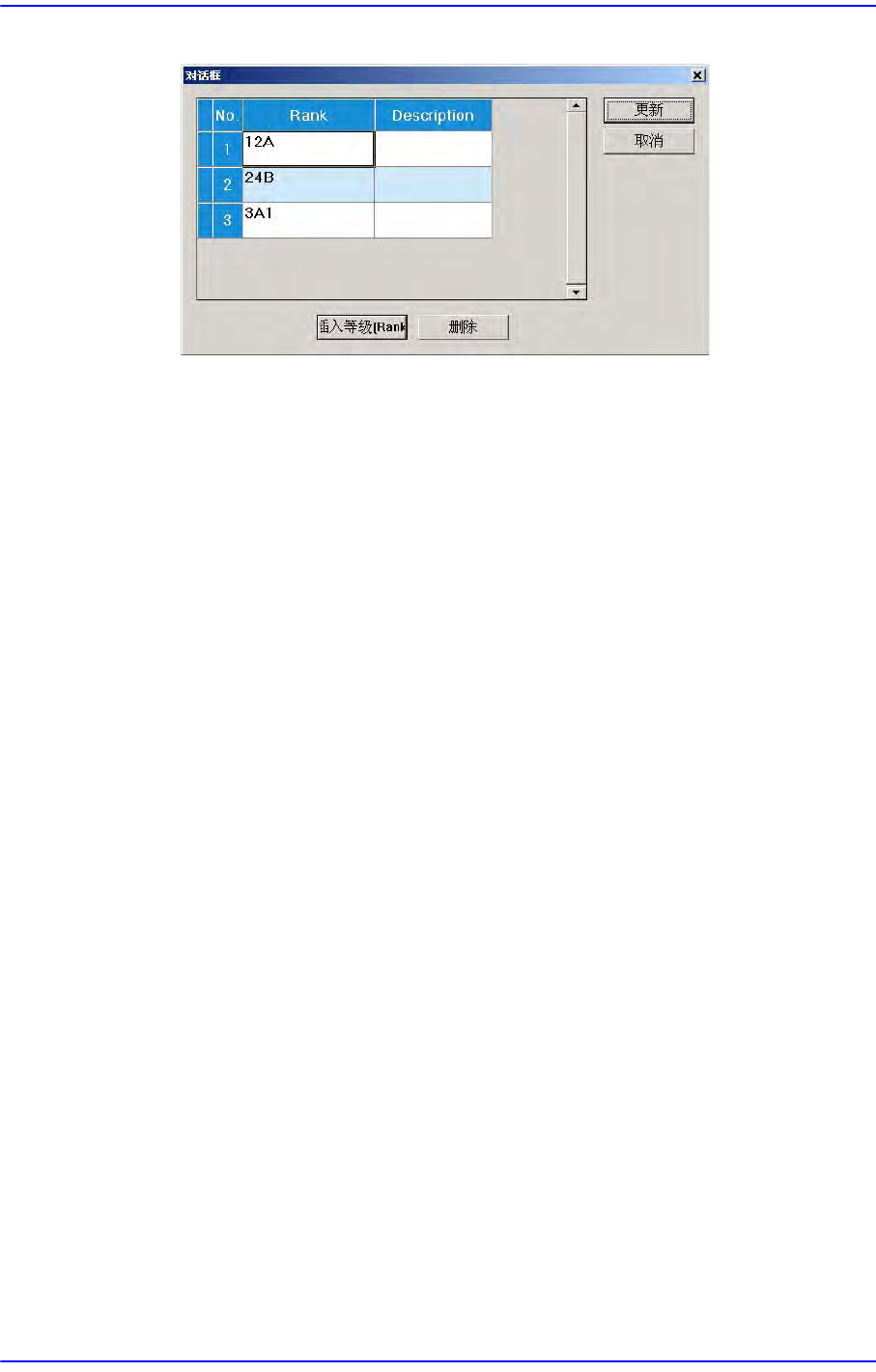

图
8.5 Rank
：
Rank
对话窗口
<Push> 列
该Slot上装有带式喂料器时， 选择部件的Tape前进1Pitch所需要的汽缸动作
次数。
<X> 列
该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的 X轴方向的
位置。
<Y> 列
该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的 Y轴方向的
位置。
<Z> 列
该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的 Z轴方向的
位置。
<R> 列
该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的 R轴的位置
（Head的旋转角度）。
部件吸附前，头部旋转设定角度后进行部件吸附。
例如为吸附连接器使用特殊四角吸嘴时，吸嘴的长方向与部件的长方向一致
才能正常吸附部件。
但是如果吸嘴设置成垂直方向长、部件设置成横向长，很显然在吸附部件前
90度旋转吸嘴的角度进行吸附才能正常吸附相应部件。
此时，为设置吸附时的旋转角度而使用。
<PartR> 列
该Slot上装有带式喂料器时，设定装在带式喂料器的部品的贴装角度。
8-5
供应装置的设置

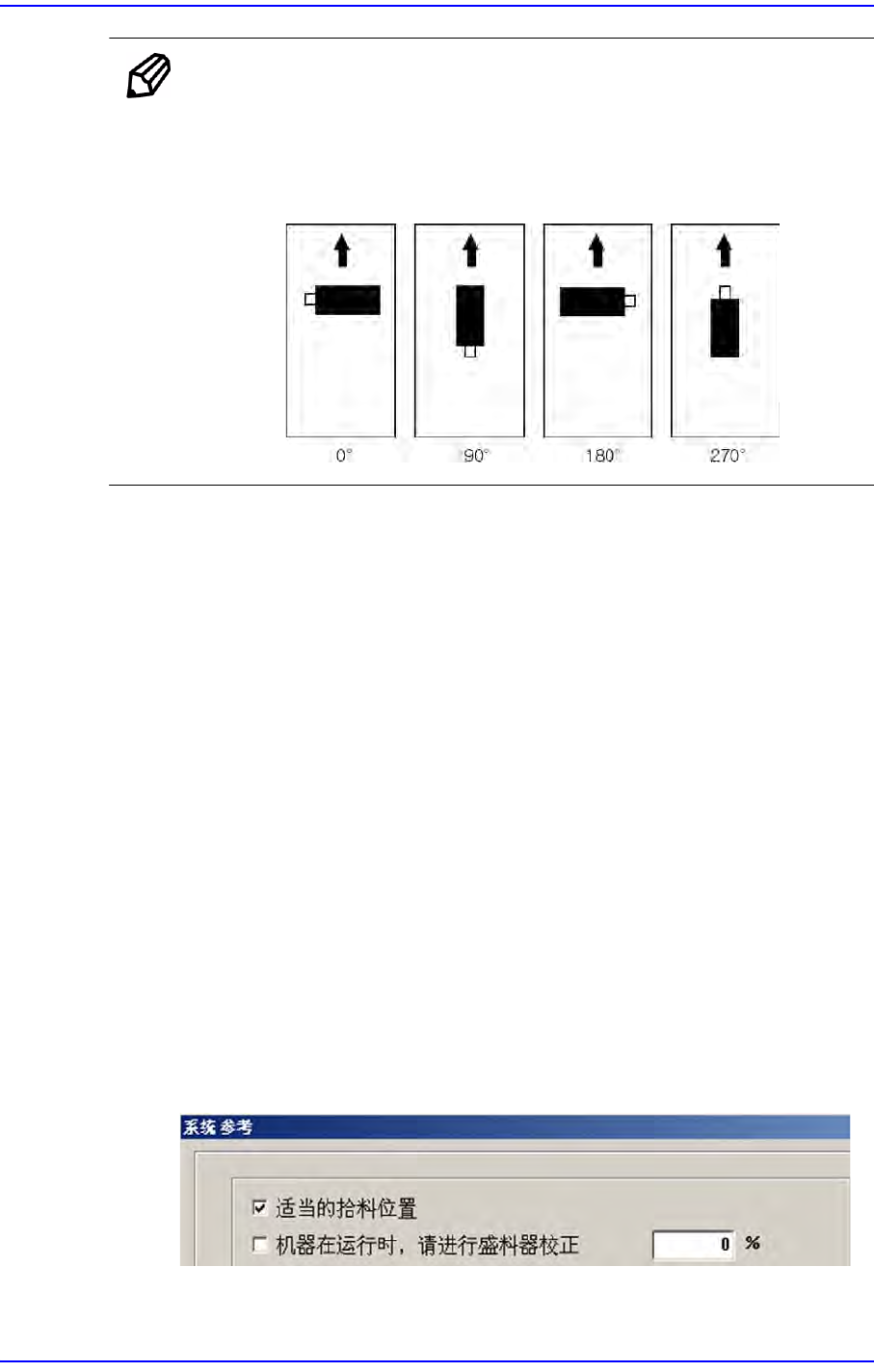

备 注 有关部品的供应角度和吸着角度的定义
供应角度 (作为使用者时):
供应角度以给喂料器供应部品的角度为准。不管喂料器安装在前
面还是后面，是把部品装在喂料器时的角度。
<SK> 列
该Slot上装有带式喂料器时，选择装在带式喂料器的部品的吸着与否
需要吸着时，要保持选择框未检查的状态，不要吸着时，要确认选择框。
<Dump> 列
该Slot上装有带式喂料器时，选择安装在带式喂料器部品废料盒可选择的废
料盒如下。
系统废料盒: 作为设定在系统的废料盒，它安装在设备的传送装置前面。
用户自定义废料盒: 作为使用者设定在系统的废料盒，在系统设定其位
置。
<PT> 列
Pocket Teach是对已发生吸附故障的部件重启操作时利用Pocket Teach功能
示教吸附点执行吸附的功能。
吸附通过相应Feeder供应的部件时, 选择能否使用Pocket Teach功能 。 (ON:
使用, OFF:不使用 )
为实际适用Pocket Teach，应 在 System Setup菜单设置Preference辅助菜单的
Pocket Teach选项。
8-6
Fast Flexible Placer SM481(L) Administrator’s Guide
备注 在作业过程中使用该功能时可以提高该喂料器的吸附成功率，但
Pocket示教的执行需要花费时间，也可能在吸附点(Pickup
Point)坐标被补正后无法同时吸附。
不管当前<Result>列的设定结果而重新打开PCB文件时，利用
PCB文件所登记的元件数据中“盛料器校正”相关参数的设定值
让<Result>列的设定值初始化。
在自动运转过程中通过Adaptive Pick-up补正的吸附点可以反映
在“喂料器基座”选项卡对话窗口上，却不会反映通过“Pocket示
教”功能补正的吸附点。
<单位> 领域
选择所要编辑的 Feeder Base Unit。 ,按钮用于选择Feeder Base。
1 -Front Feeder Base(前面Feeder Base), 2-Rear Feeder Base (后面Feeder Base)
<示教> 领域
用于旋转XY轴驱动电动机把选定的对象移动指定的坐标位置或用于获取已选
对象的当前坐标。
组合框
用于旋转XY轴驱动电动机选择要移动到指定坐标位置的对象或用于选择所
要获取当前坐标的对象。可选择的对象如下。
基准相机(Option): 选择基准AAAA
头1 ~ 头10: 选择1号 ~ 10号头。
<Move> 按钮
组合框中选择的对象移动到指定的坐标位置。 运行 “Move”之前，先要用鼠
标单击需要移动的位置的坐标值对应的Grid 领域 (Tape Feeder的吸附点坐标
)。
<Get> 按钮
以组合框中选择的对象为基准获取X, Y坐标。 运行 “Get”之前，先要用鼠标
单击需要移动的位置的坐标值对应的Grid 领域 (Tape Feeder的吸附点坐标
)。
<站位移动/喂料器移动> 按钮
选择Slot别移动所选Device还是设置Tape Feeder的Slot别移动所选Device。
每次点击此按钮时轮着设定 “站位移动 ”和 “
Feeder Move”。
站位移动 时
