7-53 元件的登记 0~1000 点。 <Gap X/Y , Corner X/Y> 编辑框 不精确地识别角部 (corner) 境界。 <Use flip check> 按钮 检查元件的倒置情况。 详细内容请参阅 "7.1.2.4. TR 部品的数据设 定 " 。
7-52
Fast Flexible Placer SM481(L) Administrator’s Guide
<Top Left> 复选框
元器件左侧上端的角部是亮色圆角时，圈选该复选框。
< Top Right> 复选框
元器件右侧上端的角部是亮色圆角时，圈选该复选框。
<Bottom Left> 复选框
元器件左侧下端的角部是亮色圆角时，圈选该复选框。
<Bottom Right> 复选框
元器件右侧下端的角部是亮色圆角时，圈选该复选框。

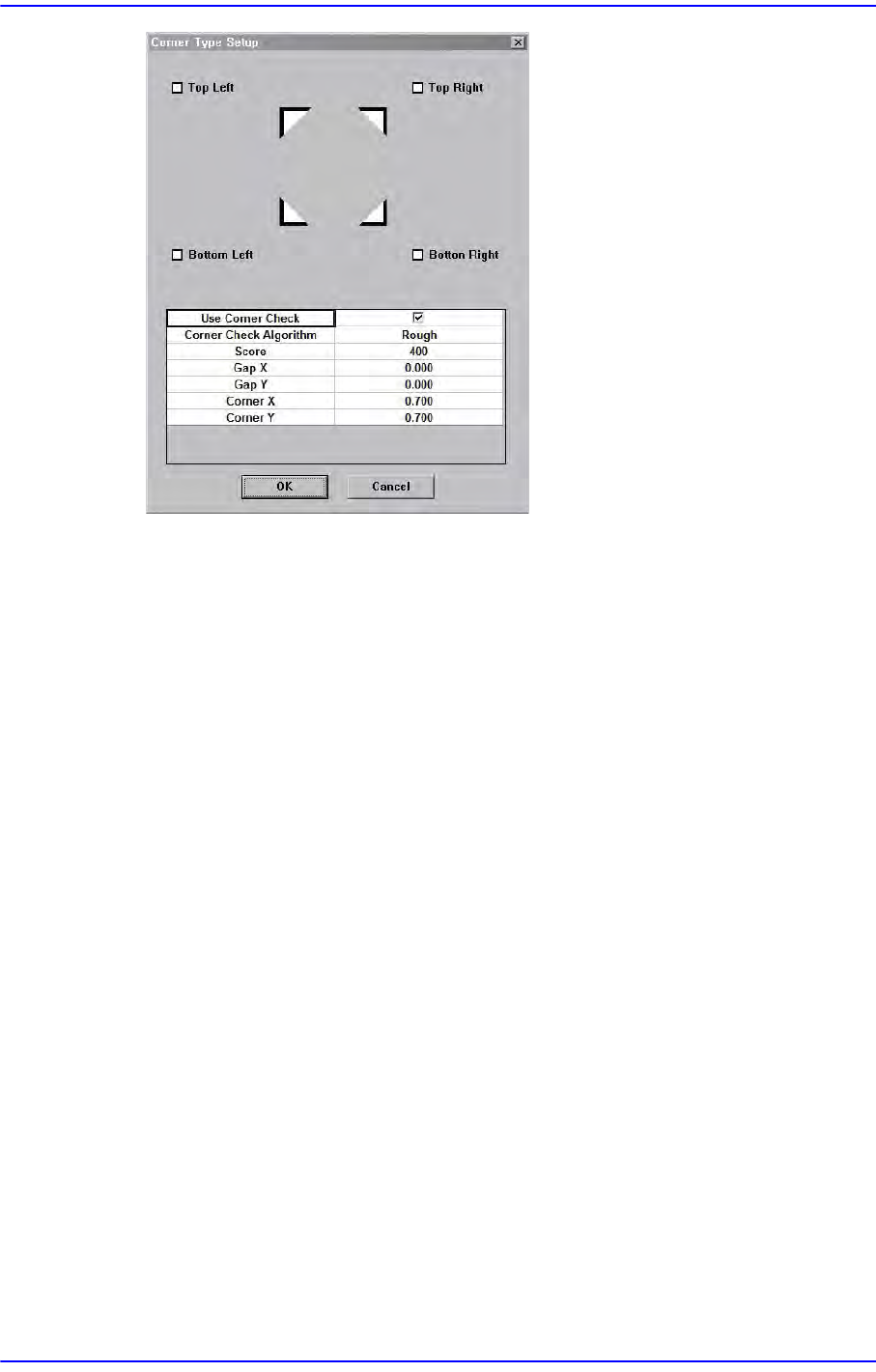

<Use Corner Check> 复选框
需要使用<角的检测能力>角部检查算法时，请圈选该复选框。
<Corner Check Algorithm> 组合框
选择进行检查角部时所使用的视觉算法。
Fine
精密地识别角部的界线。建议使用该方式。
Rough
不检查角部界线的数值。不建议使用该方式。
<Score> 编辑框
选择<角的检测能力>校验框时被激活。
识别部件形象时，识别的部件形象与<类型设置 >组合框中选定的Vision
algorism数据吻合程度的数值化表示称作“score”。此 “score”取值范围在
7-53
元件的登记
0~1000点。
<Gap X/Y, Corner X/Y> 编辑框

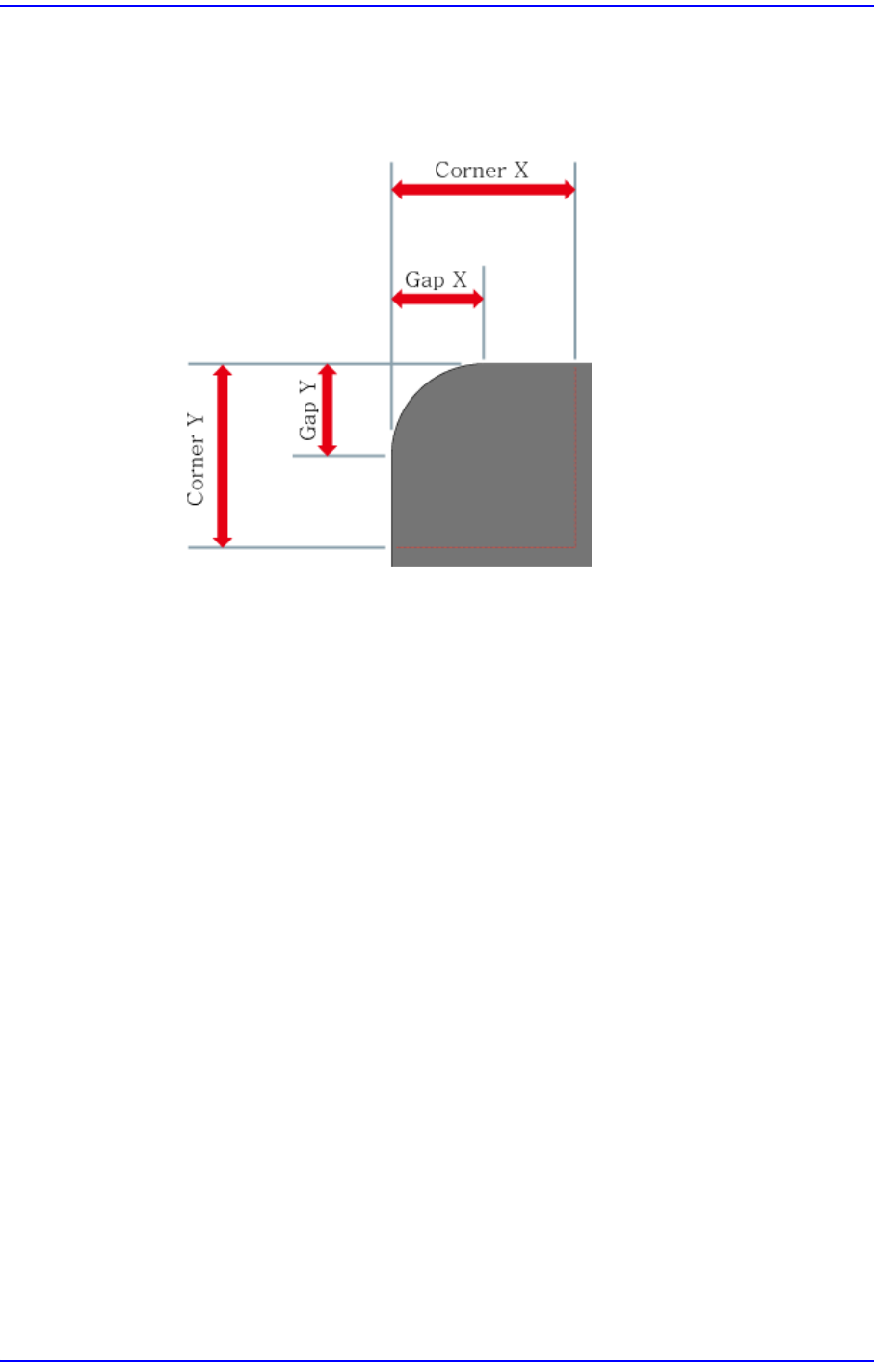

不精确地识别角部(corner)境界。
<Use flip check> 按钮
检查元件的倒置情况。详细内容请参阅"7.1.2.4. TR 部品的数据设定"。
7-54
Fast Flexible Placer SM481(L) Administrator’s Guide
7.1.3. IC 部品的数据设定
7.1.3.1. SOP /SOJ/SOP2/SOJ2部品的数据设定
设定有关SOP部品排列数据。

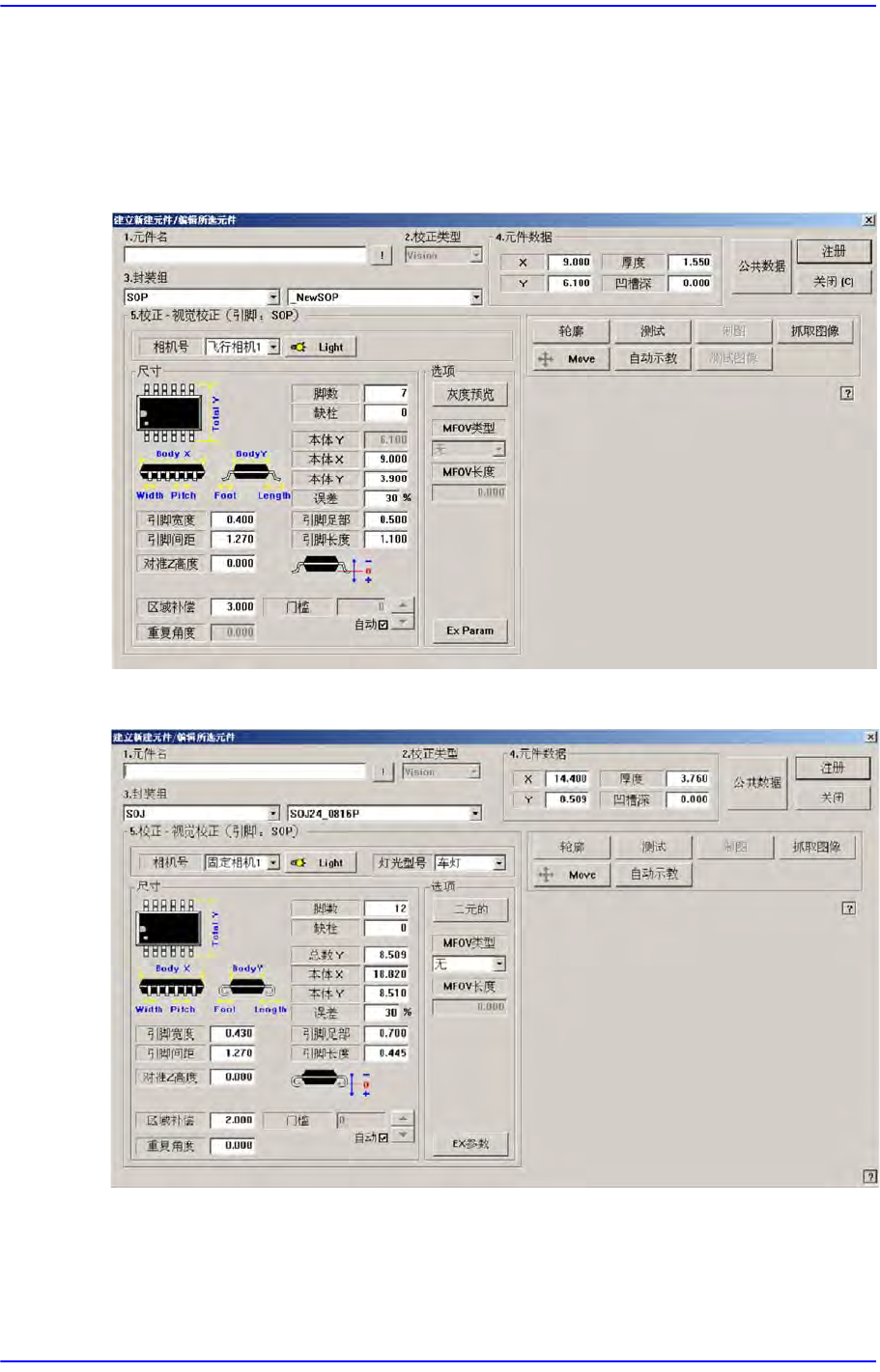

图
7.18 “
封装组
= SOP”
时的对话框
图
7.19 “
封装组
= SOJ”
时的对话框
