6-28
Fast Flexible Placer SM481(L) Administrator’s Guide
图

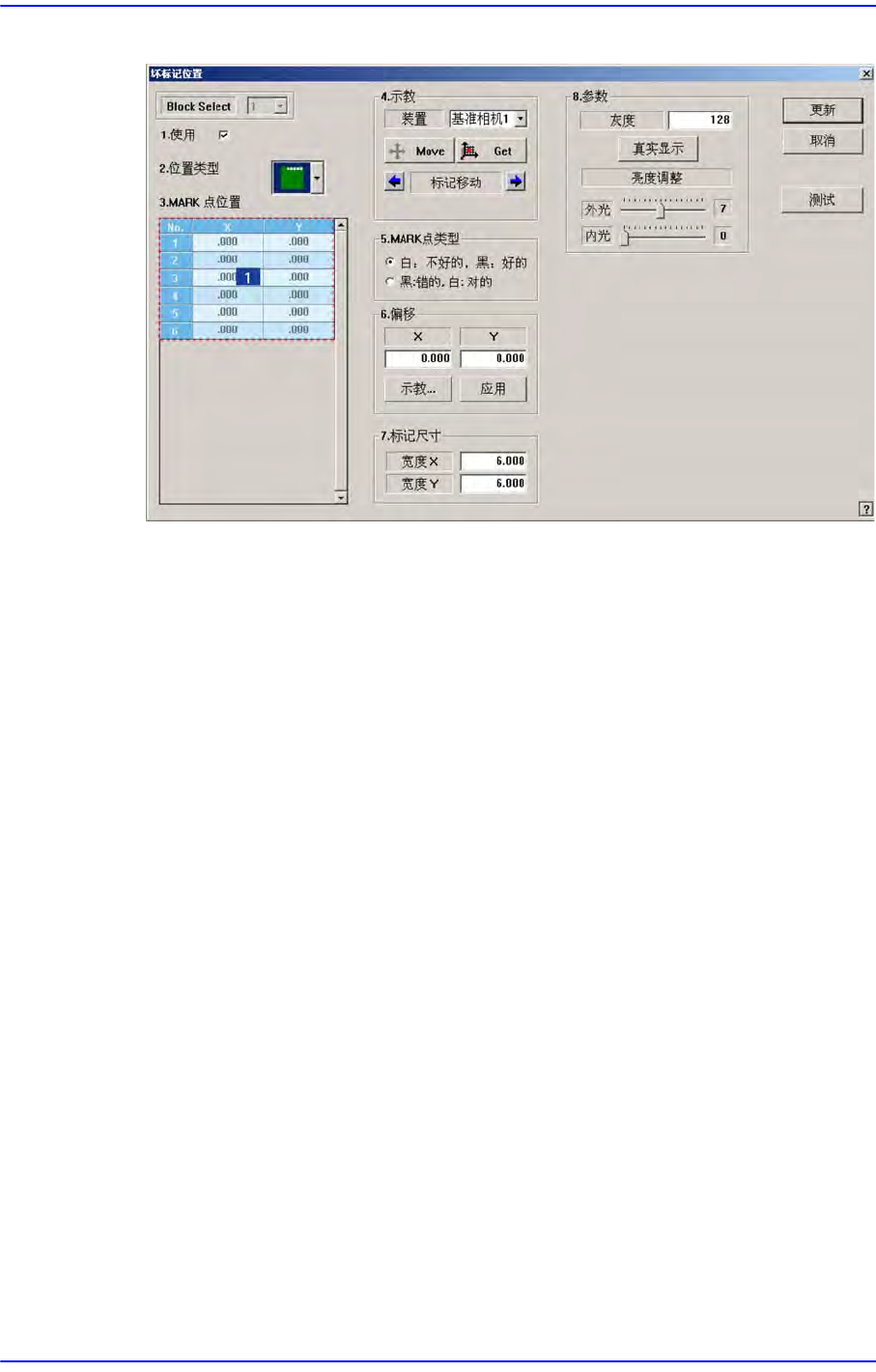

6.7 “
坏标记位置
”
对话框
(
位置形式为
”Array”
的状态
)
1: Grid
领域
<No> 列
坏标记数据的序列编号。
<X> 列
Bad Mark的X 坐标。
<Y> 列
Bad Mark的Y 坐标
Bad Mark的Y 坐标<4. 示教> 领域
用于旋转XY轴驱动电动机把基准相机移动到指定的坐标位置或用于获取, 基准
相机的当前坐标值。
<装置> 组合框
使XY轴电动机的驱动轴旋转，把Head Assembly移动或获得选定Device的
当前坐标值时选择的装置。 可选择的装置如下;
基准相机2: 选择基准相机。
<Move> 按钮
<装置>组合框中选择的对象移动到指定的坐标位置。运行“Move”按钮之
前，先要用鼠标单击需要移动的位置的坐标值对应的Grid 领域 (Bad Mark的
坐标)。
<Get> 按钮
以<装置> 组合框中选择的对象为基准获取 X,Y 坐标。运行“Get”按钮之前，
6-29
Board
定义
先要用鼠标单击需要取得的位置对应的Grid 领域 (Bad Mark的坐标)。
<5. MARK点类型> 领域
选择坏标记的颜色。可选择的坏标记的颜色如下。
黑色: 标记比周边暗的情况。
白色: 标记比周边亮的情况。
<6. 偏移> 领域
它在自动设定各Bad Mark之间的偏移量值时使用。
<X> 编辑框
设定X轴向偏移量。
<Y> 编辑框
设定Y轴向偏移量。
<示教> 按钮
示教Bad Mark偏移。 此按钮示教 Bad Mark的偏移量。按下此按钮时依次显
示以下画面。

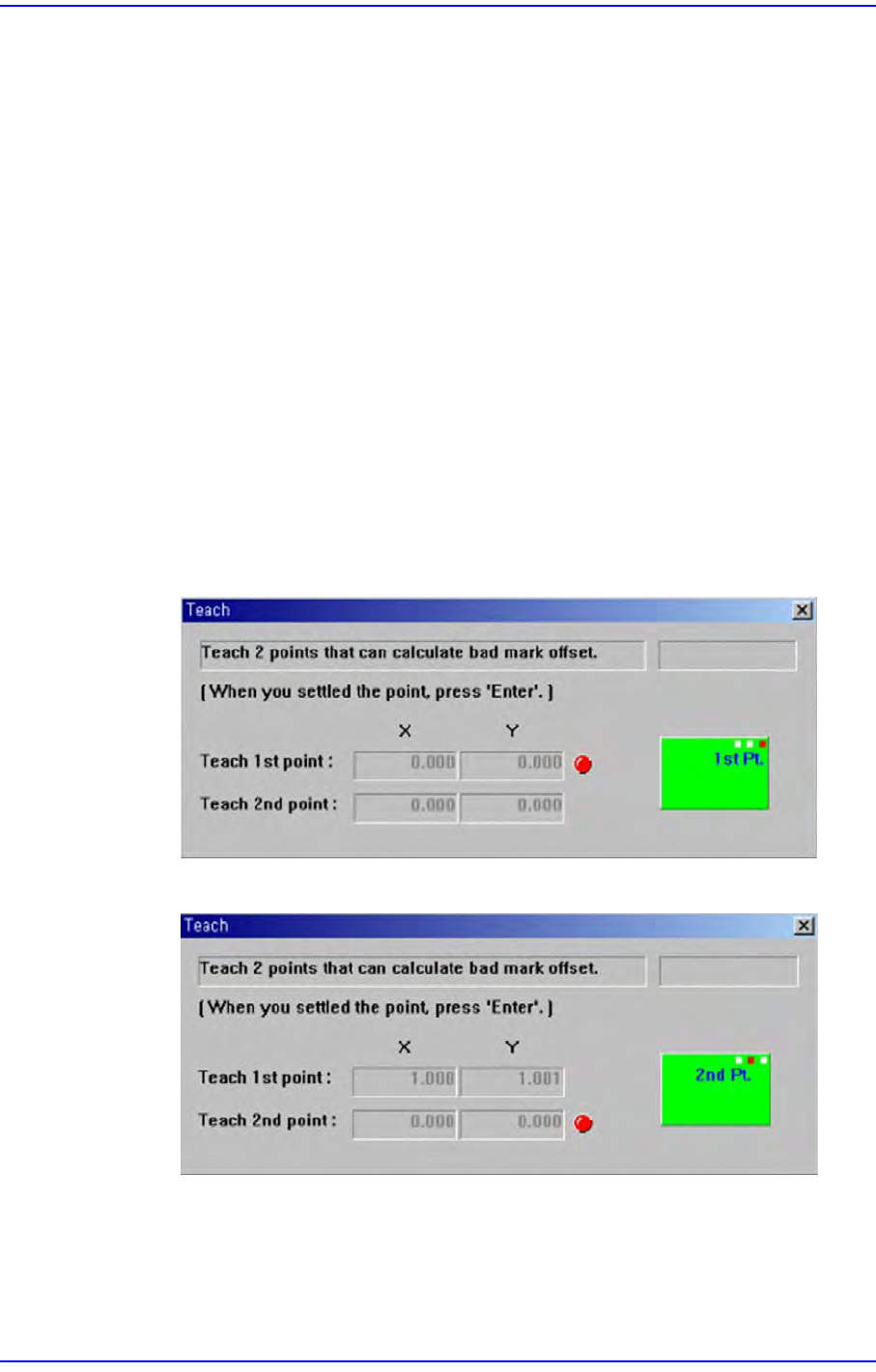

示教第1个坏标记的位置。示教完后按下” 输入”键时，显示以下画面。
示教临近的坏标记的位置。示教完后按下”输入”键时，显示以下画面。
6-30
Fast Flexible Placer SM481(L) Administrator’s Guide

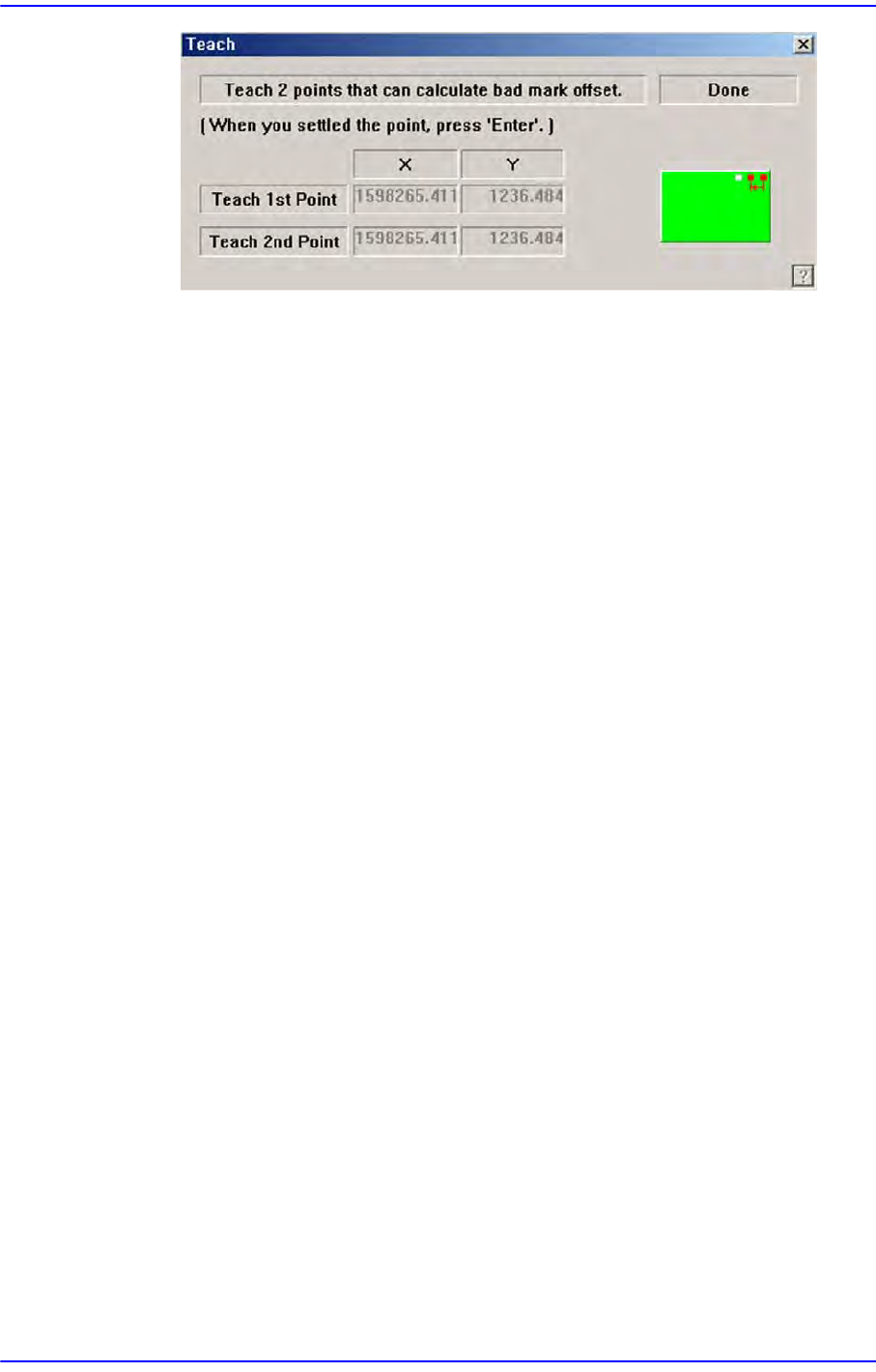

按下”输入”键时，结束坏标记的偏移量示教。
<应用> 按钮
利用在此领域设定的偏移量值，自动生成坏标记的位置数据。
<7. Mark点大小> 领域
设定需检查坏标记的领域。它的主要使用目的为在一些特殊的PCB的周围有类
似标记的形状而防碍识别时，限定其检查范围。
<宽度X> 编辑框
设定X 轴的方向的检查范围。一般设定为 6 mm。
<宽度Y> 编辑框
设定Y 轴的方向的检查范围。一般设定为 6 mm。
<8. 参数> 领域
<门槛> 编辑框
通过’SMVision’窗口显示的影象由各个像素构成。各个像素因显示亮度不
同，有 0~255的固有值。
在这里’Threshold Value’是指区分各个像素识别成白色还是黑色的临界值。
设置检查Bad Mark时借以判断图像像素为黑(Black)或白 (White)的临界值。
例如，<Bad Mark>设置为”Black”时，如果<Threshold>值为100，则Vision
Image中100以下的值全部被识别为Black；<Bad Mark>设置为 ”White”时，
如果<Threshold>值为100，则 Vision Image中10
0以上的值全部被识别为
White。
<真实显示/二元的> 按钮
通过’SMVision’窗口显示的影象显示成实际肉眼可看到的、尚未适用
Threshold的影象(Real Display) 或 MMI识别的、适用Threshold的影象
(Binary)。
<亮度> 领域
设定检查坏标记时的照明度。一般设定为7。实际的使用当中，根据PCB和
坏标记的状态可以适当调整照明度。
