7-66 Fast Flexible Placer SM481( L) Administrator’s Guide  <W idth Min> 列输入引脚的最小容许宽度 ( 输入值 = 引脚宽度 – 容许误差 ) 。也就是说，如果实际引脚宽度为 1mm 而识别引脚宽度即使最低达到 0.8mm 也容许识别值，则引脚的最小容许宽度为 0.8mm 。  <Length T yp> 列设定引脚的长度。…

7-65

元件的登记

 <抓取图像> 按钮

阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值

进行保存，帮助指定最佳的照明值。详细事项请参照 “7.1.1

共同

Align Data (7-

页

)”。

 <自动校正> 按钮

自动算出部品排列数据。详细事项请参照 “7.1.1

共同

Align Data (7-15

页

)”

7.1.4.1. Lead Parameter

设定User IC的引线参数。可设定的最大引脚参数数量为8个。

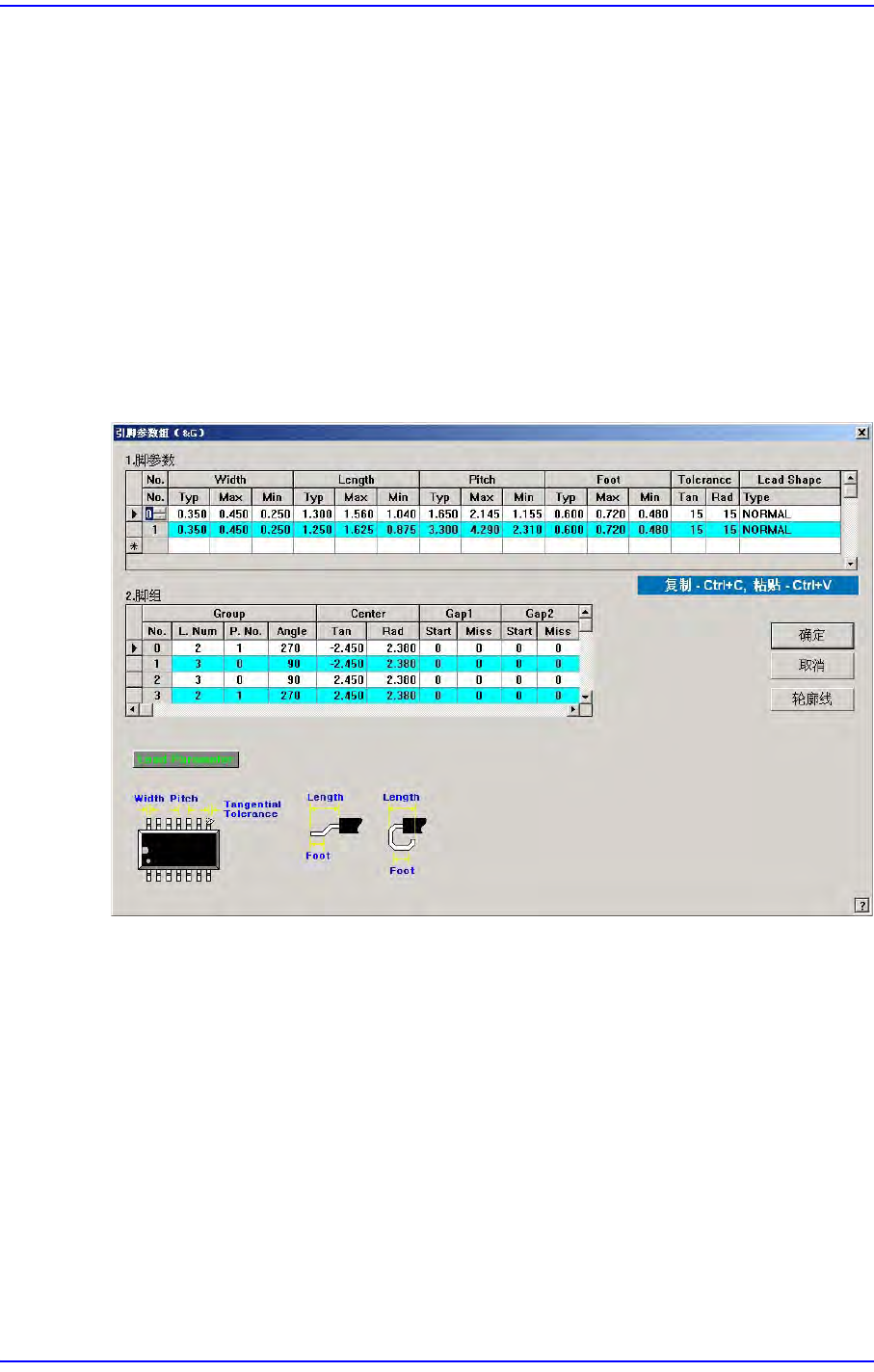

图

7.25

在

”User IC

的引脚参数

组

”

对话框的

”

引脚参数

”

设定画面

 <引脚参数> 领域

设定引脚参数。

 <No.> 列

表示引脚参数的编号。它的范围为0 - 7。

 <Width Typ> 列

设定引脚的宽度。

 <Width Max> 列

输入引脚的最大容许宽度(输入值=引脚宽度+容许误差)。也就是说，如果

实际引脚宽度为1mm而识别的引脚宽度即使最高达到1.2mm也容许该识别

值，则引脚的最大容许宽度为1.2mm。

7-66

Fast Flexible Placer SM481(L) Administrator’s Guide

 <Width Min> 列

输入引脚的最小容许宽度(输入值=引脚宽度–容许误差)。也就是说，如果

实际引脚宽度为1mm而识别引脚宽度即使最低达到0.8mm也容许识别值，

则引脚的最小容许宽度为0.8mm。

 <Length Typ> 列

设定引脚的长度。

 <Length Max> 列

输入引脚的最大容许长度。

输入值 = 引脚长度 + 容许误差

 <Length Min> 列

输入引脚的最小容许长度。

输入值 = 引脚长度 - 容许误差

 <Pitch Typ> 列

设定本引线到邻接的引线中心的距离-间距。该参数是识别元件时的敏感参

数，因此登记元件时在SMVision窗口画出元件轮廓线并且让轮廓线和实际

元件成为一致地输入Pitch。

 <Pitch Max> 列

输入引脚的最大容许间距(Pitch)。

输入值 = 引脚间距(Pitch) + 容许误差

 <Pitch Min> 列

输入引脚的最小容许间距(Pitch)。

输入值 = 引脚间距(Pitch) - 容许误差

 <Foot Typ> 列

设定引脚接触到底面的距离。

 <Foot Max> 列

输入Foot的最大容许长度。

输入值 = Foot长度 + 容许误差

 <Foot Min> 列

输入Foot的最小容许长度。

输入值 = Foot长度 -

容许误差

 <Tolerance Tan> 列

设定引线往外弯曲时的允许公差。以对<引脚间距>的百分比来设定。

7-67

元件的登记

 <Tolerance Rad> 列

设定引线的长度方向的允许公差. 以对<引脚长度>的百分比来设定。

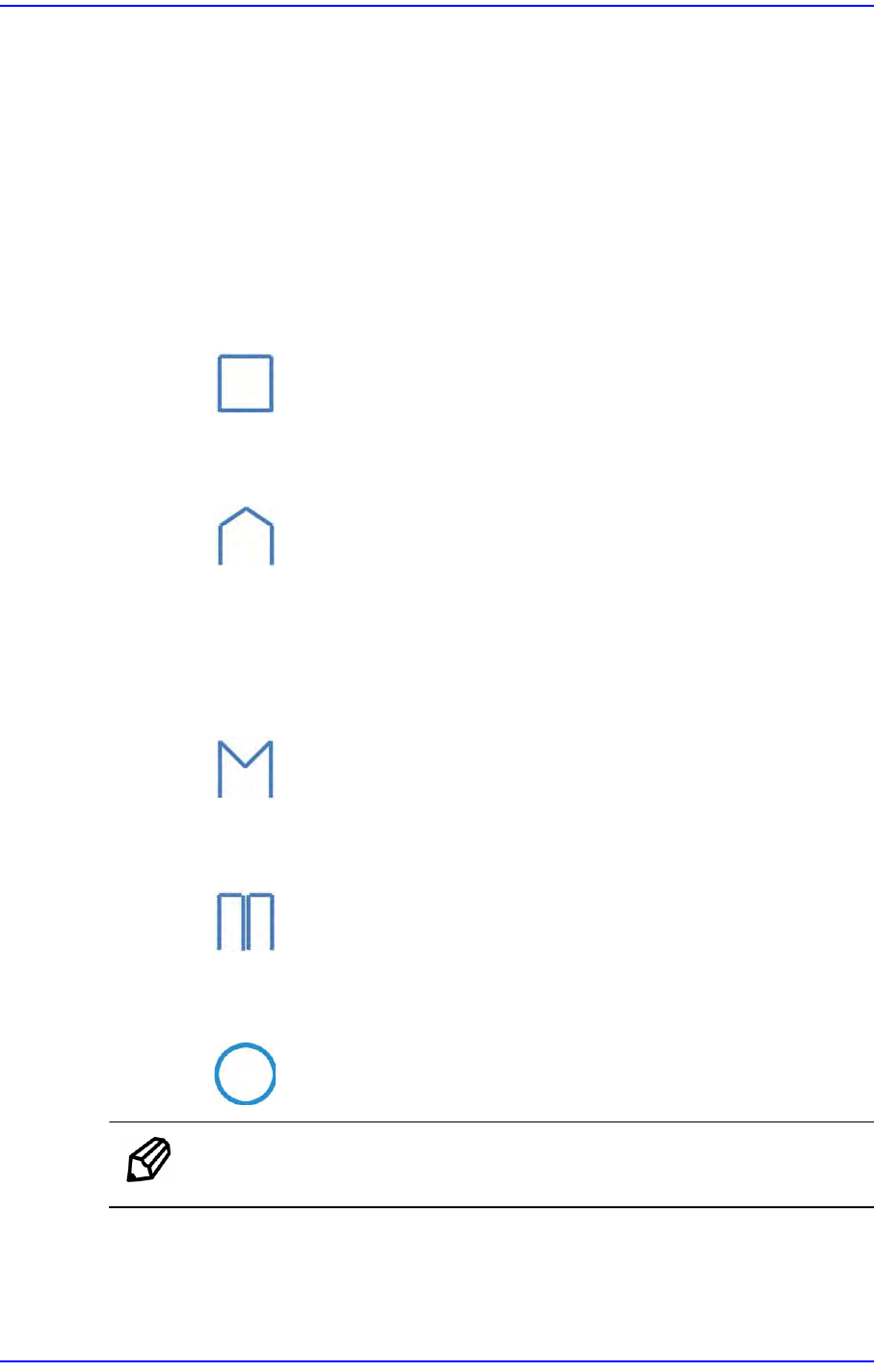

 <Lead Shape> Selection Control

选择引脚的模样。

 <NORMAL>

识别一般引脚的形状时选择。

 <LAND>

识别下列引脚的形状时选择。

 <ROOF>

识别下列引脚的形状时选择。

 <INSERT>

识别insert元件的引脚形状时选择。

 <FORK>

识别下列引脚的形状时选择。

 <TWIN>

识别下列引脚的形状时选择。

 <CIRCLE>

识别下列引脚的形状时选择。
