15-33 系统设置 黄色灯和绿色灯同时亮灯时 设备在 ADJUST 或 RUN-RDY 状态下， 作业 中由于设备需要某种措施处于暂停 状态。 . 红色灯灭灯时 设备在 EMERGENCY 状态下， 作业中发 生 Emergency 故障设备处于停止状态。
15-32
Fast Flexible Placer SM481(L) Administrator’s Guide

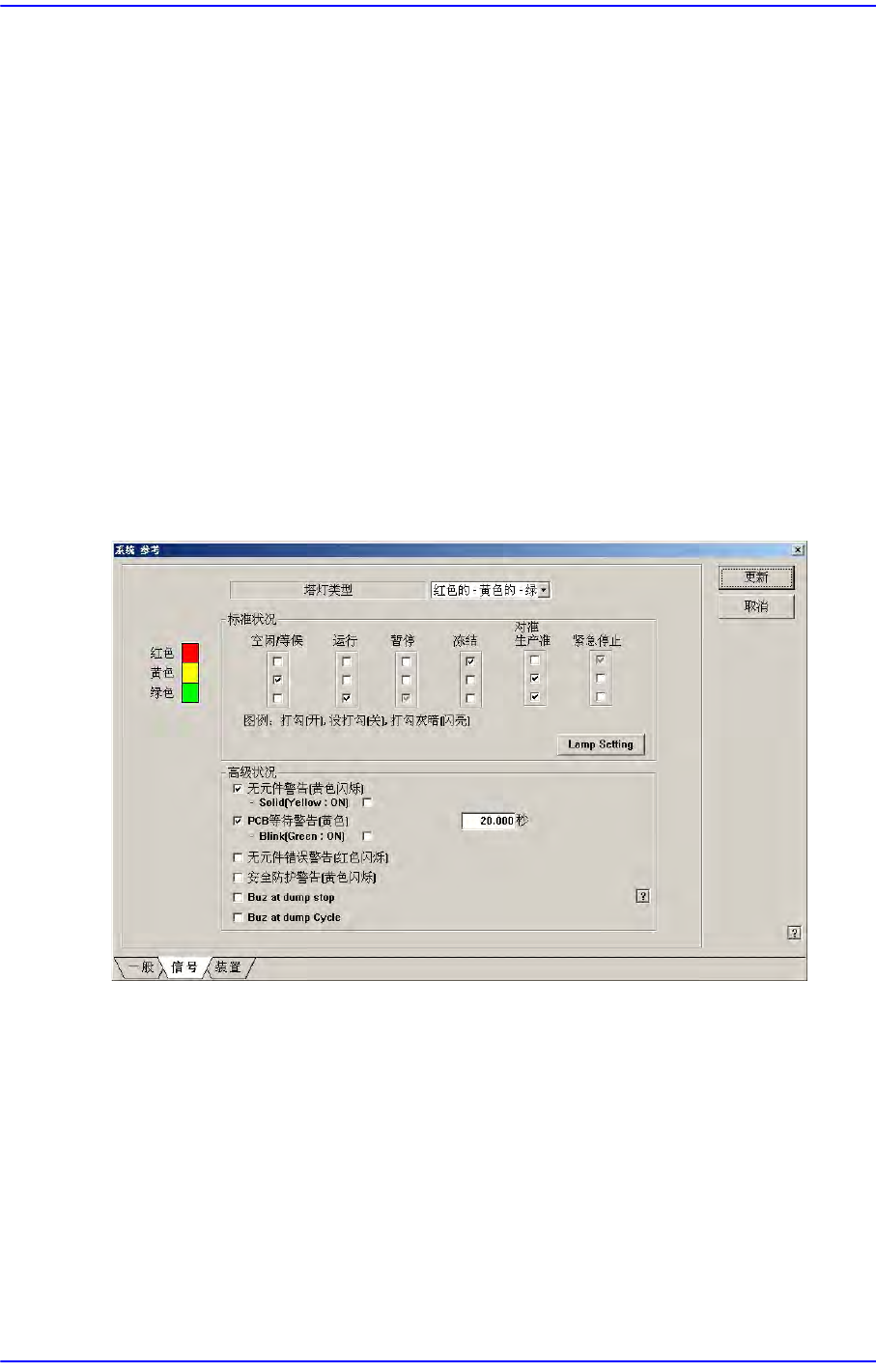

设备处于作业可能状态下，等待PCB投入到输送机的作业领域时打开黄色
或青色灯。
<Blink(Green : ON)> 检查框
PCB的等待投入状态的持续时间超过了这里设定的时间时，使绿灯闪
灭。设置时间时，在编辑框上以秒为单位进行输入。
<无元件错误警告(红色闪烁)> 检查框
Part Empty 错误发生时，红色灯闪亮。
<安全防护警告(黄色闪烁)> 检查框
Safe Guard Override功能解除时，黄色或青色灯闪亮。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
以下是信号灯Default设定相应的设备状态。
黄色灯亮灯时
设备在IDLE或WA IT 状态下处于不进行作业或作业等待状态。
绿色灯亮灯时
设备在RUN状态下处于作业状态。
绿色灯灭灯时
设备在PAUSE状态下作业中处于暂停状态。
红色灯亮灯时
设备在FREEZE状态下由于作业中发生故障设备处于停止状态。
15-33
系统设置
黄色灯和绿色灯同时亮灯时
设备在ADJUST 或RUN-RDY状态下，作业中由于设备需要某种措施处于暂停
状态。.
红色灯灭灯时
设备在EMERGENCY状态下，作业中发生Emergency故障设备处于停止状态。
15-34
Fast Flexible Placer SM481(L) Administrator’s Guide

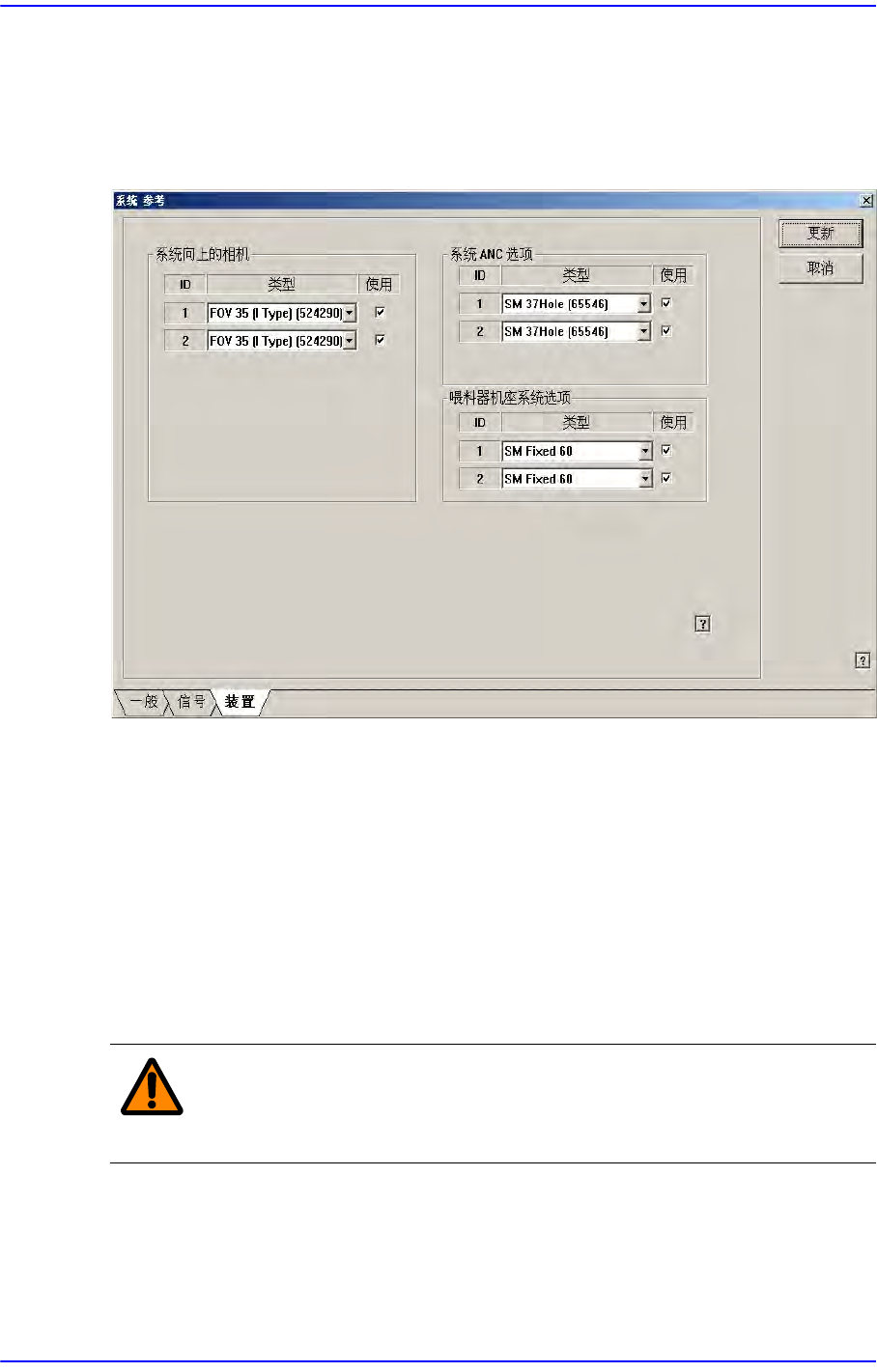

15.5.3. <Device> TAP对话框
设定ANC，照相机的使用与否，设定视觉系统能使用的参数。选择此按钮时显示如
下的画面。
图
15.18 “System Preference”
对话框中
“
选项
”TAP
对话框
<系统向上的相机> 领域
设定设备中使用的固定相机的使用与否后选择 Type。使用相应的固定相机时，
确认选择框。 本设备中无法使用。 SM411设备中无法使用。
<系统 ANC 选项> 领域
设定设备中使用的ANC Type的使用与否后选择 Type。使用相应的ANC Type
时，确认选择框。
<喂料器机座系统选项> 领域
选择设置在设备的Feeder Base的Type。
警 告 非指定的操作人员改变设置状态会导致设备损伤及人员受伤。非
指定的操作人员绝不可以任意改变设置状态。
