输入PCB电路板的长度。
<Y> 编辑框
输入PCB电路板的宽度。
<传送轨道宽度> 按钮
可手动调整输送机的宽度。在旁边的编辑框中输入 Conveyor宽度后点击此
按钮，以相应尺寸调节 Conveyor 宽度。
备 注 本设备可以使用的PCB尺寸如下。
最大
510L×460W×4.2H [ mm ] - Single Lane/ Long Conveyor
460L×250W×4.2H [ mm ] – Dual Lane
最小
50L40W0.38H [mm]
<8. 操作> 领域
设定PCB的作业必要的各项数据。
<定位类型> 组合框
选择PCB的定位方法。
默认Default: 使用工作台上升，以便固定PCB基板。 本设备中无法使用
Edge Fixer（边缘定位）: 利用安装在 传送装置的装置从侧面夹紧PCB
的方法来定位。
Edge Fixer 2（边缘定位 2）: 与” Edge Fixer 向”的定位方法同样，但它是
从侧面夹2次。 PCB机板的重量为1Kg以上时，请选择‘孔 Edge Fixer （边缘
定位2）’。
一点也不: 只使用 clamping方法固定 PCB
<移动高度 Z>
选择部件后，设置PCB机板的顶面以"0"为基准头部移动多少高度。
基本值为4 mm。但是贴装的部件高度大于 4 mm，相应部件贴装到PCB机板
的高度输入成4mm单位。此值越大，工作时间就越长，请设置最佳值。
6-7
Board
定义
注 意 在没有确认贴片头的吸嘴是否贴装的情形下进行示教，将因错误
的示教而导致贴片头的最小移动高度过低并使贴片头与输送带
碰撞。
必须确认贴片头上是否有吸嘴后再予以示教。
<PCB传入> 按钮
它执行把PCB安装在作业领域的功能。执行此功能之前，必须在<7. 操作>的”
固定类型”设定PCB的排列方式。
<PCB输出> 按钮
解除固定在作业领域的PCB的固定。
<止挡块上/下> 按钮
它执行使作业领域的PCB的制动装置 贴装位置阻挡器上.下移动的功能。
<PCB释放> 按钮
它执行使作业领域的PCB工作台上Unlock。
<工作台上/下> 按钮
它执行使作业领域的PCB工作台上/下Up，Down移动的功能。
<取消> 按钮
取消所标记的内容。
注 意 编辑“板的定义”对话框时移动到其它画面，将自动储存编辑内
容。
警 告 示教时的操作错误可能危及操作员或设备周围的操作员。
再一次确认示教装置后，严格检查设备周围有没有其他操作员后
进行示教。
6-8
Fast Flexible Placer SM481(L) Administrator’s Guide
6.2. Array PCB 设定
Array PCB时，设置各Array PCB内的小型PCB原点和 Array PCB的 Place Origin之
间的偏移值。

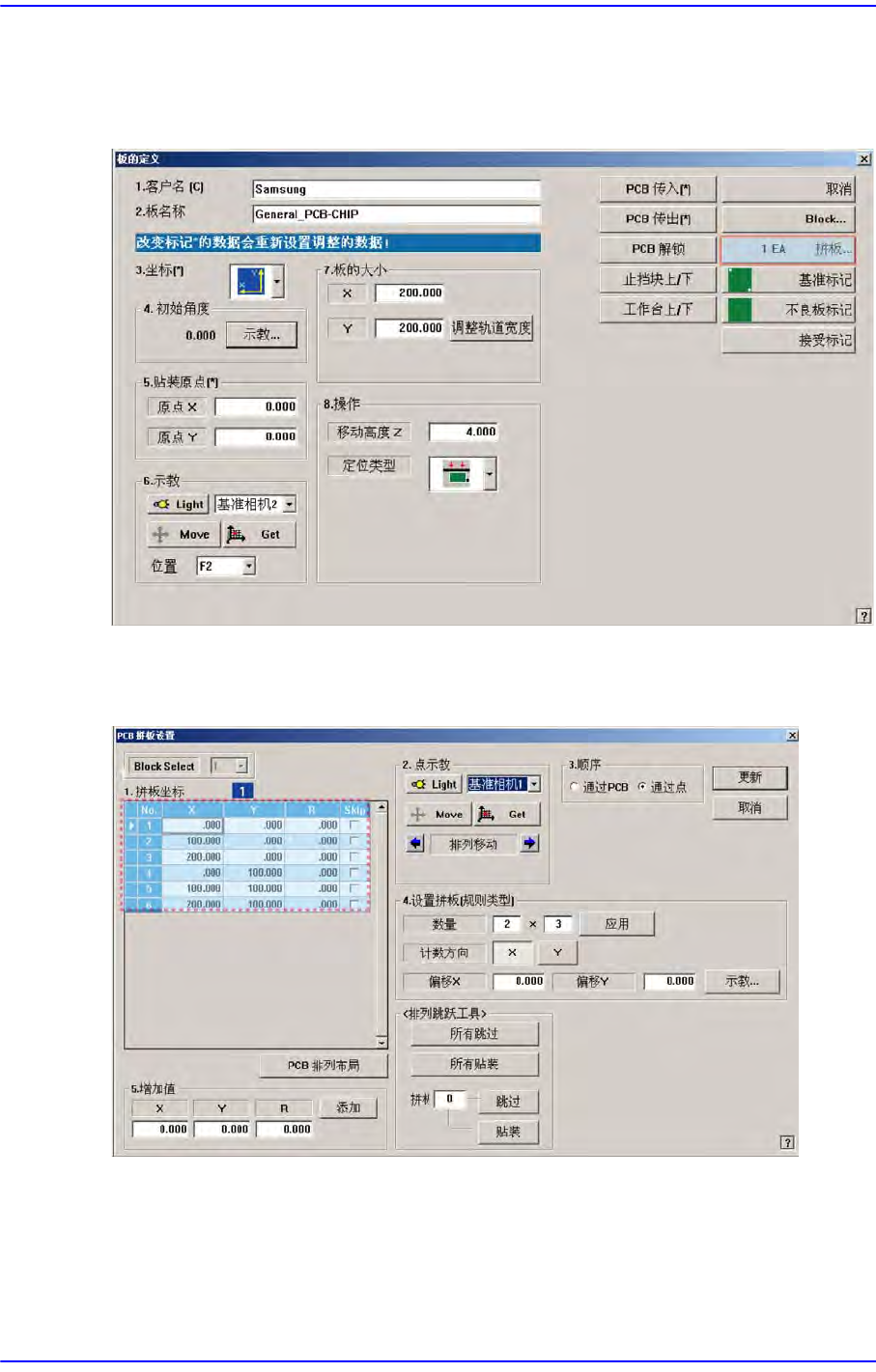

点击<拼板…>按钮时，显示以下对话框。
图
6.3 “PCB
拼板
”
对话框
1: Grid
领域
<Block Select> 组合框
Multi PCB时
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
