9-13 Step Programming 选择一个元件后单击 < 确定 > 按钮， 在 <1. 元件名 > 编辑框输入选定文 件的 文件名。 选择相当于选定元件的 < 封装组 > ， 必要时修改选 定元件 Profile 中的元件 信息以适应选定元件。 单击 < 注册 > 按钮， 把元件登记到 PCB Part List 。
9-12
Fast Flexible Placer SM481(L) Administrator’s Guide
已经在Local Part DB登记的元件将自动登记。单击<新建元件…>按钮，
实行Part Editor对话框。

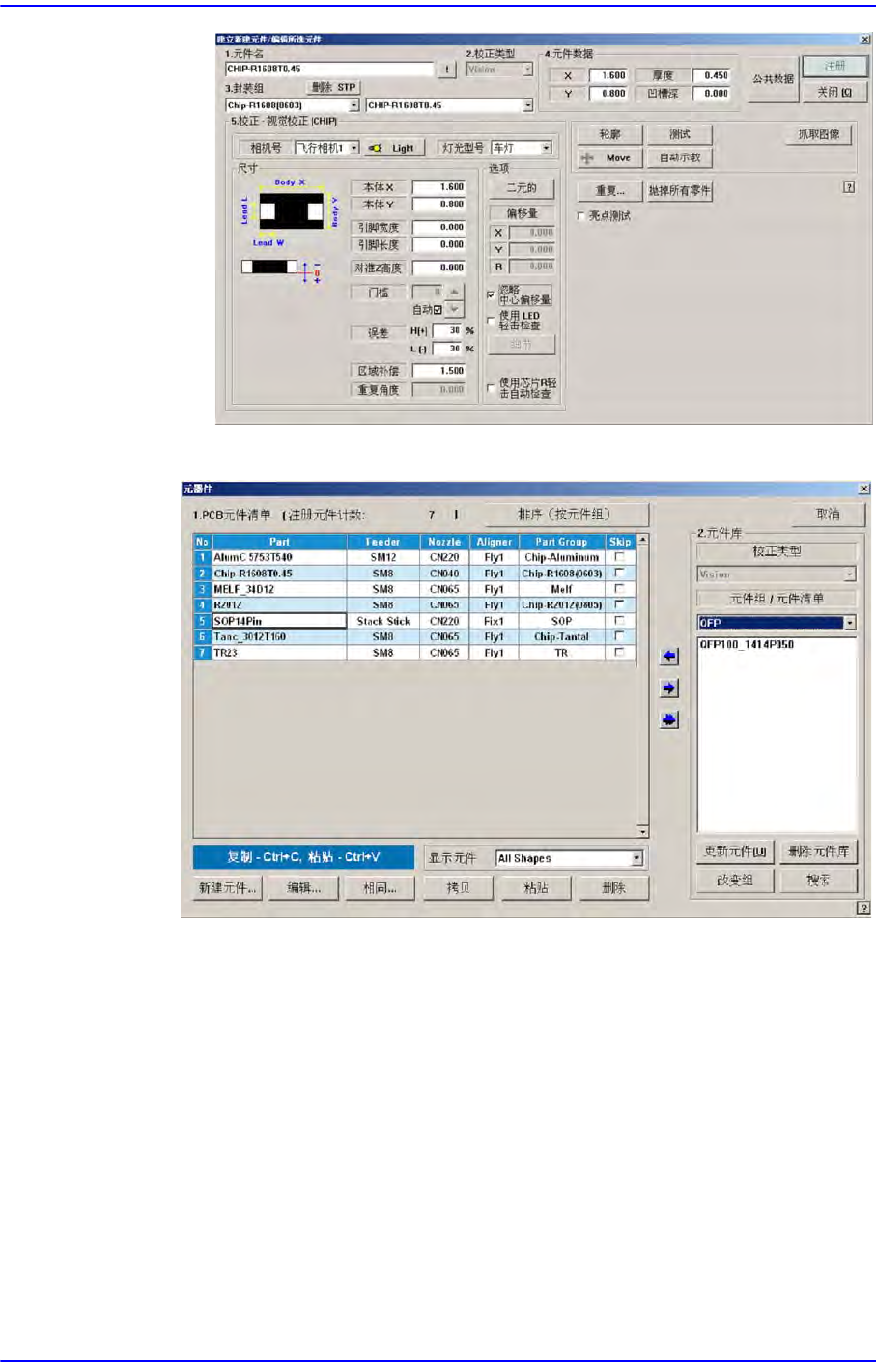

单击 按钮，如下图出现未登记元件清单。
9-13
Step Programming
选择一个元件后单击<确定>按钮，在<1. 元件名>编辑框输入选定文件的
文件名。
选择相当于选定元件的 <封装组>，必要时修改选定元件Profile中的元件
信息以适应选定元件。
单击<注册>按钮，把元件登记到PCB Part List。
9-14
Fast Flexible Placer SM481(L) Administrator’s Guide
未登记的一切元件的信息被登记后将如下。
