7-64 Fast Flexible Placer SM481( L) Administrator’s Guide <Size Y> 编辑框 表示领域的 Y 方向大小。 <Pos X> 编辑框 表示领域中心的 X 坐标。 <Pos Y> 编辑框 表示领域中心的 Y 坐标。 <Rotation> 组合框 选择 Direction Mark 的旋转角度。 可以根据 Direct…
7-63
元件的登记

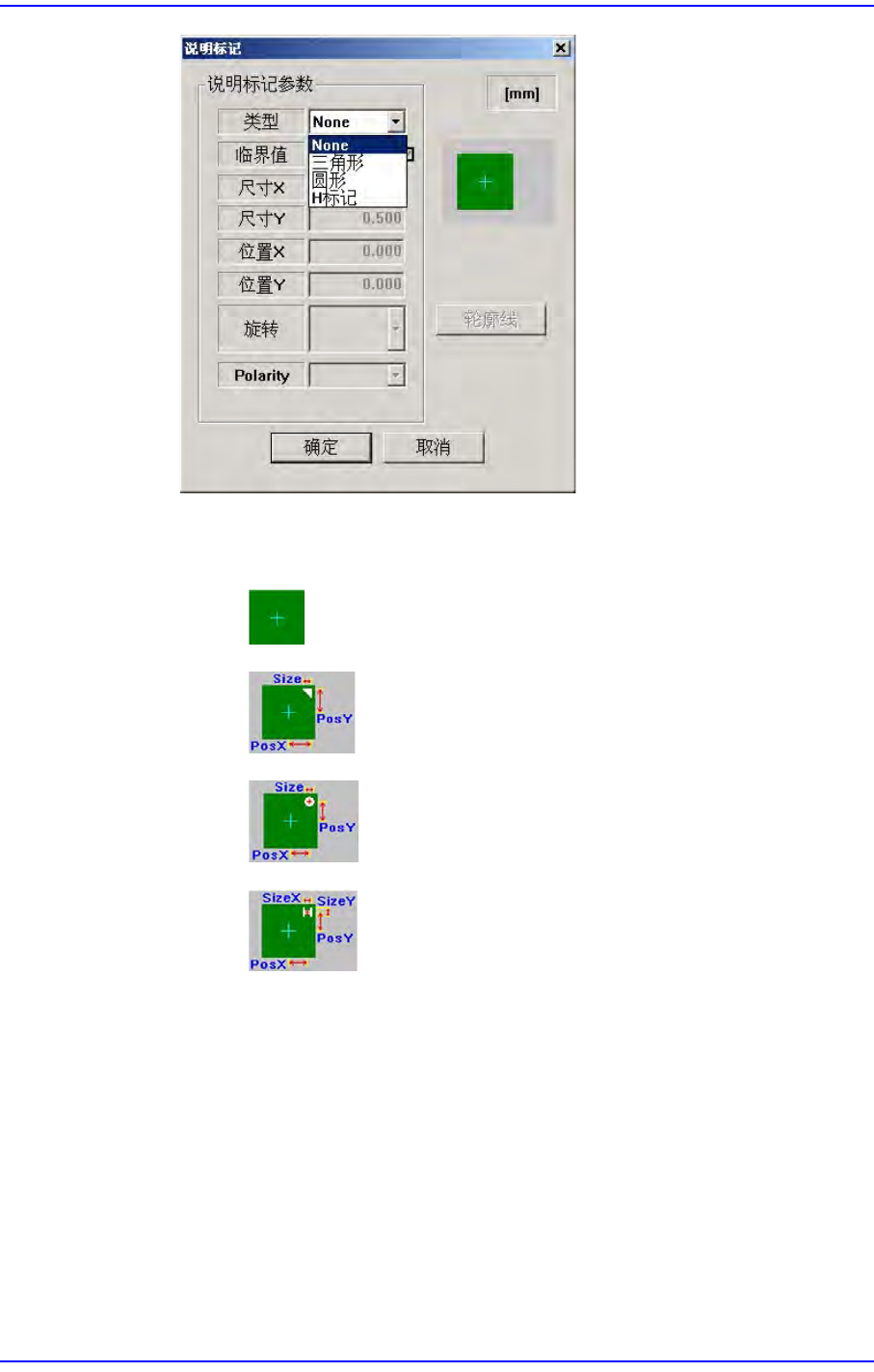

<说明标记参数 > 领域
<类型> 组合框
无: 没有Direction Mark。
三角形: Direction Mark为Triangle时选择。
圆形: Direction Mark为Circle时选择。
H MARK: Direction Mark为 H MARK时选择。
<Threshold> 编辑框
通过’SMVision’窗口显示的影象由各个像素构成。各个像素因显示
亮度不同，有 0~255的固有值。
在这里’Threshold Value’是指区分各个像素识别成白色还是黑色的临
界值。在编辑框输入数值即可调整其值。
自动设定<Threshold>值时，圈选<Auto>检查框。
<Size X> 编辑框
表示领域的X方向大小。
7-64
Fast Flexible Placer SM481(L) Administrator’s Guide
<Size Y> 编辑框
表示领域的Y方向大小。
<Pos X> 编辑框
表示领域中心的 X 坐标。
<Pos Y> 编辑框
表示领域中心的 Y 坐标。
<Rotation> 组合框
选择Direction Mark的旋转角度。可以根据 Direction Mark的Type而
选择下列旋转角度。
Triangle:
Circle: 无法选择角度。
H MARK:
<Polarity> 组合框
选择基准点标记的颜色。可选择的颜色如下。
- 白色: 标记比周边亮的情况。
- 黑色: 标记比周边暗的情况。
<轮廓/真实显> 按钮
通过’Vision’窗口显示的影象显示成实际肉眼可看到的、尚未适用
Threshold的影象(Real Display) 或 MMI识别的、 适用Threshold的影象
(Binary)。
<OK> 按钮
保存用部件 Align数据，关闭对话框。
<取消> 按钮
忽略用部件 Align 数据，关闭对话框。
<Move> 按钮
用于手动吸附部件进行部件识别。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
<测试> 按钮
使用设定的Align 数据进行部件识别。 详细事项请参照 “7.1.1
共同
Align Data (7-
15
页
)” 。
7-65
元件的登记
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data (7-
15
页
)”。
<自动校正> 按钮
自动算出部品排列数据。详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)”
7.1.4.1. Lead Parameter
设定User IC的引线参数。可设定的最大引脚参数数量为8个。
图
7.25
在
”User IC
的引脚参数
&
组
”
对话框的
”
引脚参数
”
设定画面
<引脚参数> 领域
设定引脚参数。
<No.> 列
表示引脚参数的编号。它的范围为0 - 7。
<Width Typ> 列
设定引脚的宽度。
<Width Max> 列
输入引脚的最大容许宽度(输入值=引脚宽度+容许误差)。也就是说，如果
实际引脚宽度为1mm而识别的引脚宽度即使最高达到1.2mm也容许该识别
值，则引脚的最大容许宽度为1.2mm。
