Fast Flexible Placer SM481(L) Administrator’s Guide
反映了变更值后关闭对话框。.
14.3.4.1. Procedure
执行Conveyor Calibration方法如下。

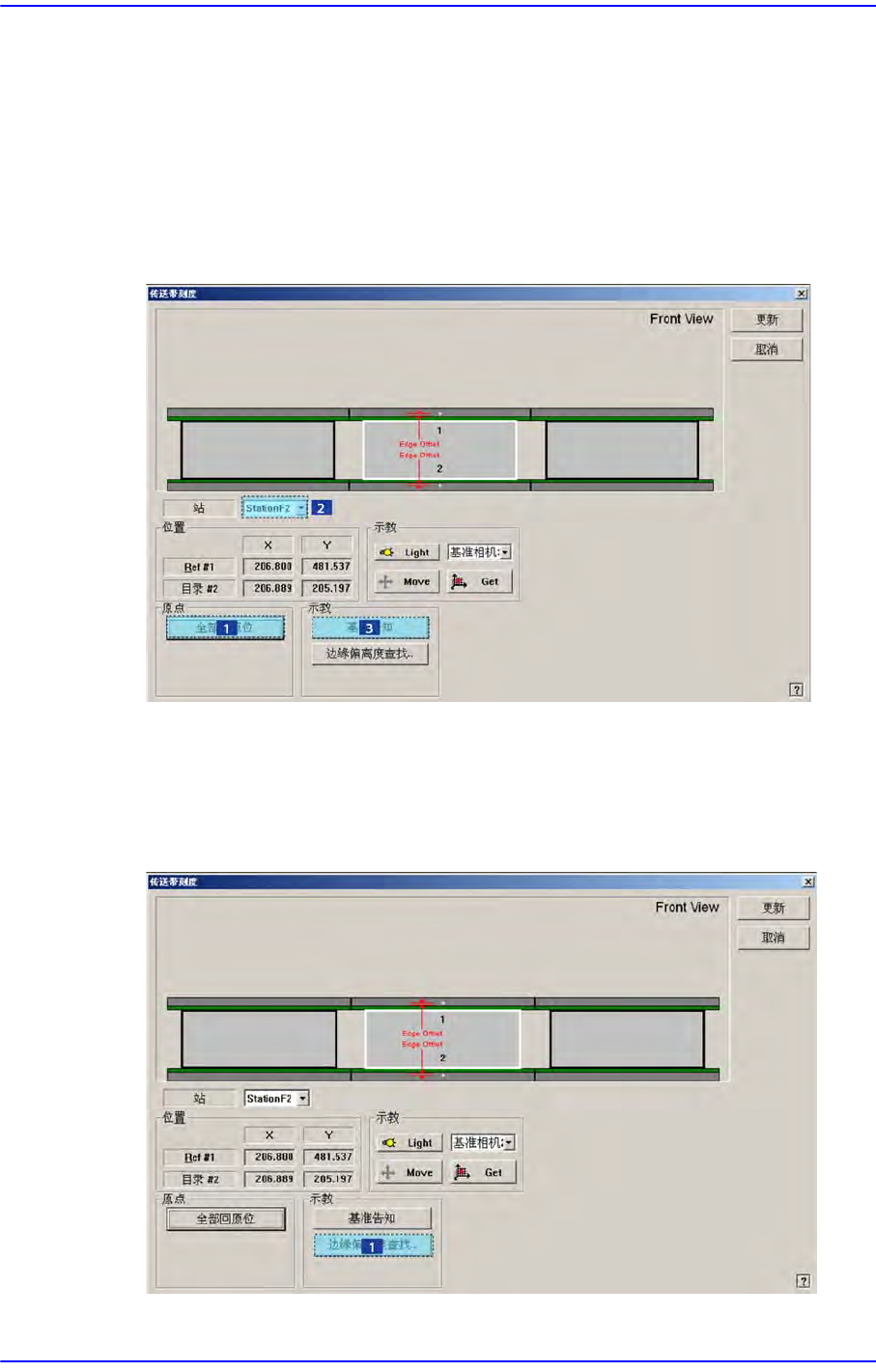

1. “Conveyor Calibration” 对话框的 单击 <全部回原位> 按钮。
2. <站> 组合框中选择要校正的Station。
3. 点击<基准告知>按钮，正确示教被选Station的各Fiducial Mark后，点击<自我
调整>按钮扫描正确的位置。
4. 点击<OK>按钮更新Fiducial Mark的位置信息。
5. 请点击<边缘偏离度查找..>按钮
14-35
Machine Calibration

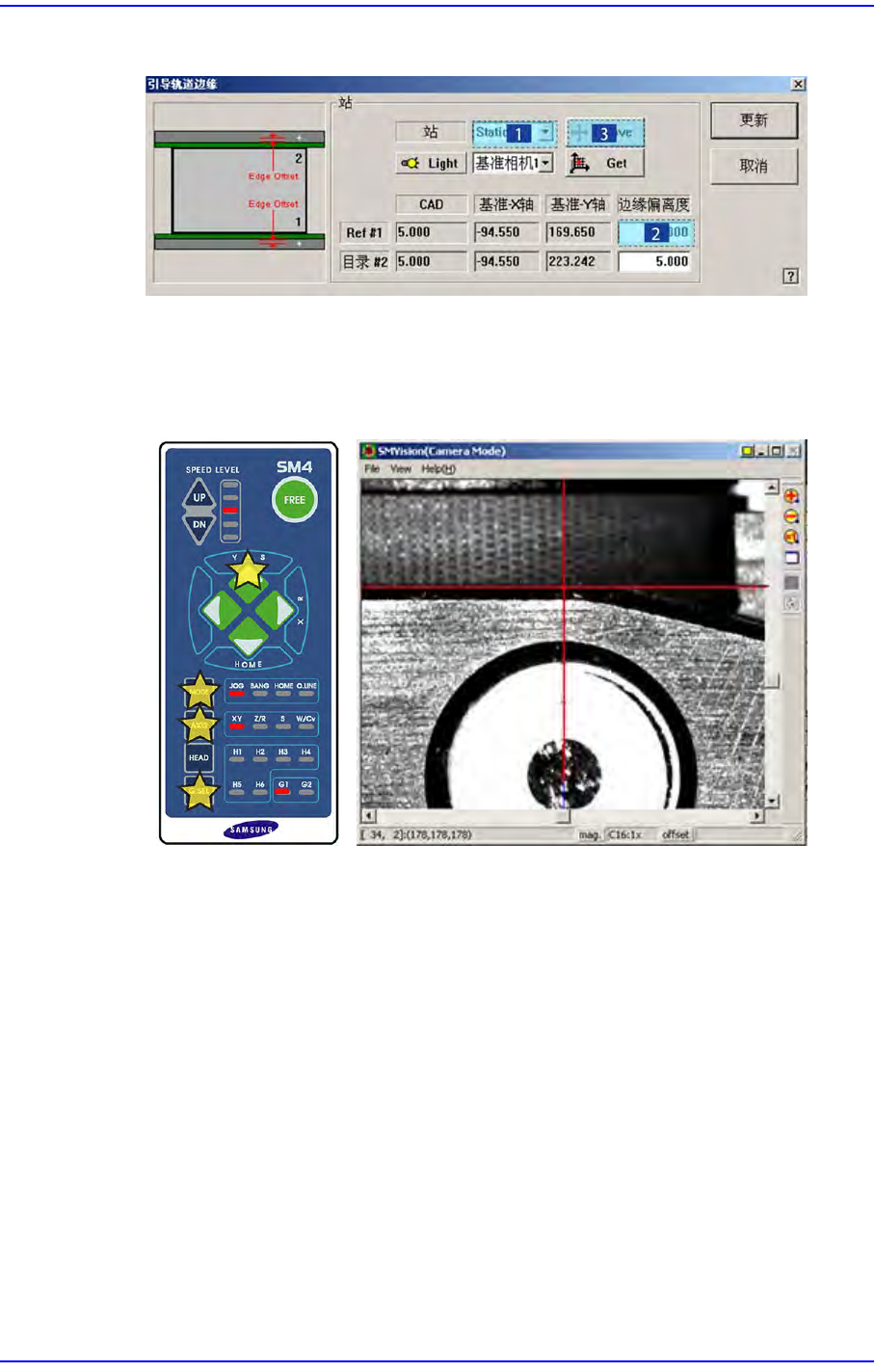

6. 用鼠标选择 参考点#1相应的<边偏移>编辑框，点击<移动相机>按扭。
7. 那么，基准相机移动到该Fiducial Mark位置。上升 Backup Table，利 用 Teachbox
点击’AXIS’按扭选择XY，使 Vision上的十字线和Transport Rail Frame一致，再
点击’MODE’按扭，选择Jog，按住Y(+)方向移动按扭漫漫移动。
8. 如一致，点击示教盒的<Get>按扭。
9. 然后，用鼠标选择 参考点#2相应的<边偏移>编辑框，点击<移动相机>按扭。
10. 用 参考点 #1的示教方法，同样地对 参考点 #2执行示教。
14-36
Fast Flexible Placer SM481(L) Administrator’s Guide
11. 对所选Station的Fiducial Mark完成示教，则用同样的方法对其他Fiducial Mark
执行示教。
12. 2到12号的过程各Station要单独执行，请按如下的顺序执行：StationF1 ->
StationF2 → StationF1 →StationF3
F1_Ref#2
F2_Ref#1
F2_Ref#2
