12-10 Fast Flexible Placer SM481( L) Administrator’s Guide 12.3. 供料器及贴装点的登记 需要供应使用等级 (Rank) 功能的 LED 元件时， 在 “ 供料器登记 ” 菜单设置 < 等级 (Rank)> 选项。 等级 (Rank) 选项的设置方法如下 。 1) 在 “ 系统设置 ” 菜单的 “ 选项设置 ” 子菜单选择 “ 一般 ” 选项卡后， 圈选 <…
12-9
LED
贴装作业
用该Rank元件的喂料器，使用优化程序时也需要另外设定该 Rank的喂料器后再
进行优化。
12-10
Fast Flexible Placer SM481(L) Administrator’s Guide
12.3. 供料器及贴装点的登记
需要供应使用等级(Rank)功能的LED元件时，在“供料器登记”菜单设置<等级
(Rank)>选项。
等级(Rank)选项的设置方法如下。
1) 在“系统设置”菜单的“选项设置”子菜单选择“一般”选项卡后，圈选<使用等级
检查>复选框。
2) 在“供料器登记”菜单选择供应LED元件的插槽。
12-11
LED
贴装作业

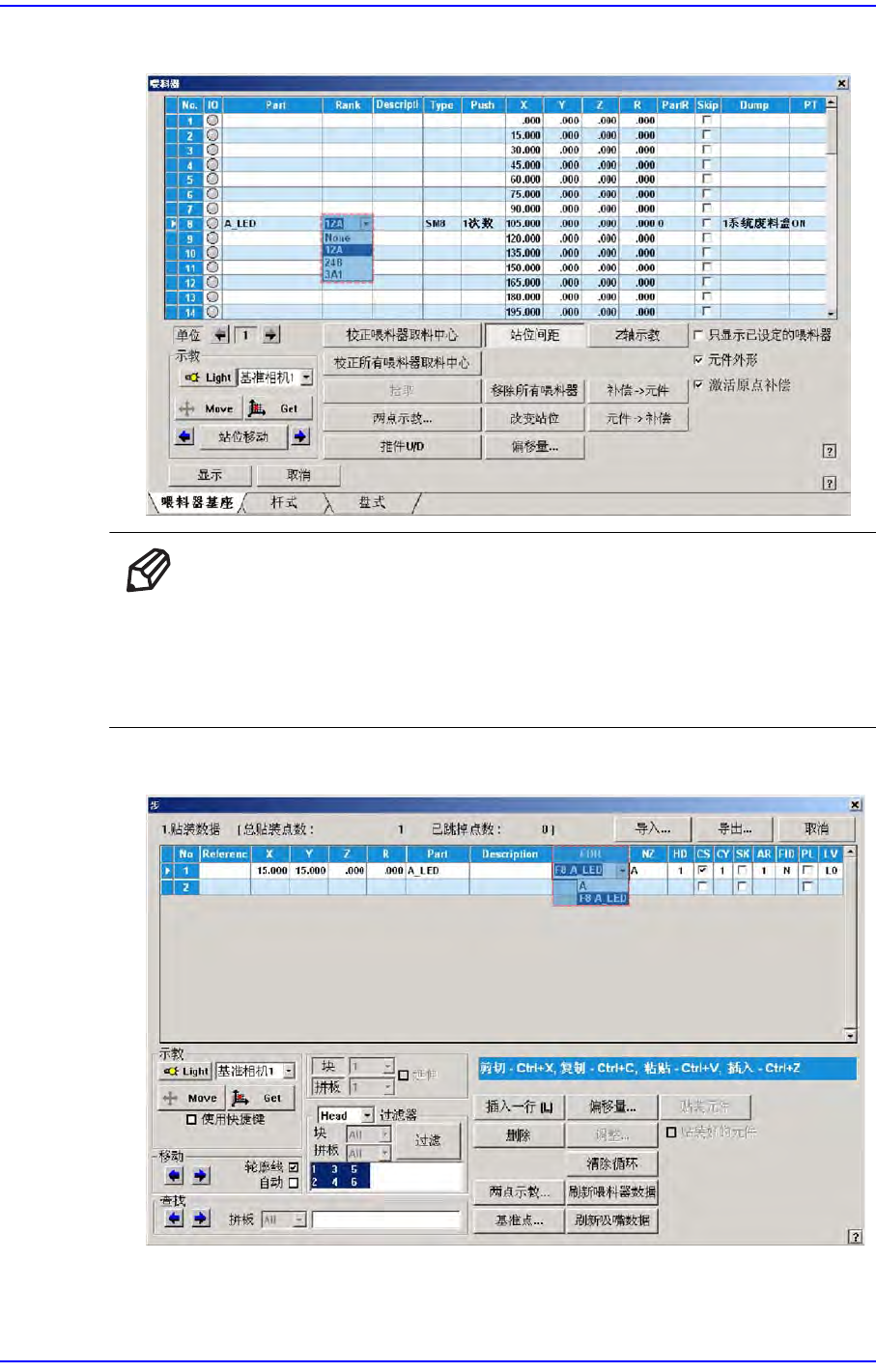

3) 选择LED元件的等级(Rank)。
备 注 双击LED元件的等级(Rank)列，将出现可以添加或删除等级
(Rank)的对话框。
如果是设定了等级(Rank)的 LED元件，除了显示供料器以
外，还会显示等级(Rank)。
4) 在贴装点登记菜单选择使用该等级 (Rank)的LED元件。
