8-27 供应装置的设置 (7) 点击 <Get> 键， 填 入拼块的数值。 (8) 点击 <Apply> 键， 如下图所 示， 可以获得 最终的 Pitch 数值。 但是， 如 果已经知道的拼块 Pitch 数值， 可以省 略 (6) ~ (8) 的过程， 在窗口内直 接输入。 < 使用 JEDEC DB> < 选择 > 按钮 带来从 JEDEC T ray DB 正 在作业的多…
8-27
供应装置的设置

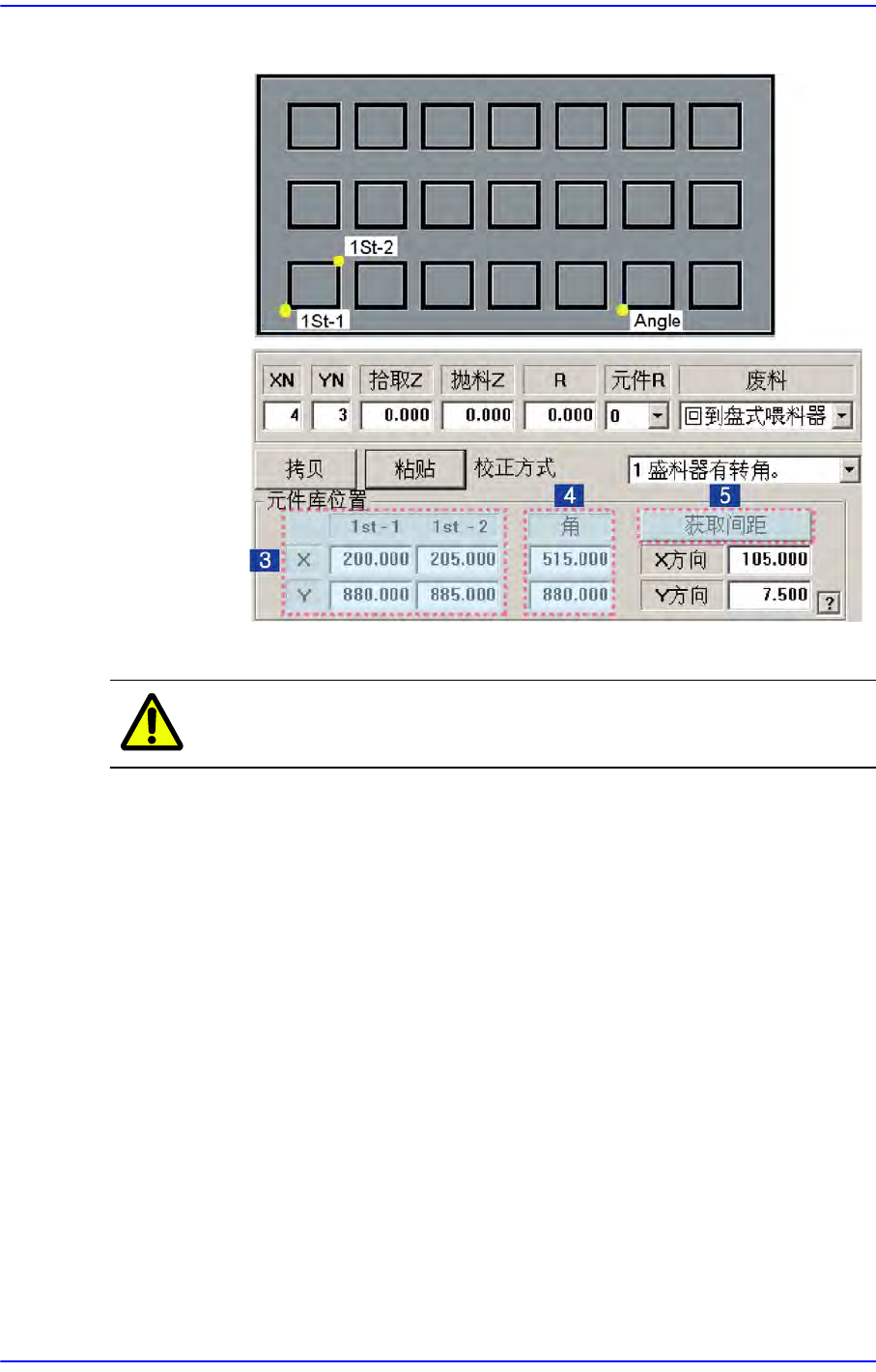

(7) 点击 <Get>键，填入拼块的数值。
(8) 点击<Apply>键，如下图所示，可以获得最终的Pitch数值。但是，如
果已经知道的拼块Pitch数值，可以省略(6)~(8)的过程，在窗口内直
接输入。
<使用JEDEC DB>
<选择> 按钮
带来从JEDEC Tray DB正在作业的多盘式信息。
<单位> 领域
选择将要编辑的盘式。
此按钮选择前一个单位， 此按钮选择下一个单位。
<单位类型> 标题框
表示已选择的盘式的形式。该盘式的形式应设定在系统中。
<用二个多盘> 选择框
要在一个Pallet放置2个Tray使用，则作出确认标记。 本设备中无法使用。
<盘子出来> 按钮
8-28
Fast Flexible Placer SM481(L) Administrator’s Guide
从Tray Feeder Elevator放出要操作的Pallet。适用于自动Tray feeder的功能。
<盘子回去> 按钮
要结束当前正在运行的Pallet操作时用Tray Feeder Elevator插入。 适用于自动
Tray feeder的功能。
<示教> 领域
用于回转XY轴驱动电动机，把已选对象移动到指定的坐标位置或用于获取已选
对象的当前坐标值。
按钮
示教时设置所要使用的基准相机的照明。详细事项请参照 “7.1.1
共同
Align
Data (7-15
页
)”。
组合框
用于旋转XY轴驱动电动机选择要移动到指定坐标位置的对象或用于选择所
要获取当前坐标的对象。可选择的对象如下。
基准相机(Option): 选择头部的基准相机。
头1 ~ 头10: 选择1号~10号 Head
<移动> 按钮
组合框中选择的对象移动到指定的坐标位置。 运行 “移动”按钮之前，先要
用鼠标单击需要移动的位置对应的Grid 领域 (Tray Feeder的吸附点坐标)。
<得到> 按钮
组合框中选择的对象为基准获取 X, Y 坐标。 运行 “得到”按钮之前，先要用
鼠标单击需要移动的位置对应的 Grid 领域 (Tray Feeder的吸附点坐标)。
<Shuttle Supply>键
如果是Shuttle Tray Feeder，巡回台(Shuttle)从盘式供料器(Tray Feeder)得到元器
件后移动到拾取(Pick Up)位置。
<Pallet Out > 按钮
从Tray Feeder Elevator放出要操作的Pallet。适用于自动Tray feeder的功能
<Pallet In > 按钮
要结束当前正在运行的Pallet操作时用Tray Feeder Elevator插入。 适用于自动
Tray feeder的功能。
<
Z Teach> 按钮
利用空压自动测定对Feeder吸附点的Z轴高度。 在HEAD的喷嘴槽插入 CN040
喷嘴后在“喂料器底座”TAP对话框的<Grid>领域选择要测定Z轴高度的带式喂
料器，然后点击<移动>按钮。
