14-16

Fast Flexible Placer SM481(L) Administrator’s Guide

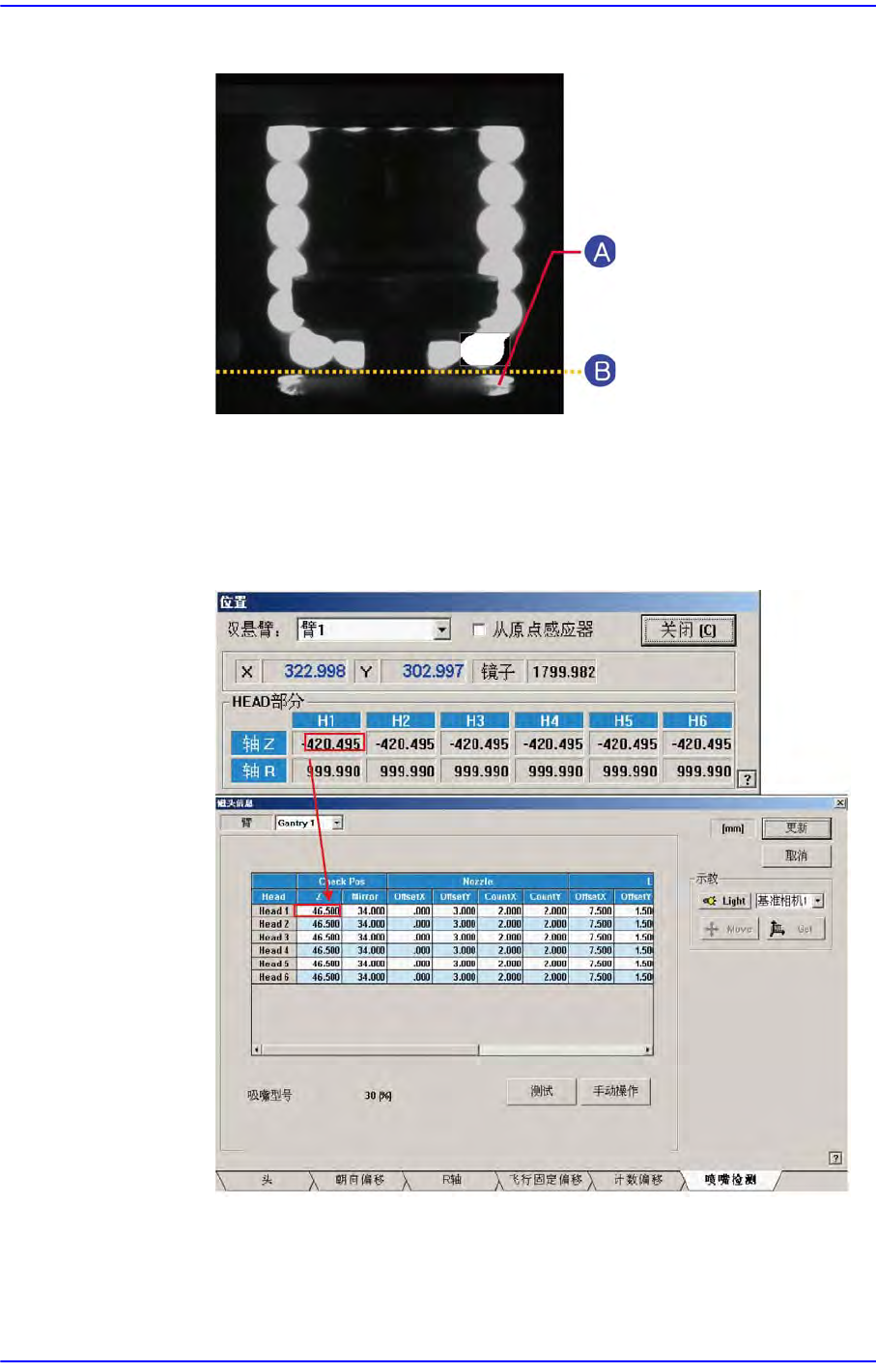

5) 移动Z轴，使 Outer照明下端与吸嘴翼面接触。

吸嘴翼

B: Outer

照明的下端

6) 关闭(Close)Manual Tools对话框。

7) 这时，把“位置”对话框的Axis Z值适用到Check Pos项目的Z值上。

14-17

Machine Calibration

 Nozzle Offset示教

1) 单击 OffsetX, Y壳即可激活<测试>按钮。这时单击<测试>按钮。

2) 在 Vision 屏幕以Box表示Test 区域，设置Offset X, Offset Y值使该Test

Box来到下面LED的正中央位置。设置 X, Y值时的坐标系为Right-Down

坐标系。

单击<测试>按钮后的SMVision屏幕

 Nozzle Count示教

1) 单击 OffsetX, Y壳即可激活<测试>按钮。这时单击<测试>按钮。

2) 在 Vision 屏幕以Box表示Test 区域，设置Count X(Width), Count Y(Height)

值，使得单击<测试>按钮时该Test Box的大小成为90%以上的Pixel

CountPercent。Box的大小将以之前设置的OffsetX, Y值为基准变化。

 Light Offset 示教

这是Pixel CountPercent为30以下时的情况，主要是针对虽然判断为Nozzle

存在，却因为LED故障等的原因而照明不亮的情形而执行。安装了最大的吸

嘴后再设置该区域。

与Nozzle

Offset Teaching及Nozzle Count Teaching的差异是Test Box位置不

同。

1) 单击 OffsetX, Y壳即可激活<测试>按钮。这时单击<测试>按钮。

14-18

Fast Flexible Placer SM481(L) Administrator’s Guide

2) 单击<测试>按钮时，Test Box的位置是右下角LED的明亮部位，应设置

为进行Test时的Pixel Count Percent超过90%。
