7-11
元件的登记
SME72: 利用72mm SM电动型带式喂料器(Tape Feeder)供应。
SME8_AL: 利用8mm SM电动型Auto Loading 带式喂料器(Tape Feeder)
供应。
Slim1(Stick): 用Slim1 Stick喂料器供应部品。
Slim2(Stick): 用Slim2 Stick喂料器供应部品。
Stick Feeder: 用Stick喂料器供应部品。
Tray Feeder: 用Tray喂料器供应部品。
备注 针对同一元件混用气动供料器与电动供料器时，必须安装IT
System S/W。
<吸嘴1> 组合框
表示吸着部品的主吸嘴。吸着吸嘴的种类如下。
(CN04-S, CN020, CN030, CN040, CN065, CN140, CN220, CN400,
CN400N, CN750, CN110, Usmall2, Umedium1, Umedium2, Umedium3,
ULarge1, ULarge2, ULarge3, SpLarge1, SpLarge2, SpLarge3, ML150,
SPSmall1, SPSmall2, SPSmall3, MS150, CNT20, CNT0, Light Fix, Light
Fly)
<间距>组合框
只适用于电动型带式喂料器 (Tape Feeder)。选择<喂料器>组合框中所选
定的带式喂料器的节距。
<Splicing Skip> 编辑框
Splicing Check传感器检测到Splicing时，将按照此处设定的数量忽略元
件后才开始供应元件。
<Feeding Speed> 组合框
设置元器件的供应速度。对于需要调整元器件供应速度的元器件，请选
择慢速(Slow)或最慢速(Slowest)。供应速度不妥当时，可能会造成吸附
错误。
正常(Normal)：以正常速度供应元器件。
慢速(Slow)：以稍低于正常速度的速度供应元器件。
最慢速(Slowest)：以最低速度供应元器件。

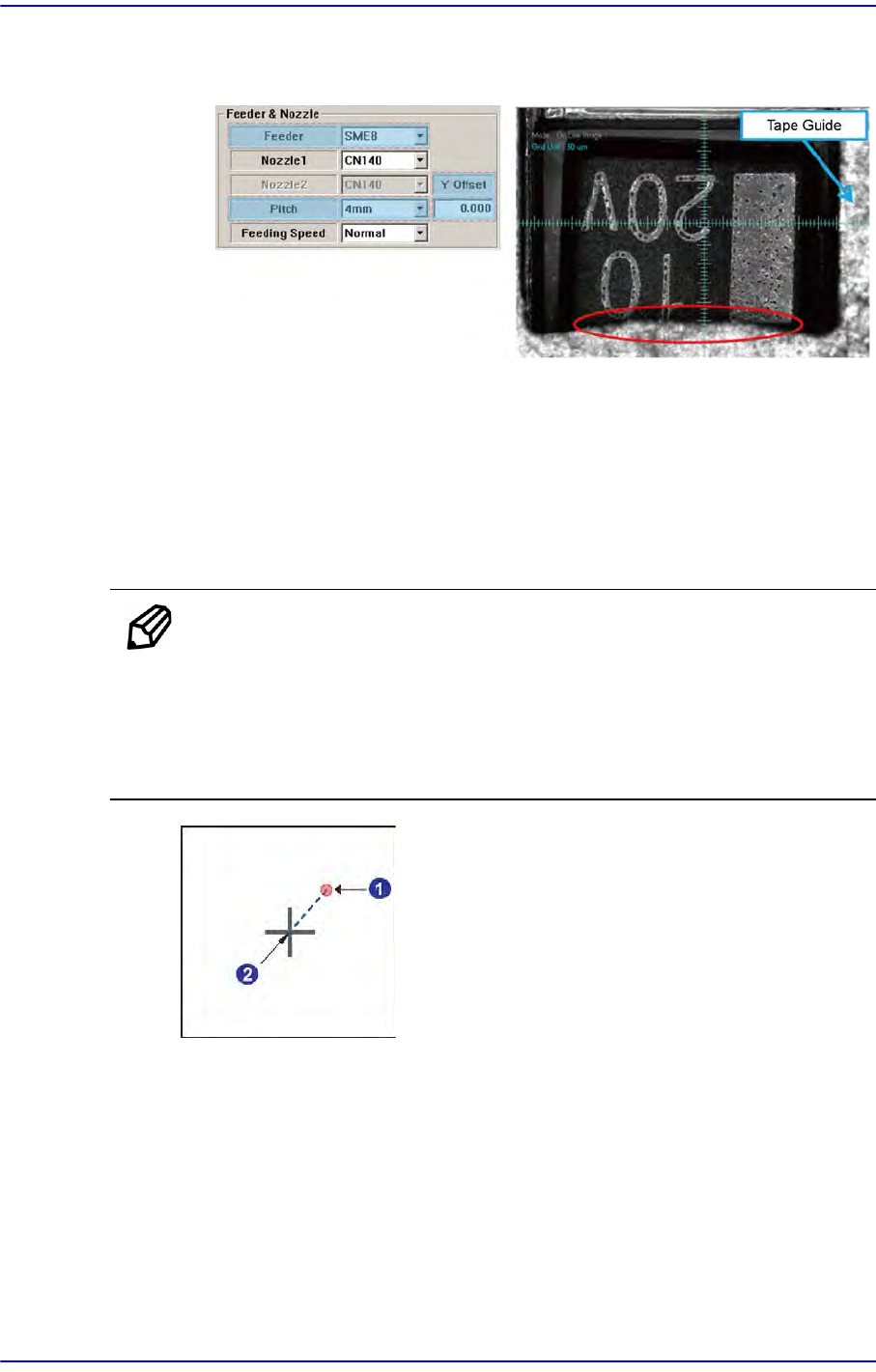

<Y Offset> 编辑框
把SME 8mm或SME 8mm Large电动式Tape Feeder供料器设定为4mm间
距后供应元件时，如果元件的Y尺寸为2.2mm以上，拾取元件时可能与
料带导件干涉。
7-12
Fast Flexible Placer SM481(L) Administrator’s Guide
此时，在<Y Offset>编辑框输入Y补偿值以便设定元件的拾取位置(输入
范围：0 ~ 0.5mm)。
<同步取料公差>领域
是同时吸附允许误差，以部件的大小为基准用百分比表示。如果给较大的误
差值，会很好地完成同时吸附，但是可能会发生吸附错误。 Default值为
15%，大于此数时容易进行同时吸附，但会引发吸附错误。
微小部件时要减小此值，比1005小的部件必须执行Pocket teach才能降低不
良率。
参 考 同时吸附条件
1. 吸附的Head中心在允许的误差范围内对部件进行吸附。
2. 对联动Head进行部件吸附时，R值要相同。
3. X，Y的最大容许误差要小于0.5 mm。
在这里容许误差是
指从部件的Align Point到实际吸附点Head中心的Offset。
1: Head
中心（实际吸附点）
2:
部件
Align Point
<X> 编辑框
以百分比设定同时 吸取 时的X轴方向的允许误差。
< Y> 编辑框
7-13
元件的登记
以百分比设定同时 吸取 时的Y轴方向的允许误差。
<重试> 组合框
设定没有吸着到部品时重新吸着的次数。可选择的次数为1~5次。
<延时 [msec]>
设定进行 吸取, 贴装, 废料 时的各种延时时间。 设置与Head动作有关的
Delay。
<吸取> 编辑框
吸取部品时，从Head结束下降动作后停止到重新上升开始的时间。

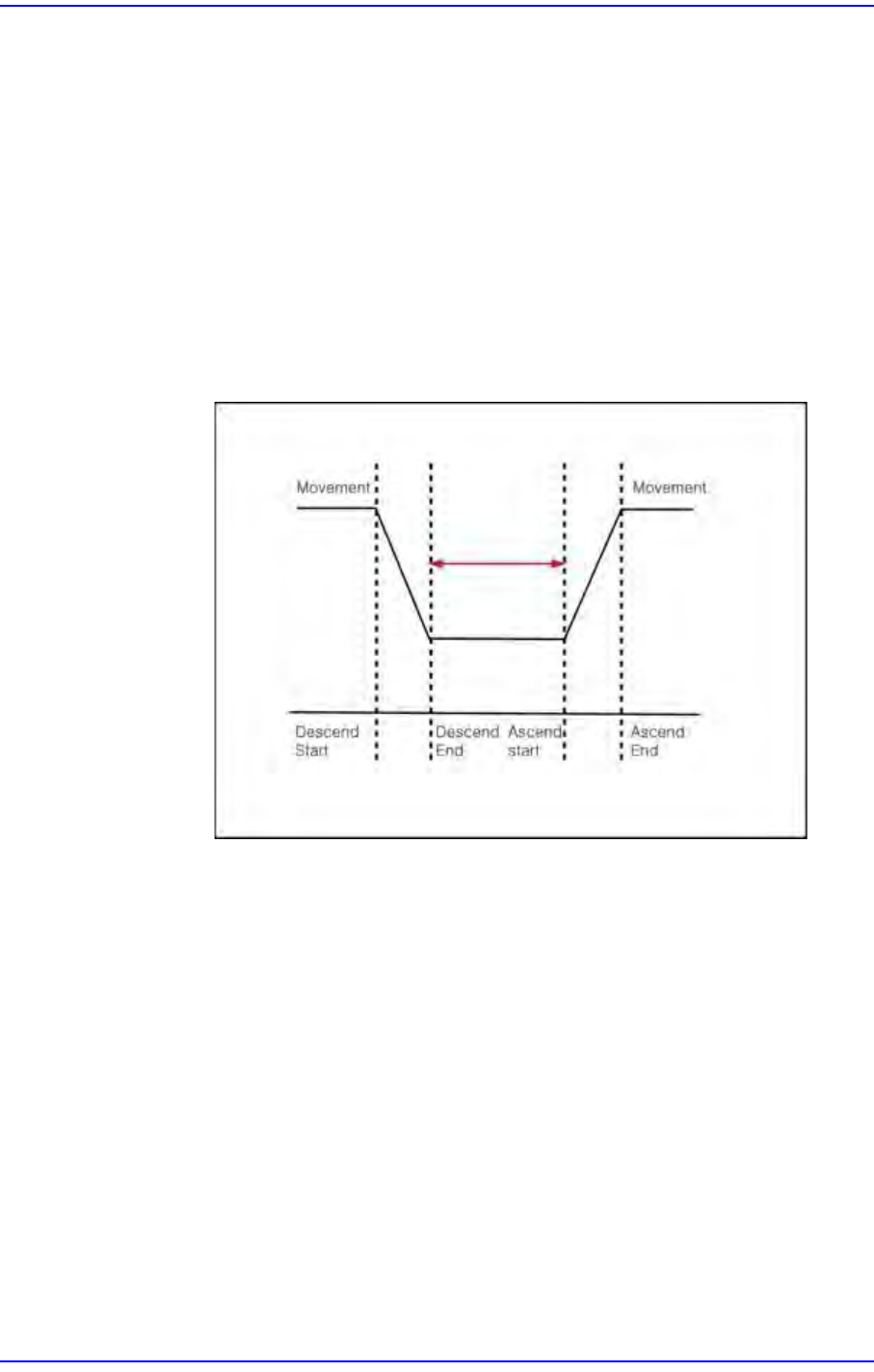

图
7.5 Graph of “Pick-Up Delay Time” Graph
<贴装> 编辑框
贴装部品时，从头结束下降动作后停止到重新上升开始的时间。
<吹气打开> 编辑框
部件贴装时，磁头完成下降停止后的从Vacuum Off 时开始到<吹气打
开>为止的时间。
单位 : msec (可设置成10 msec单位间隔)
<废料> 编辑框
废弃部件时，Head的Spinder完成下降处于停止状态后到开始上升时的
时间。
<真空关闭> 编辑框
贴装部件时，Head的Spinder完成下降处于停止状态后到开始上升时的
时间。
