9-11 Step Programming 执行 Import 。 如果输入了本公司标准格式之 外的文件格式， 该 列将如下显示 Comment 。把 鼠标指针移到需要更改名称的 列后单击右键， 并 在出现的菜单中选择该名 称。 这时， 如果没有符合拟 输入列的名称， 利用 Comments 设 置列名称。 下面是 Import 完成后的屏幕。 如果从 CAD 数据 Import 的元件没有登记， 需要将未 登记元件予以登记。 …
9-10
Fast Flexible Placer SM481(L) Administrator’s Guide

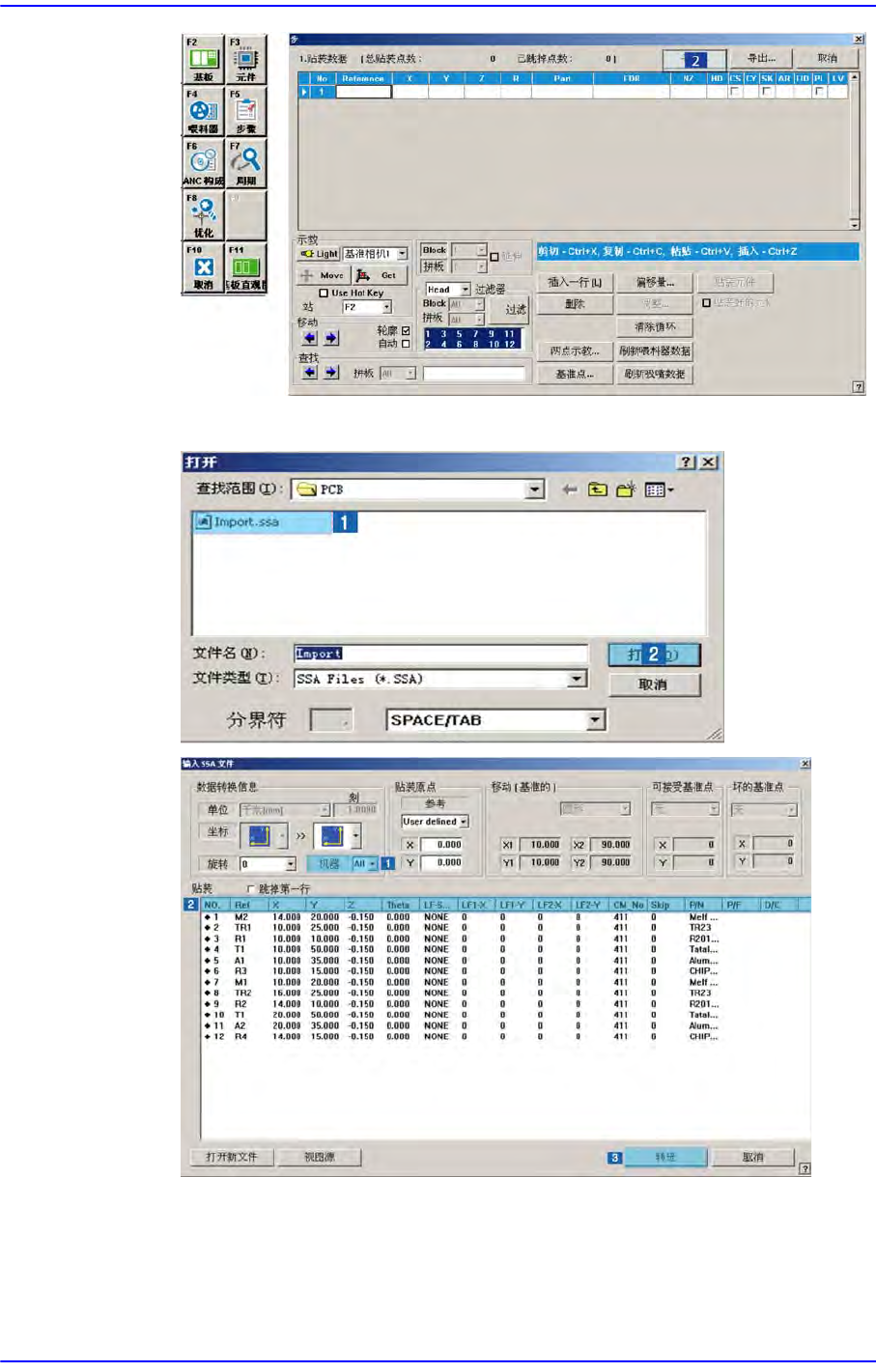

查找需要Import的CAD文件的位置及文件名并加以选择。
利用Import的SSA文件选择需要作业的设备。
选择需要输入的设备(Imported Machine)。然后检查Placements的列(Row)名
是否正确。如果是本公司的标准格式(SSA Format)，则不必更改该列的值。
9-11
Step Programming
执行Import。
如果输入了本公司标准格式之外的文件格式，该列将如下显示Comment。把
鼠标指针移到需要更改名称的列后单击右键，并在出现的菜单中选择该名
称。这时，如果没有符合拟输入列的名称，利用Comments设置列名称。
下面是Import完成后的屏幕。
如果从CAD数据Import的元件没有登记，需要将未登记元件予以登记。
在Place Data使用中的元件信息出现在设备DB的未登记元件清单窗口
(Unregistered Part List)时，应把该元件登记到PCB Part List。
9-12
Fast Flexible Placer SM481(L) Administrator’s Guide
已经在Local Part DB登记的元件将自动登记。单击<新建元件…>按钮，
实行Part Editor对话框。
单击 按钮，如下图出现未登记元件清单。
