SM481(L)_Administrator's guide (Chi_Ver6.1).pdf.pdf - 第319页
12-9 LED 贴装作业 用该 Rank 元件的喂料器， 使用优化 程序时也需要另外设定该 Rank 的喂料器 后再 进行优化。
12-8
Fast Flexible Placer SM481(L) Administrator’s Guide

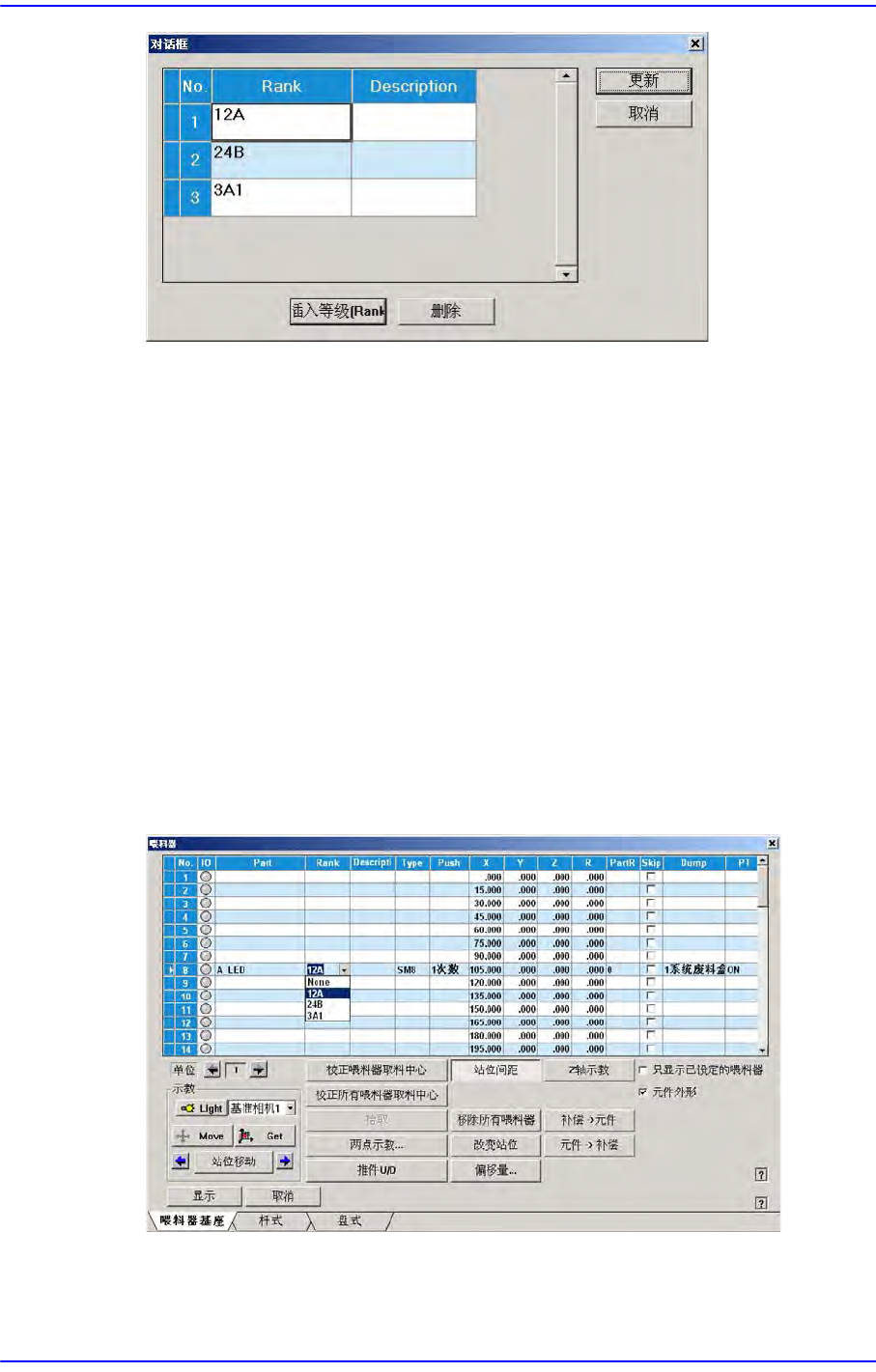

<Insert Rank>按钮
为了添加Rank而增加画面的Grid。
<删除>按钮
删除选定Rank。
<更新>按钮
可以储存修改后的Rank信息并关闭窗口。
<取消>按钮
不储存修改后的Rank信息并关闭窗口。
登记了Rank时，可以如下图所示在“喂料器登记”对话窗口选择Rank并检查该
Rank。
ITS设备必须确认Rank后才能进行作业，一般设备可以由操作人员通过肉眼检
查Rank。
使用Rank功能时，即使是同一元件也会根据Rank而视为不同元件后进行处理，
因此在“装贴登记”对话窗口登记装贴点时不仅需要设定元件名称，还要设定使
12-9
LED
贴装作业

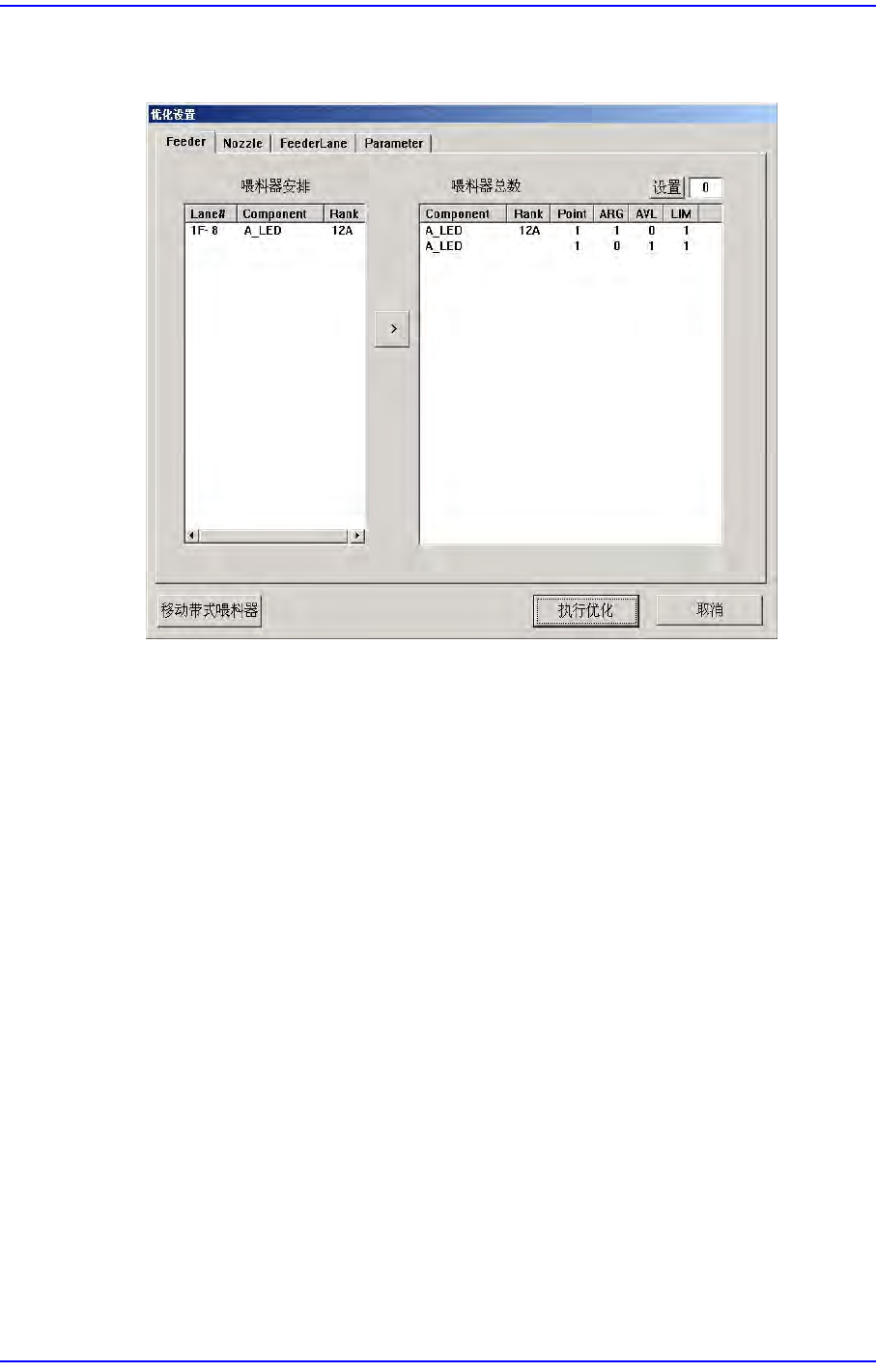

用该Rank元件的喂料器，使用优化程序时也需要另外设定该 Rank的喂料器后再
进行优化。
12-10
Fast Flexible Placer SM481(L) Administrator’s Guide
12.3. 供料器及贴装点的登记
需要供应使用等级(Rank)功能的LED元件时，在“供料器登记”菜单设置<等级
(Rank)>选项。
等级(Rank)选项的设置方法如下。

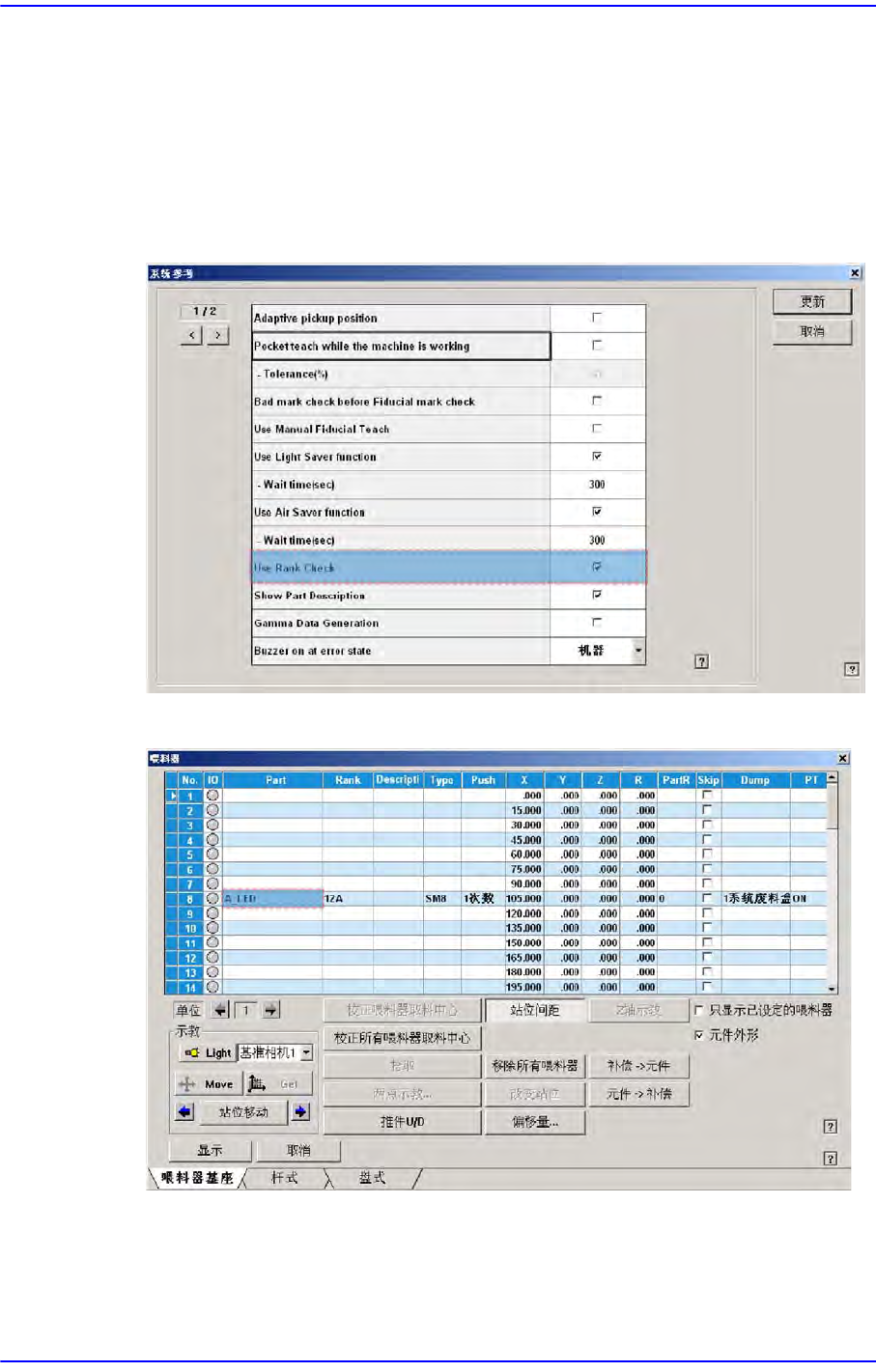

1) 在“系统设置”菜单的“选项设置”子菜单选择“一般”选项卡后，圈选<使用等级
检查>复选框。
2) 在“供料器登记”菜单选择供应LED元件的插槽。
