OM-1753 3-18 [5] [ 戻る ] ボタン “オフセットデータ”画面に戻ります。 [6] [ 適用 ] ボタン 入力したデータを適用します。 [ キャンセル ] ボタン 入力したデータをキャンセルして、保存してあるデータに戻します。 1303-001 2.1 オフセットデータ
OM-1753
3-171303-001

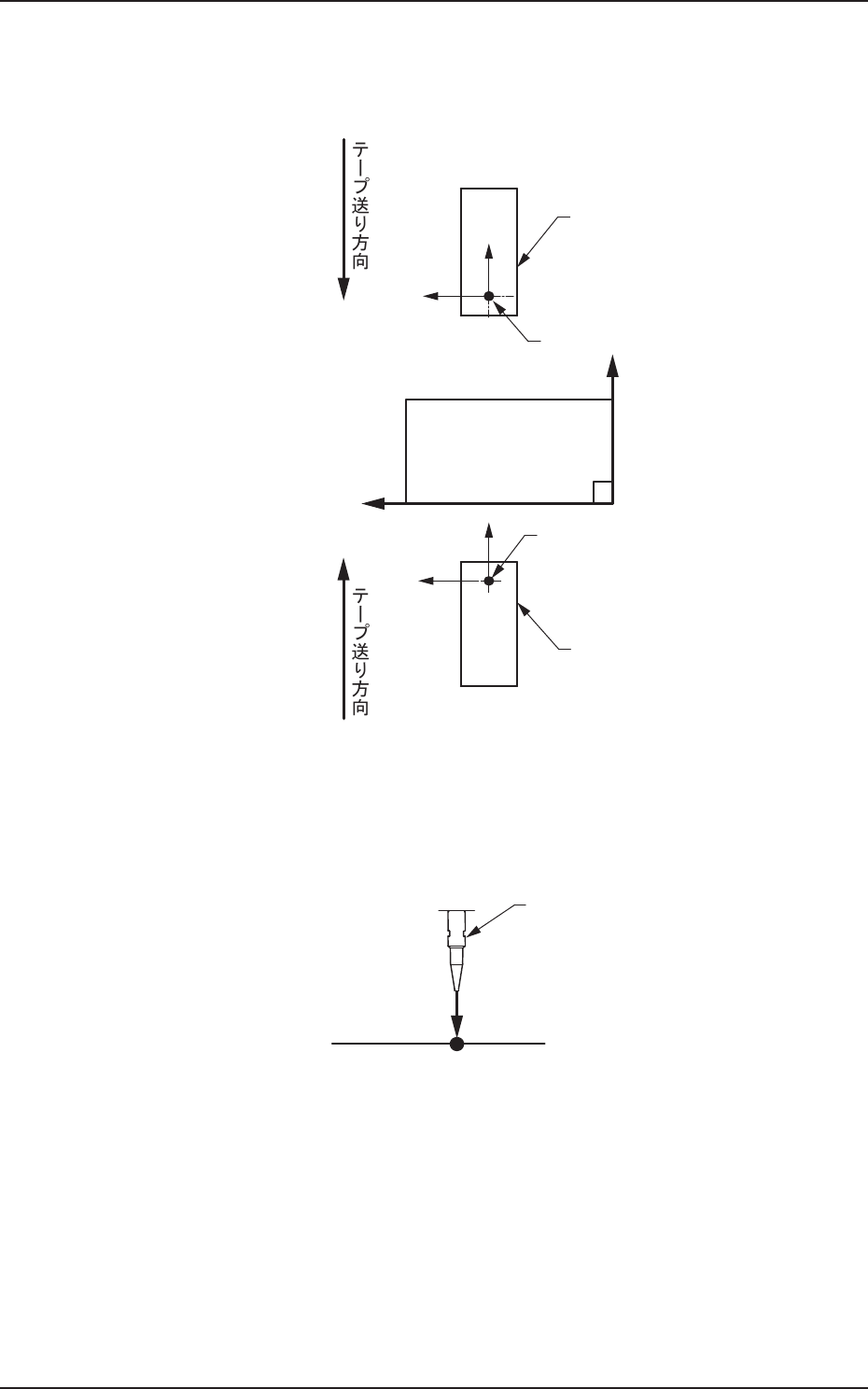

[2] X( 横 )、Y( 縦 )［mm］
各フィーダ No ごとのフィーダ吸着位置の設計寸法に対する位置ズレ
を調整するオフセットデータです。
F211
F111
後面フィーダ
前面フィーダ
装置手前側
Y(+)
X(+)
吸着位置
吸着位置
FC17
[3] L( 高 )［mm］
吸着基準レベル
ノズル
L(+)
FC18
オフセットに“+”の値を設定すると、吸着高さはノズルの下降スト
ローク量が増加する方向に作用します。
[4] ブロック選択
多段トレイフィーダが設置されているブロックを選択します。
2.1 オフセットデータ
OM-1753
3-18
[5] [ 戻る ] ボタン
“オフセットデータ”画面に戻ります。
[6] [ 適用 ] ボタン
入力したデータを適用します。
[ キャンセル ] ボタン
入力したデータをキャンセルして、保存してあるデータに戻します。
1303-001
2.1 オフセットデータ
OM-1753
3-19
2.1.2 ユニットオフセット
“オフセットデータ”タブシートで“ユニットオフセット”タブを押し“多
段トレイ”タブを押すと以下のタブシートが表示されます。
[1]
[2]
[3]
[4]

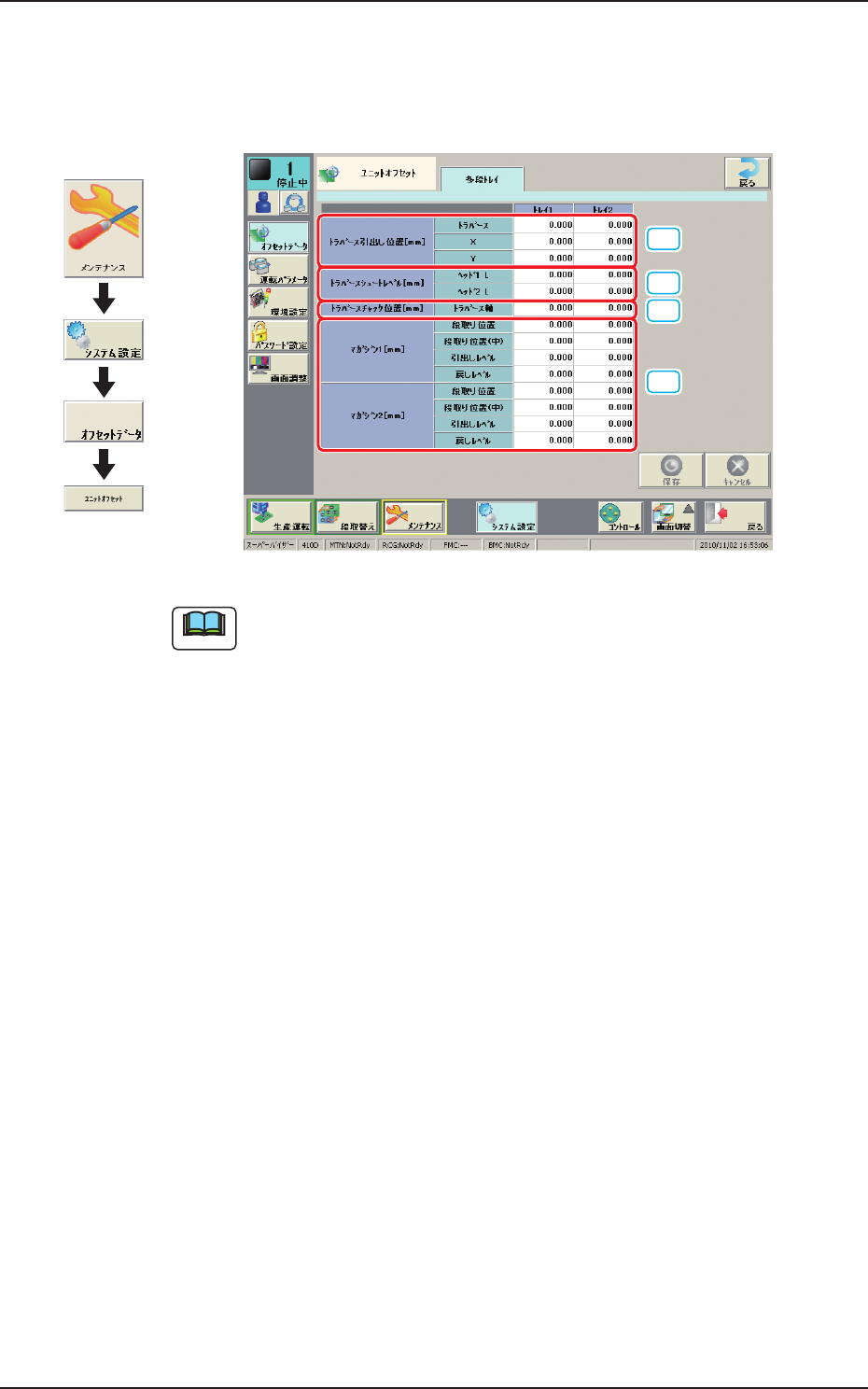

“多段トレイ”タブシート ( 多段トレイフィーダ 1 使用 ) FC19
ノート
画面表示は、選択するオプションによって異なります。
[1] トラバース引出し位置
トラバース軸によるパレット引出し位置を調整するオフセットデー
タです。
トラバース [mm]
パレット引出し時、トラバース軸はこのオフセットを加味して移動
します。
X ( 横 ) [mm]
部品吸着時のビーム移動量に加算されます。
Y ( 縦 ) [mm]
部品吸着時のビーム移動量に加算されます。
[2] トラバースシュートレベル
L ( 高さ ) [mm]
パレット引出しシュートレベルの高さを調整するオフセットデータ
です。設計高さより低く設置されている場合、オフセット符号は“プ
ラス”の入力となります。
1303-001
画面展開
2.1 オフセットデータ
