OM-1753 4-16 3.2.3 マガジン搭載部 シリンダ連結部 (各4か所) 3か月ごと 給油 (モリノックグリース AP1) マガジン搭載部 2(上)を原点に移動させ、交換位置扉を開きます。 電源を遮断します。 マガジン搭載部下面にあるシリンダ連結部の古いグリースを油ウエスで 拭き取ります。 新しいグリースをシリンジで塗ってください。 マガジン搭載部 1(下)は、マガジン交換位置 (中) に移動させ、同様 にマガジン1扉から作業…
OM-1753
4-15
リニアガイド
3か月ごと 給油
(ダフニーエポネックスグリースNo.1)
油ウエスで古いグリースを拭き取って、
新しいグリースをハケで塗るか、また
はグリースガンでグリースニップル
(8か所) から給油してください。
糸くずなどを残さないようにして
ください。
所要時間:5分
所要時間:1分
ベルト
1年ごと 点検
ベルトの磨耗を目視でチェックします。
注 意
FD8
1303-001
3.2 点検 / 清掃 / 給油か所
OM-1753
4-16
3.2.3 マガジン搭載部
シリンダ連結部 (各4か所)
3か月ごと 給油 (モリノックグリース AP1)
マガジン搭載部 2(上)を原点に移動させ、交換位置扉を開きます。
電源を遮断します。
マガジン搭載部下面にあるシリンダ連結部の古いグリースを油ウエスで
拭き取ります。
新しいグリースをシリンジで塗ってください。
マガジン搭載部 1(下)は、マガジン交換位置 (中) に移動させ、同様
にマガジン1扉から作業を行います。
糸くずなどを残さないようにしてください。
使用するノズルは、No.18 (グリーン)です。
No.18
ノート
所要時間:10分
注 意
A
B
VIEW A
VIEW B
FD9
1303-001
3.2 点検 / 清掃 / 給油か所
OM-1753
4-17

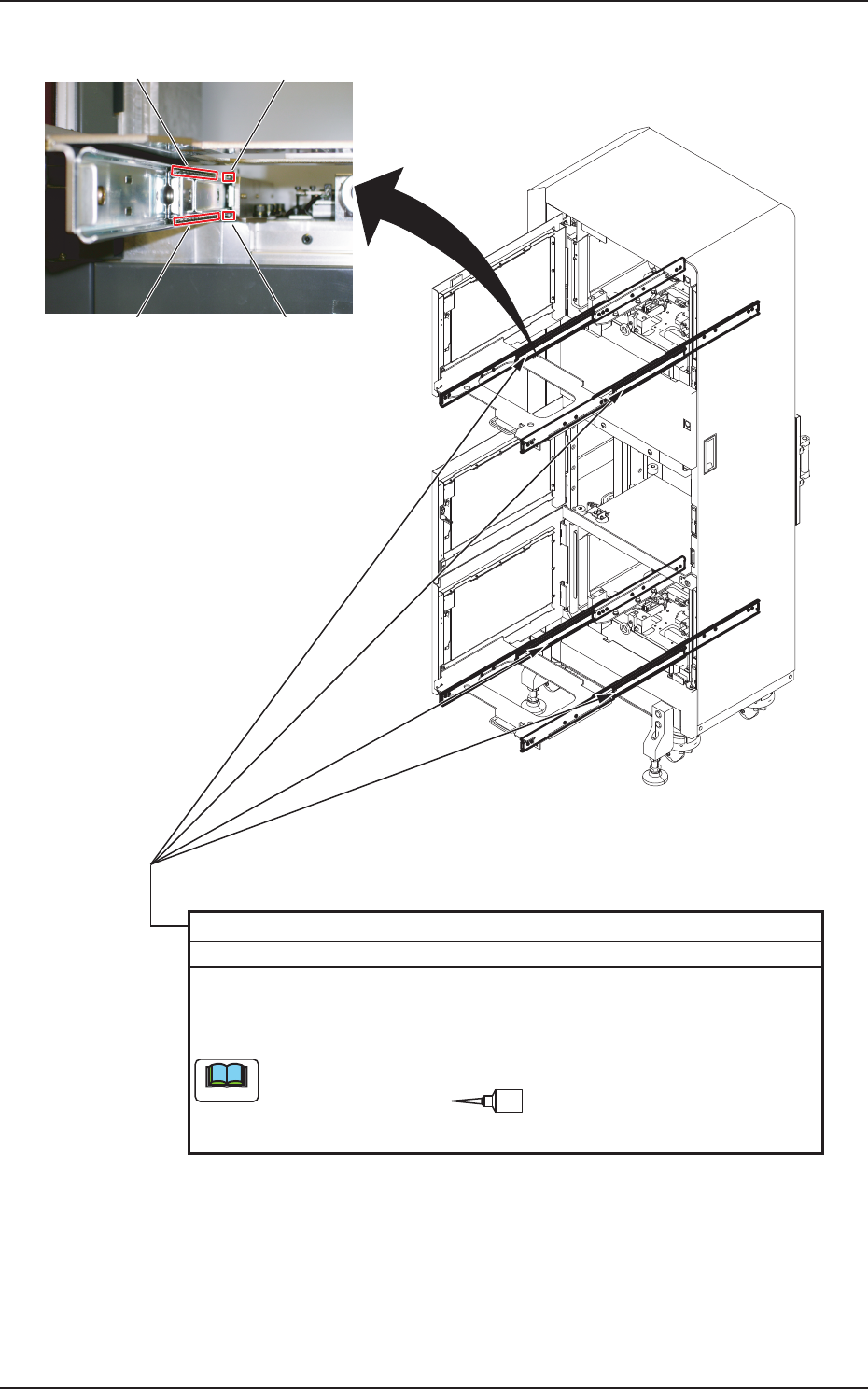

マガジンレール
1年ごと 給油 (ダフニーエポネックスグリースNo.1)
マガジン搭載部を引出します。
左右のマガジンレール手前側 (上、下) および奥側 (上、下)のベア
リング (各8か所) に新しいグリースをシリンジで塗ってください。
使用するノズルは、No.18 (グリーン)です。
No.18
ノート
所要時間:5分
ベアリング
手前側(上)
ベアリング
奥側(上)
ベアリング
手前側(下)
ベアリング
奥側(下)
