OM-1753
1-4
項 目 内 容
6. トレイの配置
トレイ配置不可範囲
230 mm
330 mm
パレット原点
パレット
トレイ
218.5 mm
注
注 : 多機能ヘッド (GS-MH100) の場合は、218.5 mm の範囲外の部品は
吸着できません。
7. パレット搭載数 Max. 15 パレット
×
2 マガジン
注 : トレイ高さによっては、搭載できるパレット数に制限があります。
8. マガジン総質量 Max. 40 kg / マガジン
注 ： ただし、1 パレットに搭載可能な総質量は Max. 2 kg です。
参考総質量
{( 部品 + トレイ固定マグネット + マグネットアタッチメント )
+ パレット }
×
15 段 + マガジン
= {1.63 + 0.7}
×
15 + 5
= 40 kg
TA4
1303-001
1.2 装置仕様
OM-1753
1-5
項 目 内 容
9. マガジン一括交
換
マガジンの一括交換ができます。
10. マガジン分離機
能
マガジン搭載部をエレベータの上端または下端部に移動することによ
り、機械動作中にマガジンやトレイの交換ができます。
11. 使用電源 AC 200 V (SIGMA-G5S 本体より供給されます。)
12. 皮相電力 約 3.0 kVA ( 参考 )
13. 使用空気圧 0.45 MPa (4.6 kgf/cm2)
注 : 以下のドライクリーンエアをご使用ください。
水 分 : 露点 - 17 ℃ 以下 ( 大気圧 )
油 分 : 0.1 mg/m³ 以下 (ANR)
ダスト : 固形物 0.01 µm 以下
(SIGMA-G5S 本体より供給されます。)
14. 空気消費量 約 2 L/min ( 標準状態 )
15. 質 量 トラバースカート : 約 140 kg
( マガジン総質量を除きます。)
エレベータユニット : 約 180 kg
( マガジン総質量を除きます。)
マガジン : 約 5 kg
( パレット総質量を除きます。)
パレット : 約 700 g
トレイ固定マグネット : 約 25 g
マグネットアタッチメント : 約 2 g
16. 寸 法 トラバースカート :
約 幅 806
×
奥行 860
×
高 1,078 mm
エレベータユニット :
約 幅 551
×
奥行 506
×
高 1,500 mm
パレット :
約 幅 350
×
奥行 296
×
高 8.5 mm
トレイ固定マグネット :
約 幅 84
×
奥行 15
×
高 8 mm
マグネットアタッチメント :
約 幅 10.5
×
奥行 19.5
×
高 6 mm
TA5
1303-001
1.2 装置仕様
OM-1753
1-61303-001
項 目 内 容

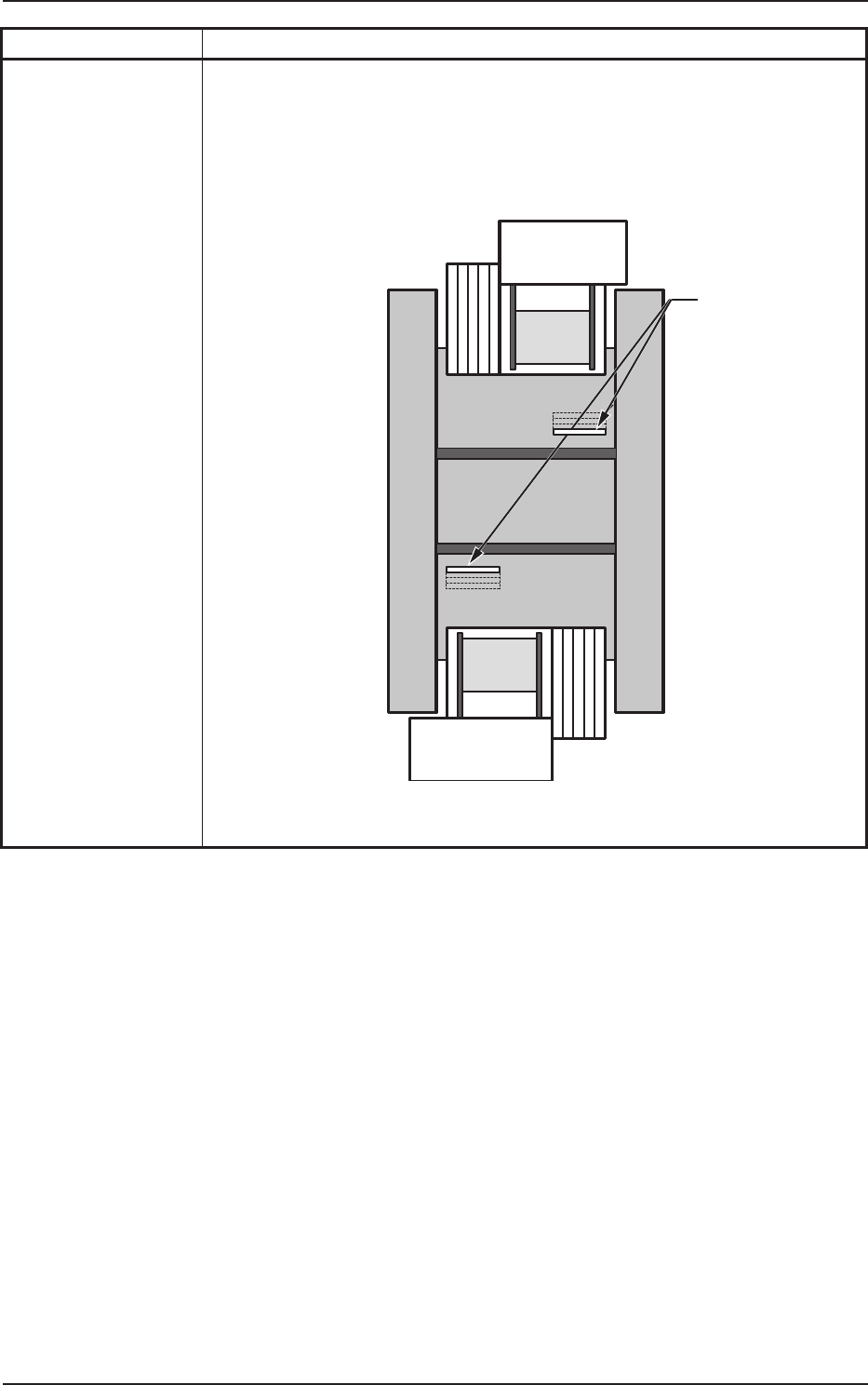

17. 設置位置と型式
指定
多段トレイフィーダの設置位置は以下の指定となります。
注 : (a) 多段トレイフィーダ設置側に、8 mm テープフィーダの場合
で、10 本搭載可能です。
(b) 多段トレイフィーダ使用時のノズルストッカは、装置内側
の 1 個のみ使用可能です。
多段トレイ
多段トレイ
ノズルストッカ
注 b
装置手前側
TA6
1.2 装置仕様
