2.2 運転パラメータ
2.2.1 トレイマトリックス更新設定
“運転パラメータ”タブシートで、[ トレイマトリックス更新設定 ] タブ
を押すと、以下のタブシートが表示されます。
[1]
[2]
[3]
[4]

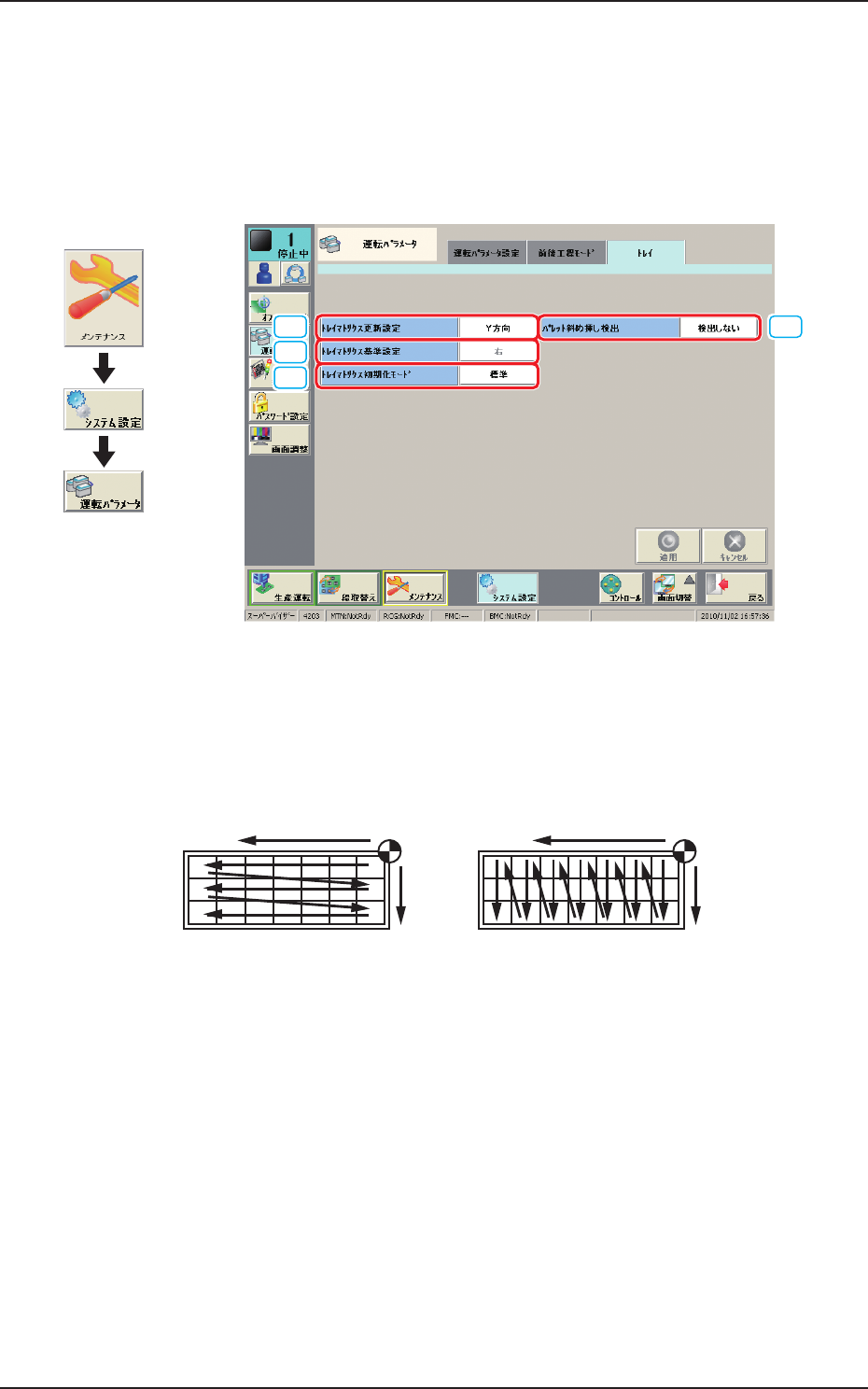

“トレイマトリックス更新設定”タブシート FC20
[1] トレイマトリックス更新設定
部品取出し順序の方向として、“X 方向”または“Y 方向”のどちら
かを選択します。通常は“Y 方向”を選択します。
“X方向”を選択した場合 “Y方向”を選択した場合
X
Y
X
Y
FC21
1303-001
画面展開
2.2 運転パラメータ
OM-1753
3-23

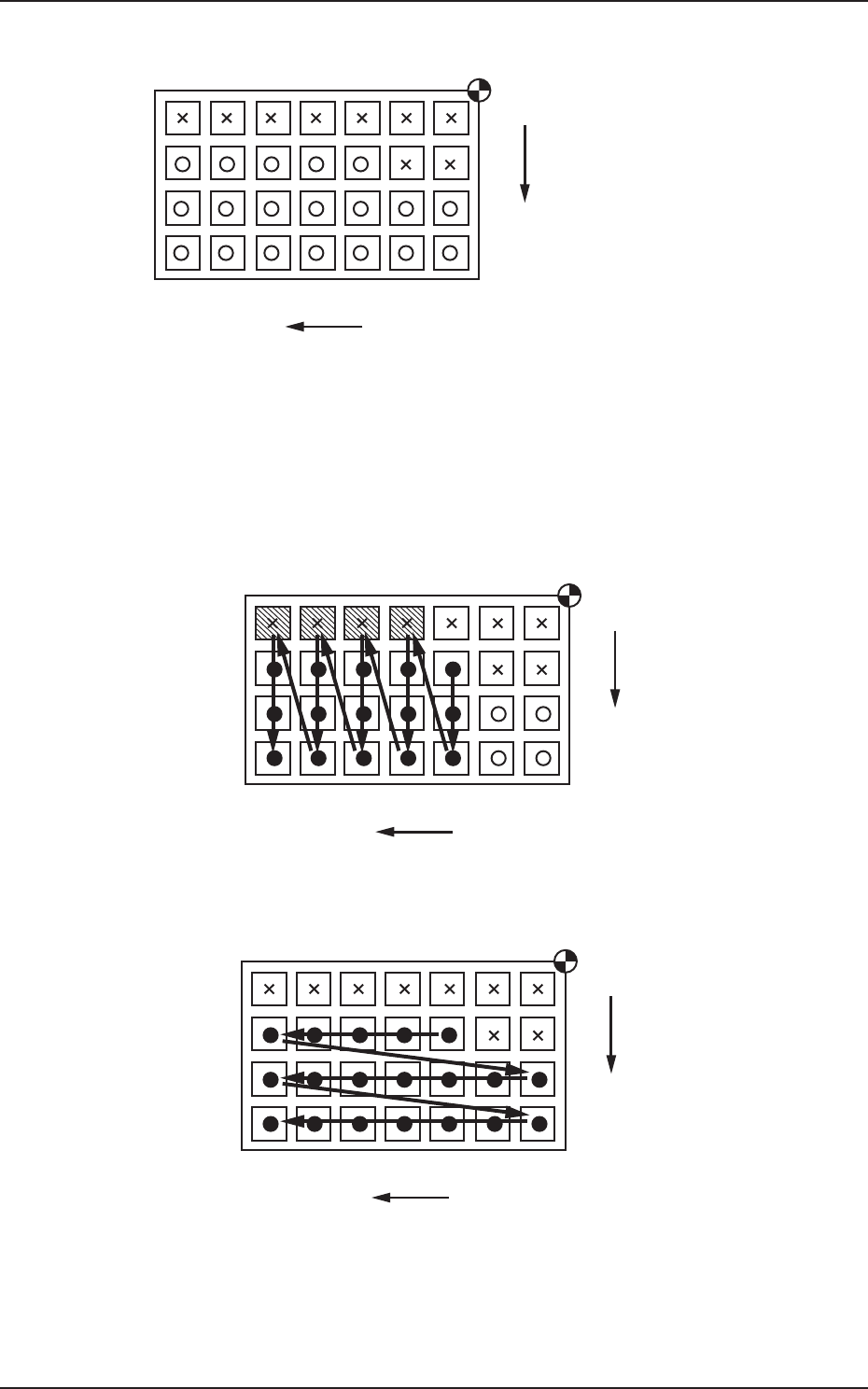

例 : トレイの状態が FC17 のような場合（仕掛かりトレイ）
3
1
2
99
･
･
･
2 199 ･ ･ ･ ･ ･ ･
X
Y
×:部品なし
(取り出し済み)
○:部品あり
FC22
•
最初に部品を吸着する位置は、（X:3、Y:2）とします。
● : 正常に吸着されます。
○ : 部品が残ります。
斜線 : 吸着ミスとなります。
“Y方向”を選択した場合
3
1
2
99
･
･
･
2 199 ･ ･ ･ ･ ･ ･
X
Y
FC23
3
1
2
99
･
･
･
2 199 ･ ･ ･ ･ ･ ･
X
Y
“X方向”を選択した場合
FC24
1303-001
2.2 運転パラメータ
OM-1753
3-24
[2] トレイマトリックス基準設定
トレイマトリックス基準設定を“右”または“左”から選択します。
[3] トレイマトリックス初期化モード
トレイマトリックス初期化モードの“標準”、“保持”、“初期化”の
いずれかを選択します。
標準 : 生産機種切替時にトレイマトリックスデータが同一品
種、未使用の場合は継続。
異なる ID に切替わった場合 (0,0) で初期化します。
保持 : 生産機種切替時にトレイマトリックスデータが同一品
種、未使用の場合は継続。
異なる ID に切替わった場合 (1,1) で初期化します。
初期化 : 生産機種で使用するトレイマトリックスデータをすべ
て (1,1) で初期化します。
キャンセル : 上記の選択をキャンセルし、元の“トレイマトリクス
更新”画面に戻します。
[4] パレット斜め挿し検出
パレットの斜め挿しの検出をするかしないかを設定します。
