OM-1753 4-4 228A0171 216A0451 TD3 1303-001 1.2 メンテナンス準備
OM-1753
4-3
指定の給油器具
(1) ビニール手袋
ビニール手袋などを利用して手塗りしてください。

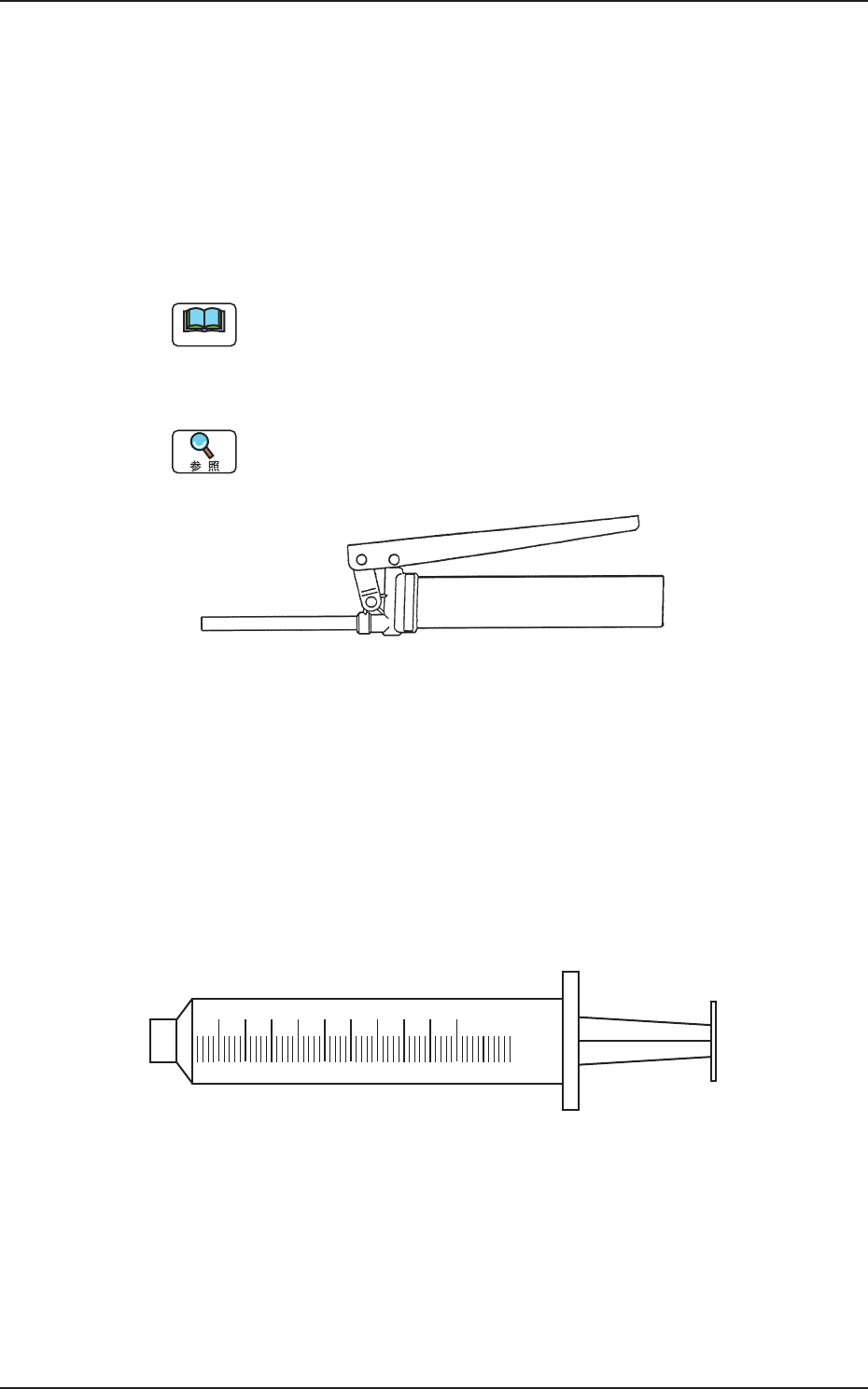

(2) ハンドグリースガン
規格 : KH-120
部品番号 : 228A0022
メーカ : ヤマダコーポレーション
ノート
(a) ダフニーエポネックスグリース No.1 の給油以外には使用しないで
ください。
(b) ハンドグリースガンおよびアタッチメントが必要な場合はご購入く
ださい。
使用方法については、ハンドグリースガン付属の取扱説明書を参照くだ
さい。
FD1
(3) シリンジ
2 種類のグリースを給油するために使用します。
シリンジ、ノズルを使い分けします。
2 種類のグリース : ダフニーエポネックスグリース No.1
モリノックグリース AP1
外観
1
2
3
4
5
6
7
8
9
10
12
mL
SINGLE USE ONLY
TERUMO
FD2
1303-001
1.2 メンテナンス準備
OM-1753
4-4
228A0171
216A0451
TD3
1303-001
1.2 メンテナンス準備
OM-1753
4-5
1.3 定期メンテナンスの項目
メンテナンスの項目 ( 点検、清掃、給油など ) を、ユニット別に分類して
記載します。
周期別のメンテナンスについては、“2. メンテナンスチェックリスト”
を参照してください。
注 意
＊印は、初回のみのメンテナンス時期です。
以降は○印の周期でメンテナンスを行ってください。
ユニット名 点検、清掃、給油か所 作業
メンテナンス周期
毎日 毎週 毎月 3 か月 6 か月 1年
3.2.1
パレット
パレット 点検、清掃 ○
レール 点検 ○
上面 点検 ○
3.2.2
エレベータ
ユニット
ボールネジ 給油 ○
フレーム下面 点検、清掃 ○
リニアガイド 給油 ○
ベルト 点検 ○
エレベータクランプ
ロッド
点検 ○
3.2.3
マガジン
搭載部
シリンダ連結部 給油 ○
マガジンレール 給油 ○
3.2.4
マガジン
ラックシャッタ支点部 給油 ○
3.2.5
トラバース
カート
パレット受け 点検 ○
リニアガイド 給油 ○
エレベータクランパ 給油 ○
位置決めピン 給油 ○
パレットチャック 給油 ○
フィーダベース上面溝 清掃 ○
フィーダベース上面 清掃 ○
リールボックス 清掃 ○
スクラップボックス 清掃 ○
3.2.5.1
カッタ
ユニット
カッタボックス内 清掃 ○
リニアガイド 給油 ○
フラットリング 交換 ○
フッ素シート 交換 ○
ウレタンクランプ 交換 ○
TD4
1303-001
1.3 定期メンテナンスの項目
