OM-1753 4-26 注意 フラットリングのカット時 、市販品のカッタでけがをしない ように注意して作業してください。 3.2 点検 / 清掃 / 給油か所 1303-001
OM-1753
4-25
警告
カッタ刃に注意して作業してください。
•
カッタ刃で手などを切るおそれがあります。
手袋を着用し、十分注意して作業を行ってください。
•
防護のため、カッタ部のメンテナンス時には、カッタ刃カ
バーを取付けること。

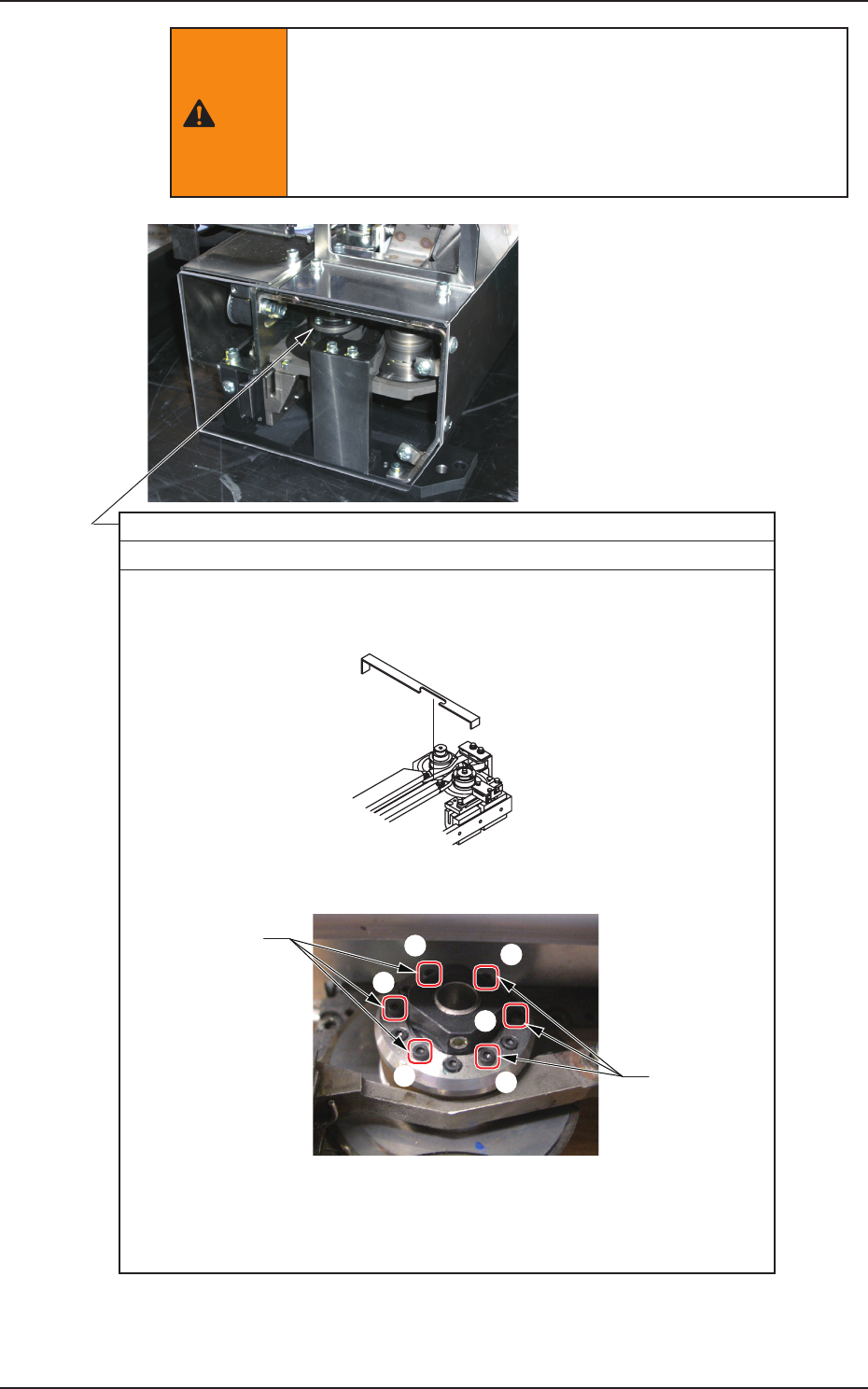

フラットリング
1年ごと 交換 所要時間:10分
(1)
ネジ11本を外し、カバーを取外します。
(2)テープクランプを閉じた状態で、カットユニット固定治具
を使用し、ウレタンクランプ部を固定します。
固定治具取付け位置
(3)シールカバーのボルト(6か所)を1～6の順でレンチでゆるめて外します。
(4)
フラットリングを交換します。
(5)
シールカバーをして、ボルト(6か所)を取付けます。
(ラインアクセサリに付属しているトルクドライバにて取付けてください。)
(締付トルク 18.6～22.6Ncm(1.9～2.3kgfcm))
ボルト
ボルト
①
②
③
④
⑤
⑥
FD19
1303-001
3.2 点検 / 清掃 / 給油か所
OM-1753
4-26
注意
フラットリングのカット時、市販品のカッタでけがをしない
ように注意して作業してください。
3.2 点検 / 清掃 / 給油か所
1303-001
OM-1753
4-27
フッ素シート
1年ごと 交換 所要時間:15分
(2)テープ誘いをはずします。
(1)フロント安全バーを取外し、
カッタをカートからおろしてください。
フロント安全バー
パッチン錠
取外したフッ素シート
(3)ネジ5本を外します。
(4)フッ素シートを交換してください。
ノートノート
(a) カッタをカートに載せる時、コネクタ2か所を
きちんと固定してください。
(b) カッタをカートに載せる時、カッタを奥まで押込み
パッチン錠(2か所)にてきちんと固定してください。
(C) 安全カバーを忘れずに取付けてください。
FD20
1303-001
3.2 点検 / 清掃 / 給油か所
