2.4 生産データ
ブロック 1 に多段トレイを設置した場合で説明しています。

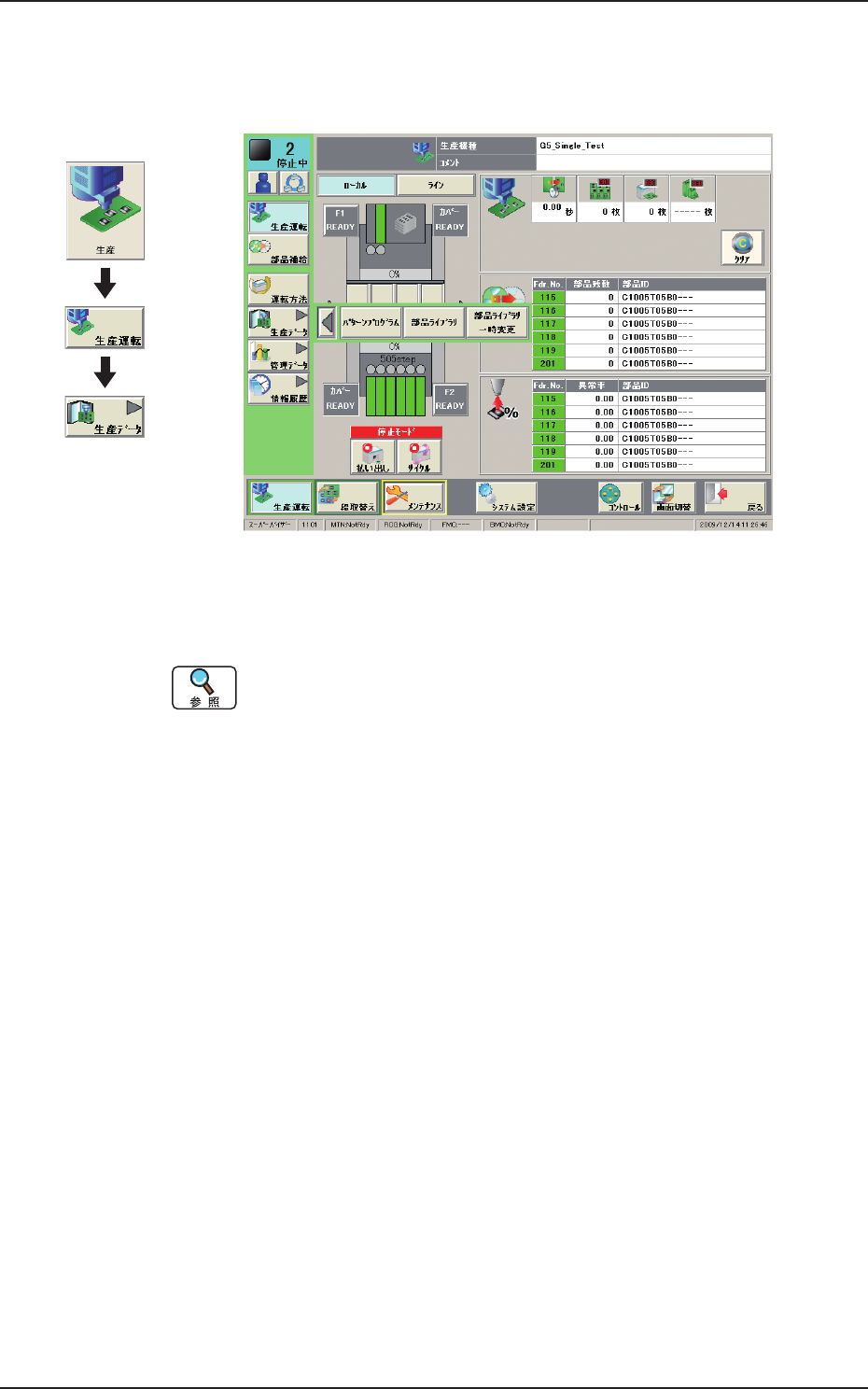

生産データ画面 FB12
“生産データ”画面は、“パターンプログラム”画面、“部品ライブラリ”画面、
“部品ライブラリ一時変更”画面で構成されます。
“パターンプログラム”画面の詳細については、“本体取扱説明書 2 巻
2 章 パターンプログラム”を参照してください。
画面展開
1303-001
2.4 生産データ
OM-1753
2-131303-001
2.4.1 パターンプログラムの概要

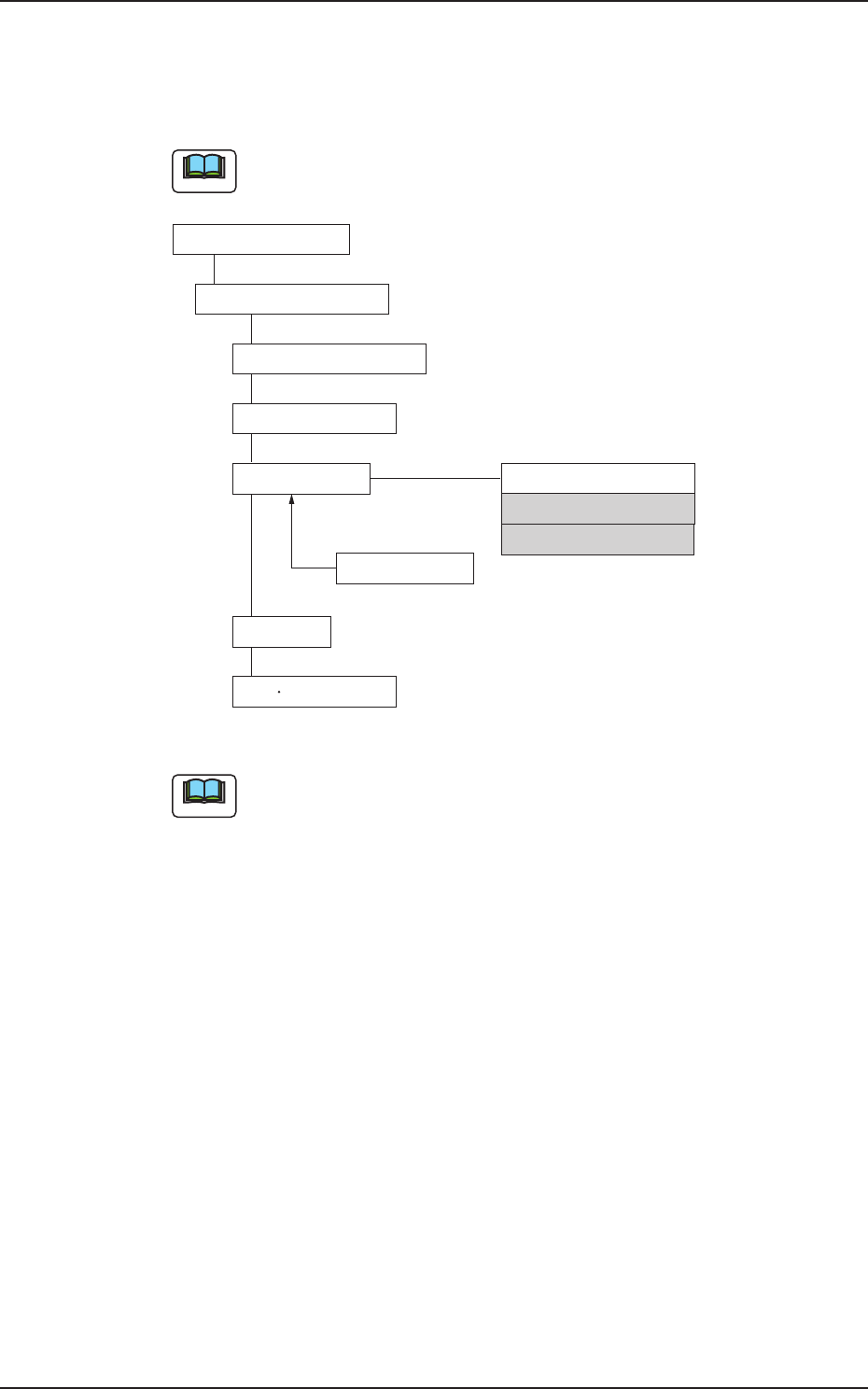

多段トレイフィーダのパターンプログラムは、次のようなデータで構成さ
れます。
ノート
灰色で塗りつぶされている部分が、多段トレイフィーダに関連する項目
です。
ブロック1
トレイ
(F02)
トレイ段
(F03)
部品ID
パターンプログラム名
オペレーションデータ
ノズル配置データ
部品配置データ
装着データ
吸着 装着順データ
部品ライブラリ
パターンプログラム
パターンプログラムの構成 FB13
ノート
項目名の後ろに付いている数字 (F02) ～ (F03) は、参照 No. を示してい
ます。
2.4 生産データ
OM-1753
2-141303-001
2.4.1.1 部品配置データの構成
多段トレイフィーダに配置する部品 ID( 部品品種 ) を設定します。
(F02) トレイ
参照項目 No. データ名
F02_01 Fdr №
F02_02 部品 ID
F02_03 C
F02_04 コメント
F02_05 ライブラリコメント
F02_06 方向 [° ]、供給データ種類、幅 [mm]
F02_07 部品使用量
TB1
(F03) トレイ段データ
参照項目 No. データ名
F03_01 トレイユニットオルタネート
F03_02 トレイ 1 段オフセット
F03_03 マガジン段数
F03_04 トレイ段
F03_05 ブロック 1 ～ブロック 9
TB2
