1.2 コントロールメニュー
共通メニューバーにで、[ コントロール ] ボタンを押すと、“コントロー
ルメニュー画面”が表示されます。
“コントロールメニュー”画面の詳細については、“1 巻 2 章 2.1 コン
トロールメニュー”を参照してください。
FB2
1303-001
1.2 コントロールメニュー
OM-1753
2-3
2. 生産運転メニュー
2.1 生産運転メニューの概要
生産運転メニューは、以下のサブメニューおよび画面によって構成されて
います。
ノート
灰色で塗りつぶされている部分は、多段トレイフィーダに関連する項目
です。
参照項番号
生産運転メニュー
生産運転メイン画面
運転方法
トレイ吸着マトリクス 編集
管理データ
情報履歴
部品ライブラリ一時変更
生産データ
トレイ品種データ
部品ライブラリ
パターンプログラム
フィーダ&ノズル警告吸着
生産機種稼働情報
装置稼働情報
オルタネート
テスト運転指定
運転方法指定
運転モード
部品補給
2.2.1
2.2.2
2.3.1
2.3.2
2.3.3
2.4.1
2.4.2
2.4.3
2.2
生産運転メニューの概要 FB3
1303-001
2. 生産運転メニュー
OM-1753
2-4
2.2 部品補給
部品補給画面で多段トレイフィーダを設置した [ ブロック選択 ] ボタンを
押すと、多段トレイフィーダの部品補給画面が表示されます。
多段トレイフィーダ用の“部品補給”画面は“トレイ吸着マトリクス編集”
画面と“トレイ品種データ”画面で構成されます。
[1]
[2]

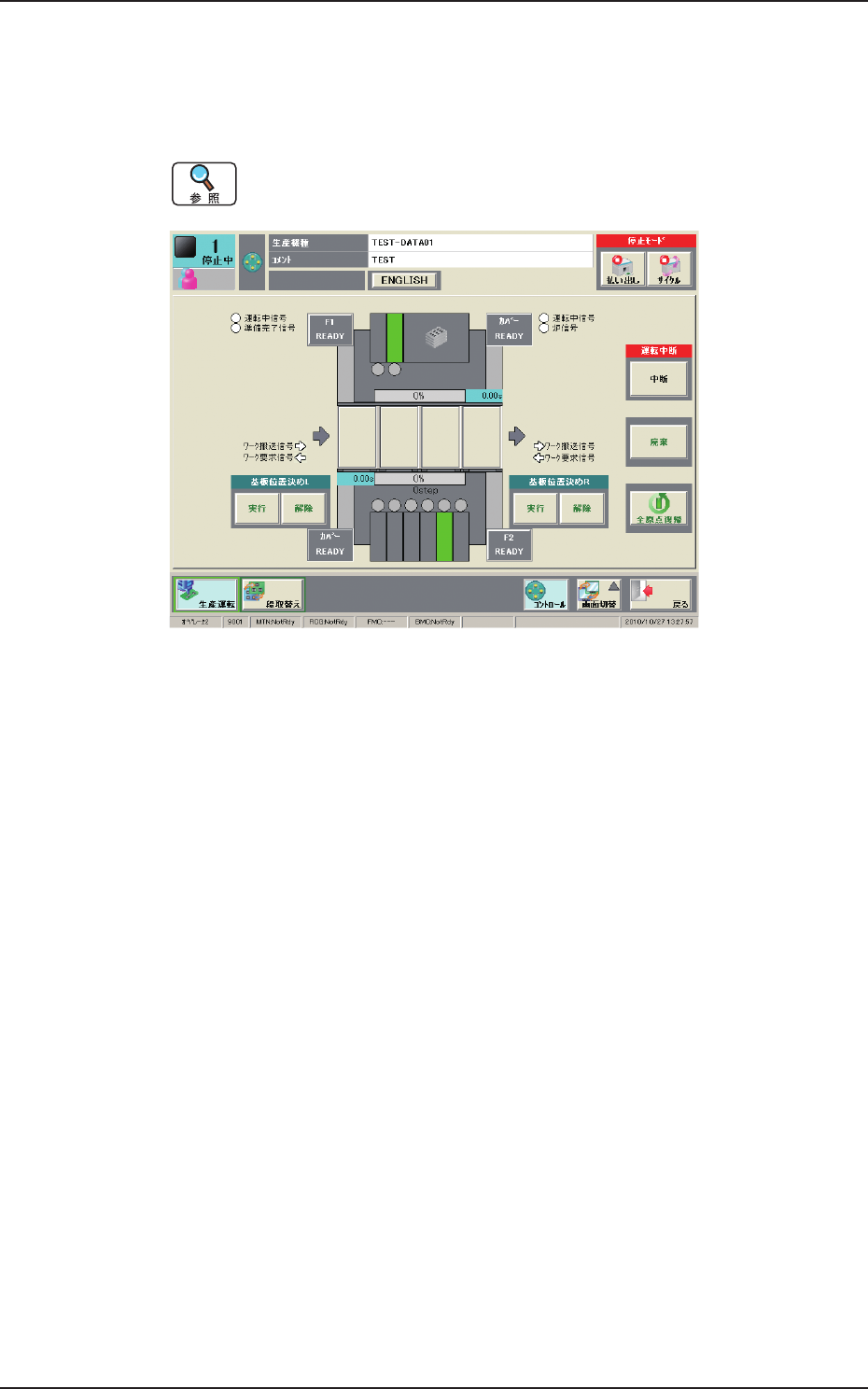

部品補給画面 ( 多段トレイフィーダ 1 使用 ) FB4
[1] [ マガジン 2 READY]、[ 交換位置 READY]、[ マガジン 1 READY] ボタン
各ボタンを押すことにより、該当する扉の準備完了スイッチが点灯
し、扉がロックされます。
[2] カレントマガジン、カレント段
現在使用しているマガジン、段の番号が表示されます。
画面展開
1303-001
2.2 部品補給
