OM-1753
2-10

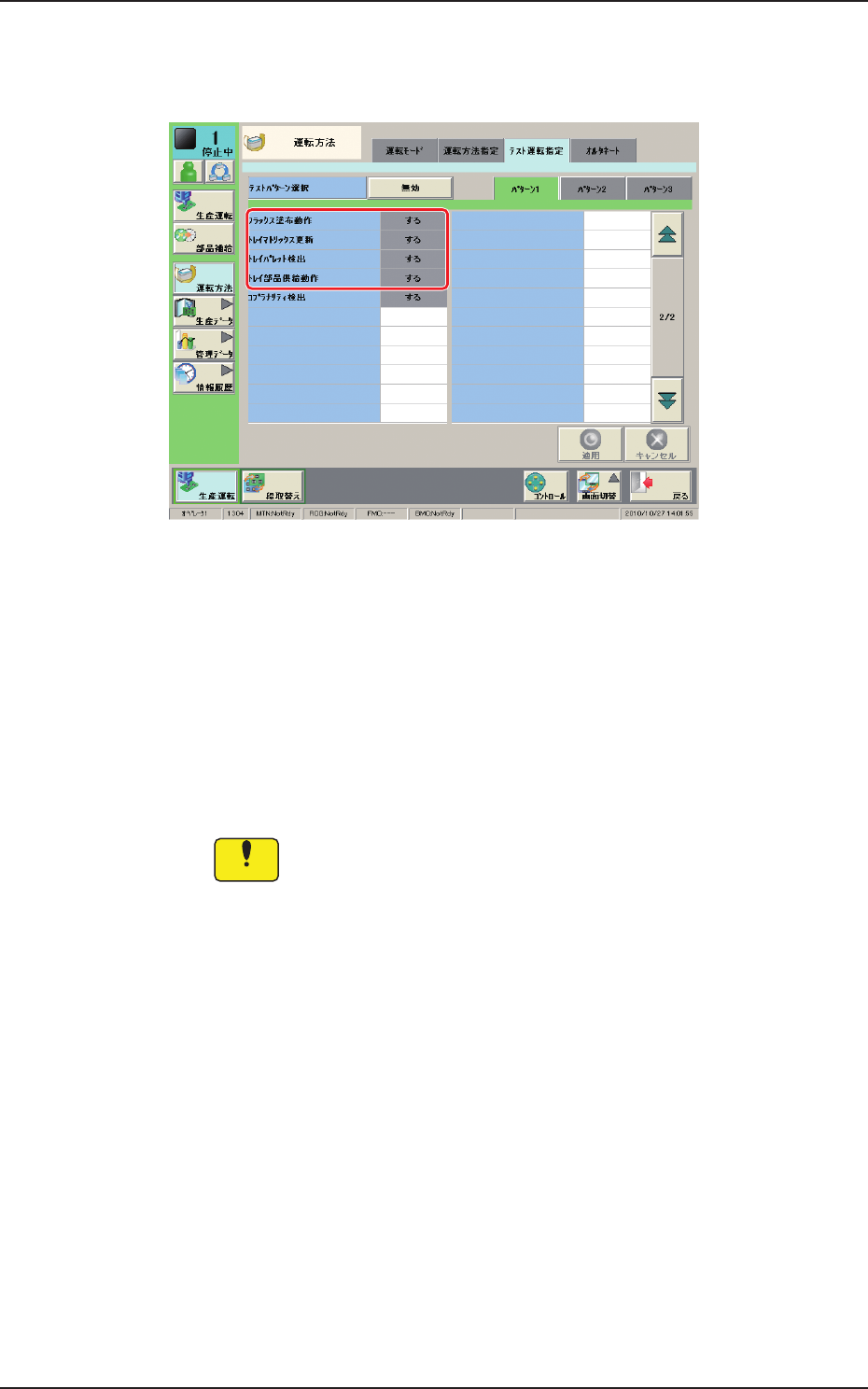

2.3.2 テスト運転指定
テスト運転指定について設定が行えます。
“テスト運転指定”タブシート (2 ページ目 ) FB10
テスト運転パターン
テスト運転方法の内容を設定します。
多段トレイフィーダに関する項目は以下のとおりになります。
トレイマトリックス更新しない
トレイパレット検出しない
トレイ部品供給動作しない
注 意
テスト運転方法の選択を間違えると、吸着ノズルの部品吸着、部品
散乱またはシュートとの衝突など、各種の不具合を起こす原因とな
ります。
1303-001
2.3 運転方法
OM-1753
2-11

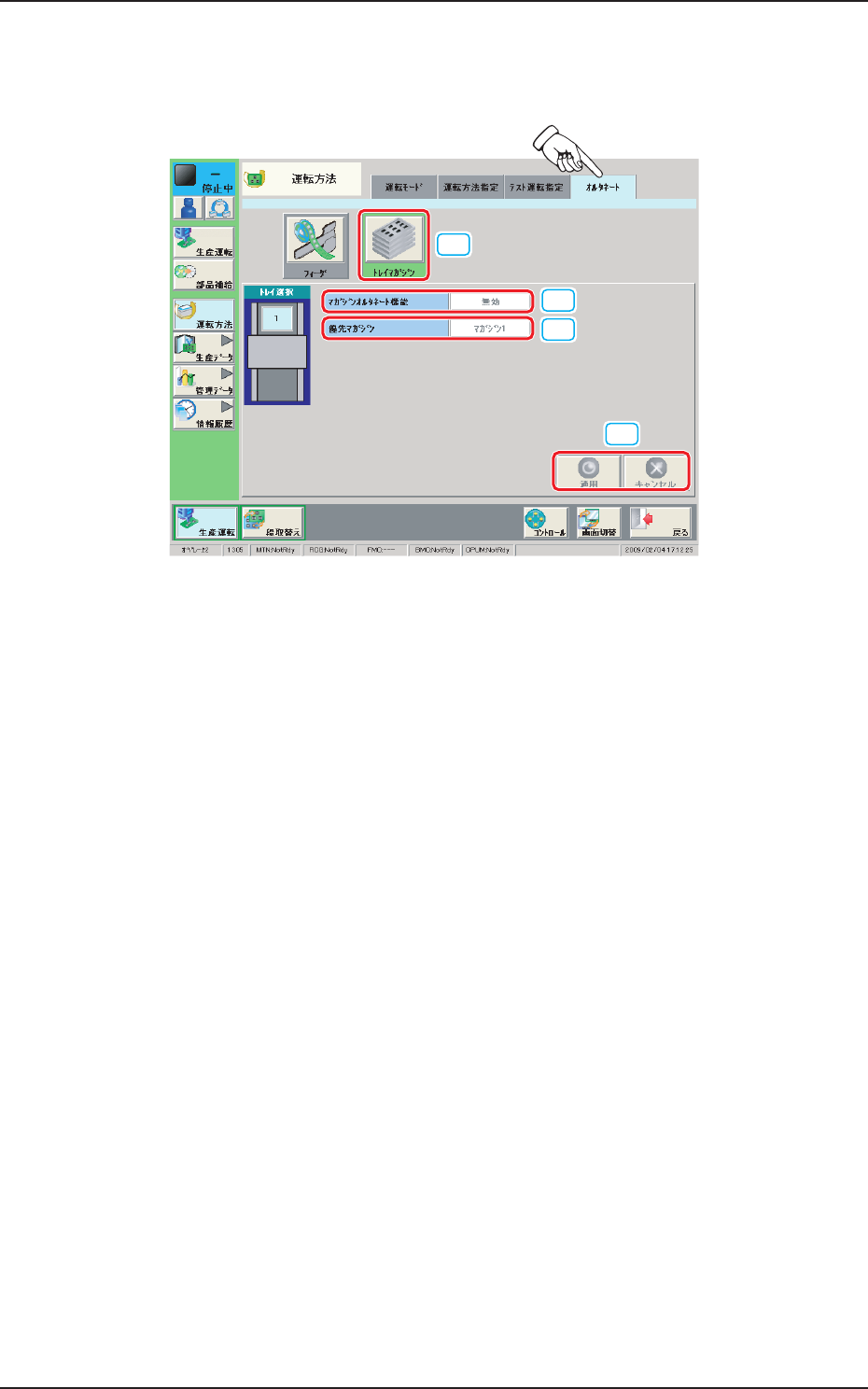

2.3.3 オルタネート
マガジンオルタネートについての設定が行えます。
[1]
[2]
[3]
[4]
“オルタネート”タブシート ( 多段トレイフィーダ 1 使用 ) FB11
[1] [ トレイマガジン ] ボタン
多段トレイフィーダのマガジンオルタネート画面に切替えます。
[2] マガジンオルタネート機能選択ボタン
[ 有効 ] : マガジンオルタネート機能を有効にします。
[ 無効 ] : マガジンオルタネート機能を無効にします。
[3] 優先マガジンボタン
[ マガジン 1] : マガジン 1 から優先して部品を使用します。
[ マガジン 2] : マガジン 2 から優先して部品を使用します。
[4] [ 適用 ]、[ キャンセル ] ボタン
[2]、[3] で選択した項目を装置に反映または、キャンセルさせます。
1303-001
2.3 運転方法
OM-1753
2-12
2.4 生産データ
ブロック 1 に多段トレイを設置した場合で説明しています。
生産データ画面 FB12
“生産データ”画面は、“パターンプログラム”画面、“部品ライブラリ”画面、
“部品ライブラリ一時変更”画面で構成されます。
“パターンプログラム”画面の詳細については、“本体取扱説明書 2 巻
2 章 パターンプログラム”を参照してください。
画面展開
1303-001
2.4 生産データ
