OM-1753 4-22 1303-001 フィーダベース上面 毎日 清掃 所要時間 :2 分 異物、不要部品などを掃除機で除去し、 ゴミ、ほこりなどをウエスで拭取ってく ださい。 フィーダベース上面溝 毎週 清掃 所要時間 :2 分 ゴミ、ほこりを掃除機で吸取ってくださ い。 FD15 スクラップボックス 毎日 清掃 所要時間:1分 リールボックス 毎日 清掃 所要時間: 5 分 リールボックス底のゴミ、ほこりを 掃除機で吸取ってくだ…
OM-1753
4-21
•
パレットチャック保護カバーの取外し
手順
(1) 多段トレイフィーダを原点復帰させます。
(2) 電源を遮断します。
(3) 固定ネジ (M3L4)(2 か所 ) をプラスドライバで取外します。
警告
メンテナンス作業を行う場合、電源ブレーカを切り、南
京錠でロックしてください。
パレットチャック
保護カバー
FD14
•
メンテナンスカバーの取付け
パレットチャック保護カバーの取外し手順の逆の手順でメンテナンス
カバーを取付けてください。
注意
メンテナンス終了後は、カバーを取付けてください。
1303-001
3.2 点検 / 清掃 / 給油か所
OM-1753
4-221303-001
フィーダベース上面
毎日 清掃 所要時間:2分
異物、不要部品などを掃除機で除去し、
ゴミ、ほこりなどをウエスで拭取ってく
ださい。
フィーダベース上面溝
毎週 清掃 所要時間:2分
ゴミ、ほこりを掃除機で吸取ってくださ
い。
FD15
スクラップボックス
毎日 清掃 所要時間:1分
リールボックス
毎日 清掃 所要時間:5分
リールボックス底のゴミ、ほこりを
掃除機で吸取ってください。
見たスクラップボックス内が、空テープで
満杯になっている場合スクラップボックス
を引出し、空テープを除去してください。
ノート
設定により満杯になる間隔が異な
り、1日に数回の清掃が必要になる
場合があります。
掃除間隔は“1.3.1 テープ間隔に
よるスクラップボックス掃除間隔
時間の例”を参考にしてください。
FD16
3.2 点検 / 清掃 / 給油か所
OM-1753
4-23

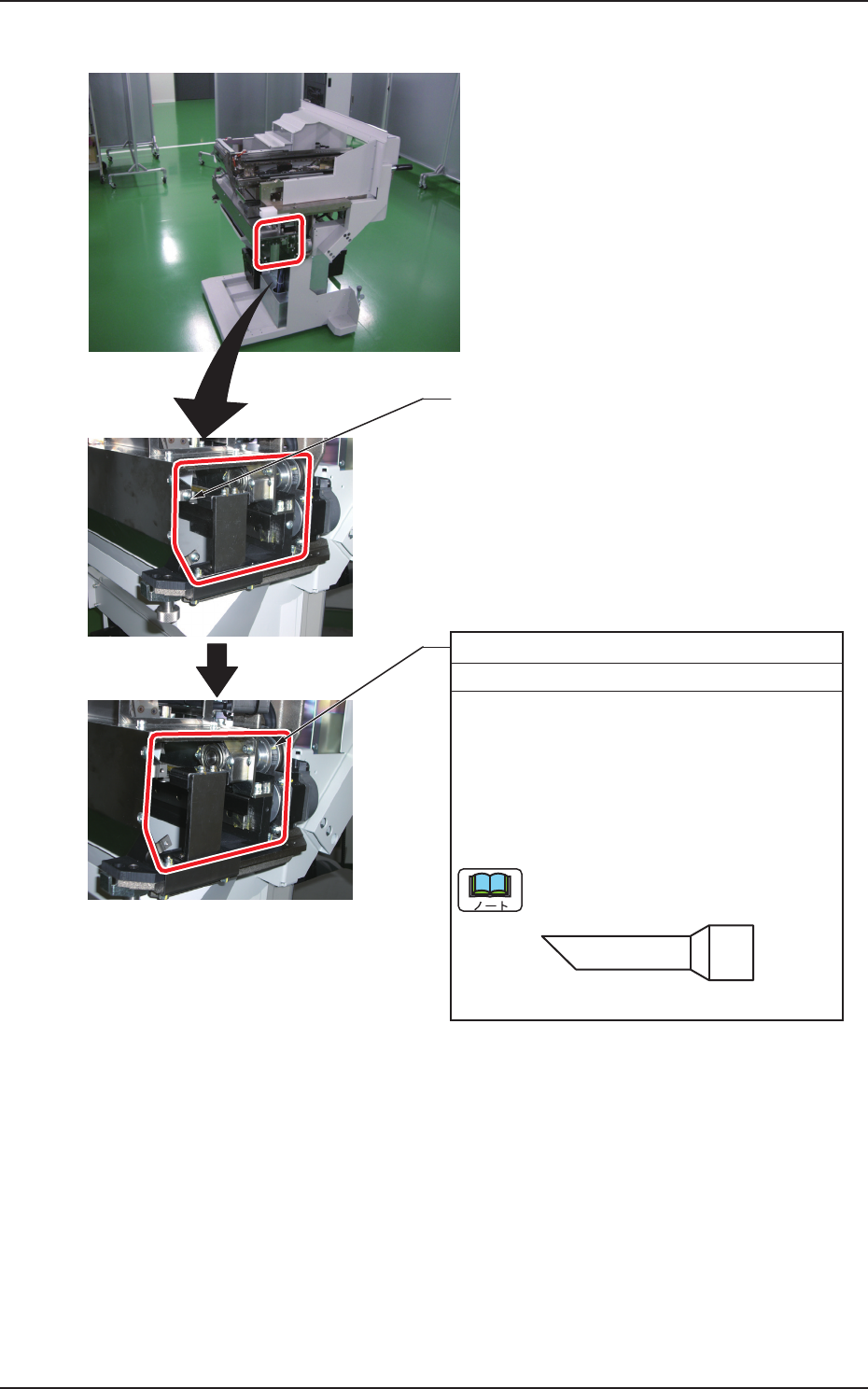

3.2.5.1 カッタユニット
カッタボックス内
毎週 清掃 所要時間 :10 分
(1)
( 2 )
(3)
フィーダ一括交換カートを外します。
フィーダ一括交換カートのカッタ部分の
ネジを(12か所)を取り、カバーを取外
します。
カッタ部内部にあるゴミ、ほこりを
掃除機で清掃してください。
掃除機の吸引口先端が細いタイプを
使用してください。
吸引口先端 ( 推奨 )
反対側のネジも外す。(計12か所)
FD17
1303-001
3.2 点検 / 清掃 / 給油か所
