OM-1753
1-16
3.4.1 パレットの取付け手順
通知
パレットはマガジン内に平行にセットしてください。
パレットが平行にセットされていないと、トラバースがパ
レットを引出すことができず、パレット上の部品をばらま
いたり、パレットまたは装置を破損させるおそれがありま
す。
手順
(1) マガジン扉を開く。
注 意
マガジン扉が変形した状態のままで運転を行うと、故障の原因とな
ります。
(2) トレイをセットしたパレットを、左右の段番号を合せ、パレットを
押込む。
注 意
•
パレットをマガジンにセットする場合は、パレットの表裏を間
違えないようにしてください。
パレットの表裏を間違えた場合は異常を検出できませんので、
故障の原因となります。
•
GXH-1/3 用パレットは使用できません。
GXH-1/3 用パレットをマガジンにセットすると、マガジン扉が完
全に閉まりません。
(3) マガジン扉を閉める。
注 意
マガジン扉を乱暴に閉じると、トレイから部品が飛出すおそれがあ
りますので、静かに、確実に、扉を閉じてください。
部品の吸着ミスや装置故障の原因となります。
3.4.2 パレットの取出し手順
手順
(1) マガジン扉を開く。
(2) マガジンから取出したいパレットを引抜く。
1303-001
3.4 マガジン
OM-1753
1-17

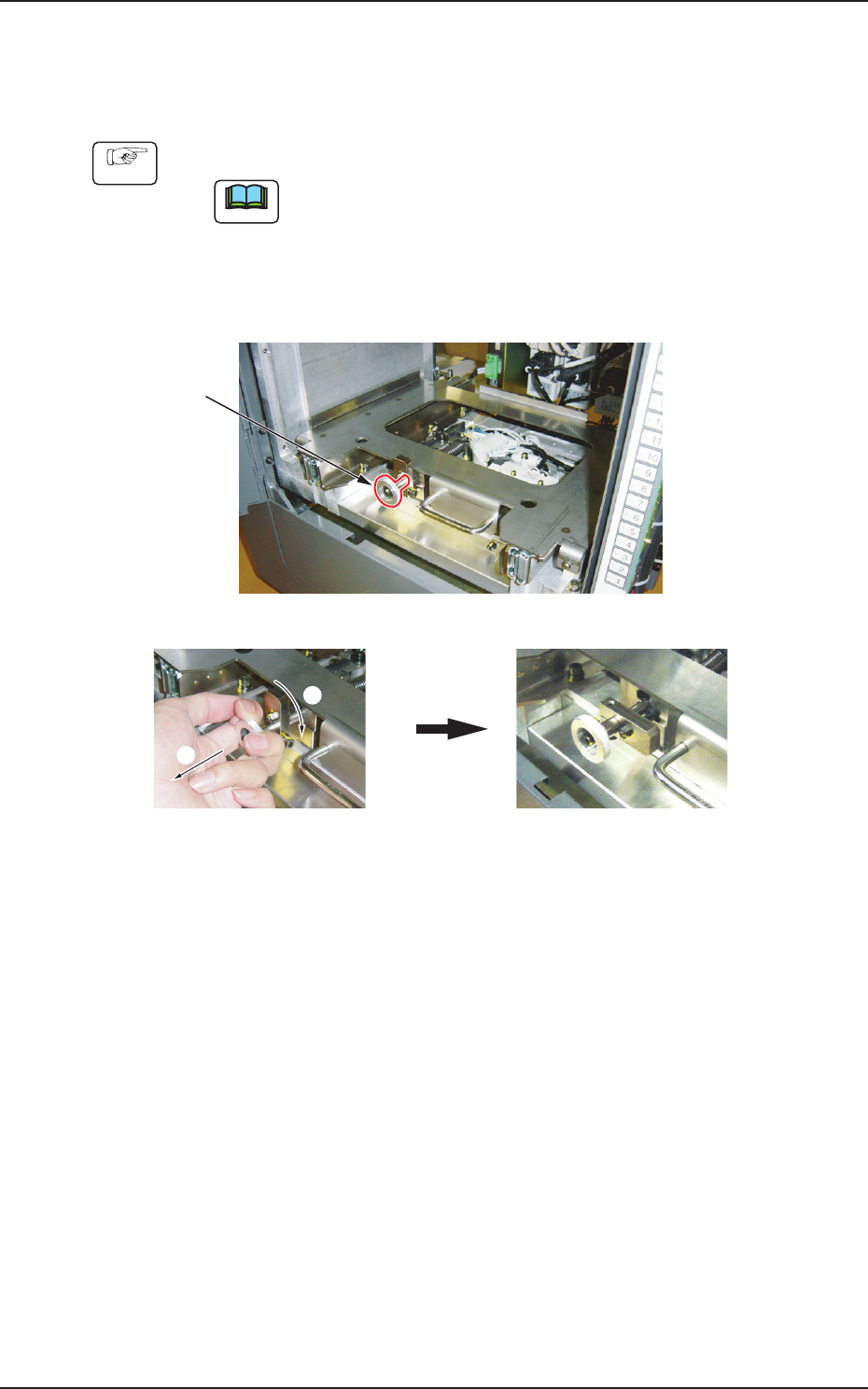

3.4.3 マガジンの交換
•
マガジンの取付け手順
手順
(1) 準備完了スイッチの LED が消灯していることを確認し、扉を開ける。
ノート
準備完了スイッチの LED が緑色に点灯しているときは、扉を開ける
ことはできません。
(2) マガジンストッパのつまみを手前に引っ張りながら、時計回り方向
へ約 90°回す。
つまみ
つまみを手前に引きながら、時計回りに約90°回します。
2
1
マガジン搭載部 FA7
1303-001
3.4 マガジン
OM-1753
1-18

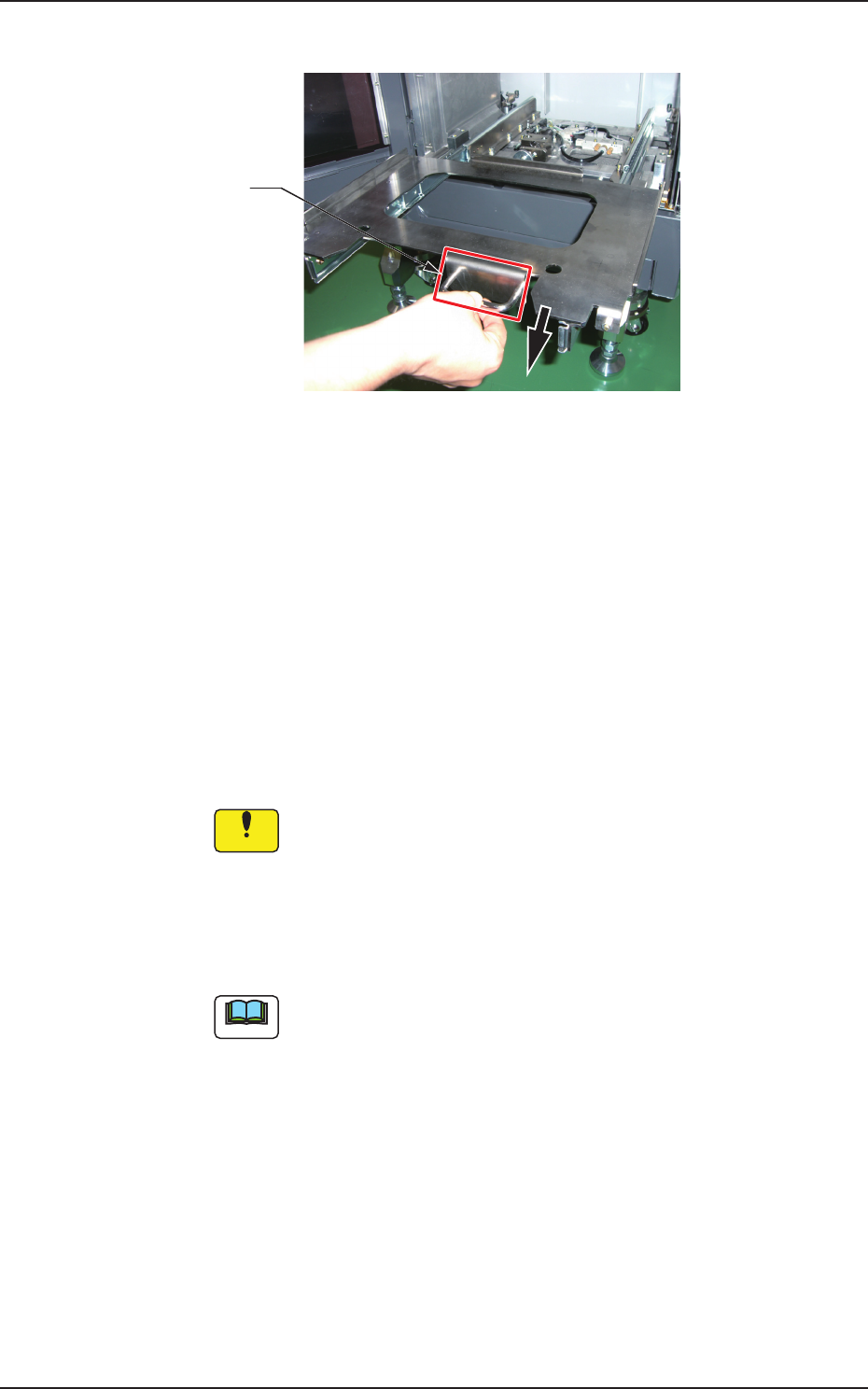

(3) マガジン搭載部の取手を持ち、止まるまでゆっくり手前に引出す。
取 手
マガジン搭載部 ( 引出し ) FA8
(4) マガジンの取手を持ち、マガジン搭載部の上にゆっくり載せ、奥側
ストッパに押当て、マガジンが側面と奥側のストッパに収り、傾い
てないことを確認する。
(5) マガジン搭載部の取手を持ち、マガジン搭載部をゆっくり奥に突き
当たるまで押込む。
(6) マガジンストッパのつまみを手前に引っ張りながら、反時計回り方
向へ 90°回し、マガジンストッパを定位置へ戻す。
( マガジンが定位置にあるときは、マガジンストッパで固定され
ます。)
注 意
GXH-1/3 用マガジンは使用できません。
GXH-1/3 用マガジンをセットしても、マガジンと認識されません。
(7) マガジン交換扉を閉じて、準備完了スイッチを押す。
( マガジン交換扉が電磁ロックされ、準備完了スイッチの LED が点灯
します。)
ノート
本装置は、生産機種を切替えた後でも、直前まで使用していた部品
ID マトリクス位置を記憶しています。
生産機種を切替えたとき、仕掛かりトレイに部品を補給する場合、
部品の取残しが発生するため、マトリクスの変更が必要です。
