OM-1753 4-23 3.2.5.1 カッタユニット カッタボックス内 毎週 清掃 所要時間 :10 分 (1) ( 2 ) (3) フィーダ一括交換カートを外します。 フィーダ一括交換カートのカッタ部分の ネジを(12か所)を取り、カバーを取外 します。 カッタ部内部にあるゴミ、ほこりを 掃除機で清掃してください。 掃除機の吸引口先端が細いタイプを 使用してください。 吸引口先端 ( 推奨 ) 反対側のネジも外す。(計12か所) …
OM-1753
4-221303-001
フィーダベース上面
毎日 清掃 所要時間:2分
異物、不要部品などを掃除機で除去し、
ゴミ、ほこりなどをウエスで拭取ってく
ださい。
フィーダベース上面溝
毎週 清掃 所要時間:2分
ゴミ、ほこりを掃除機で吸取ってくださ
い。
FD15
スクラップボックス
毎日 清掃 所要時間:1分
リールボックス
毎日 清掃 所要時間:5分
リールボックス底のゴミ、ほこりを
掃除機で吸取ってください。
見たスクラップボックス内が、空テープで
満杯になっている場合スクラップボックス
を引出し、空テープを除去してください。
ノート
設定により満杯になる間隔が異な
り、1日に数回の清掃が必要になる
場合があります。
掃除間隔は“1.3.1 テープ間隔に
よるスクラップボックス掃除間隔
時間の例”を参考にしてください。
FD16
3.2 点検 / 清掃 / 給油か所
OM-1753
4-23
3.2.5.1 カッタユニット
カッタボックス内
毎週 清掃 所要時間 :10 分
(1)
( 2 )
(3)
フィーダ一括交換カートを外します。
フィーダ一括交換カートのカッタ部分の
ネジを(12か所)を取り、カバーを取外
します。
カッタ部内部にあるゴミ、ほこりを
掃除機で清掃してください。
掃除機の吸引口先端が細いタイプを
使用してください。
吸引口先端 ( 推奨 )
反対側のネジも外す。(計12か所)
FD17
1303-001
3.2 点検 / 清掃 / 給油か所
OM-1753
4-24
警告
カッタ刃に注意して作業してください。
•
カッタ刃で手などを切るおそれがあります。
手袋を着用し、十分注意して作業を行ってください。
•
防護のため、カッタ部のメンテナンス時には、カッタ刃カ
バーを取付けること。

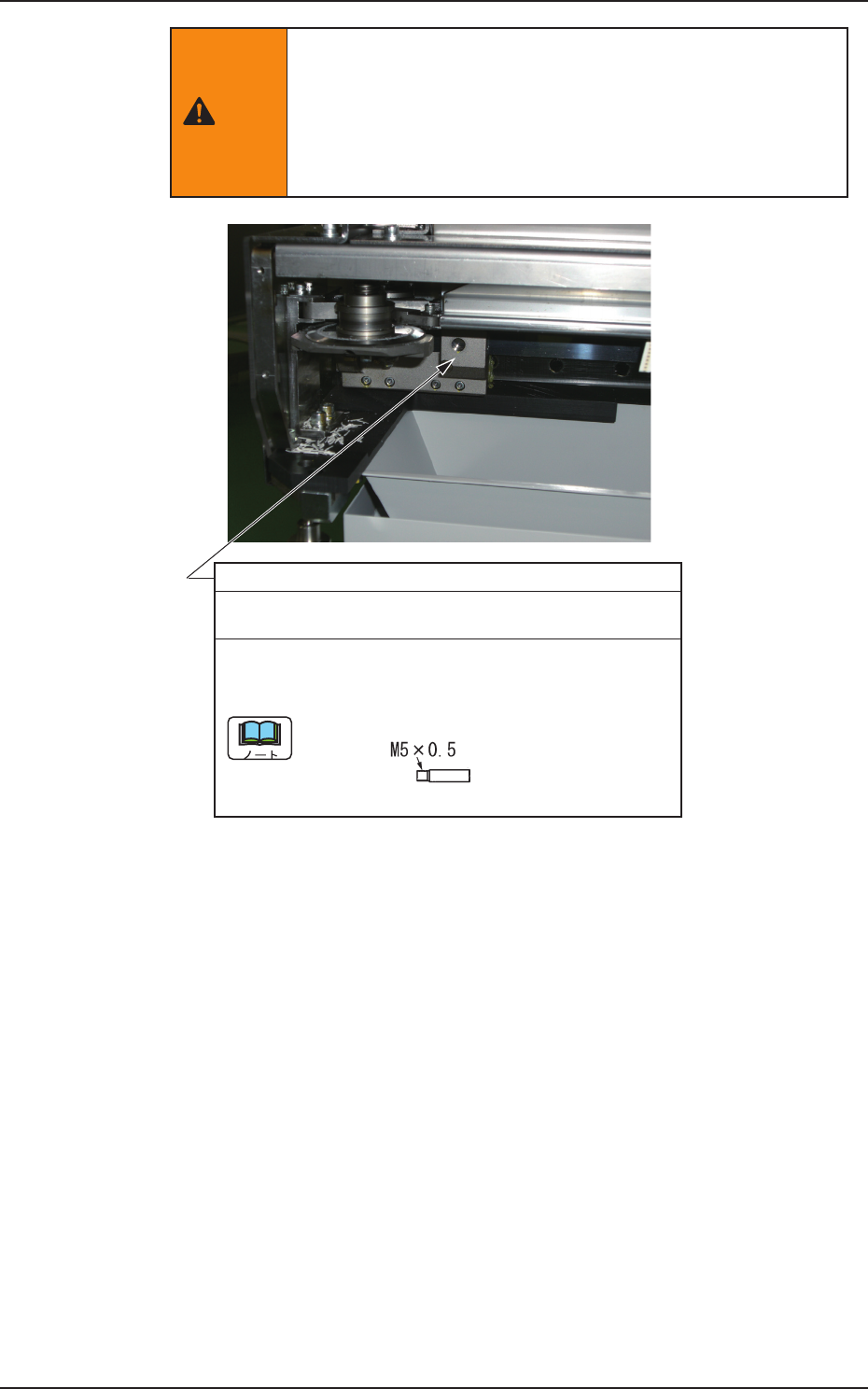

(1)ネジ12本を外します。
(2)ウエスで古いグリースを拭取って、リニアガイド
(上側と下側)に新しいグリースを給油します。
( ダフニーエポネックスグリース No.1)
3 か月ごと 給油 所要時間 :10 分
リニアガイド
使用するノズルはN形です。
N形
FD18
